HSC 20 linear
Высокоскоростной 5-осевой центр DMG MORI с линейными двигателями для ультрапрецизионной обработки. Ходы X/Y/Z 200/220/280 мм, заготовка Ø до 200 мм и массой до 100 кг. Ускорение более 2g, шпиндель 42000-60000 об/мин, качество поверхности до Ra <0,1 мкм. Площадь 3,5 м².
Технические характеристики
- Ось A
- −15° до +130°, приводы +50 % мощности
- Ось C
- 360° бесконечное вращение
- Магазин
- PH 10|100 до 99 паллет, 10 кг/паллет
- Площадь
- 3,5 м² (без магазина), 6 м² (с магазином)
- Станина
- минеральный композит (вибродемпфирование)
- Ход оси X
- 200 мм
- Ход оси Y
- 220 мм
- Ход оси Z
- 280 мм
- Шпиндель
- 42000-60000 об/мин, водяное охлаждение
- Держатели
- HSK-E32 / HSK-E40
- Ускорение
- более 2g по X/Y/Z
- Тип станка
- Высокоскоростной 5-осевой центр с линейными двигателями
- Качество поверхности
- Ra <0,1 мкм
- Максимальная масса заготовки
- 100 кг (15 кг в 5-осевой)
- Максимальная высота заготовки
- 200 мм
- Максимальный диаметр заготовки
- 200 мм
Подробное описание

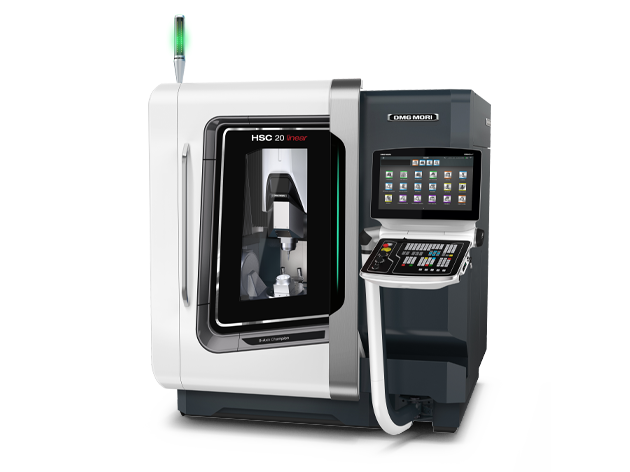

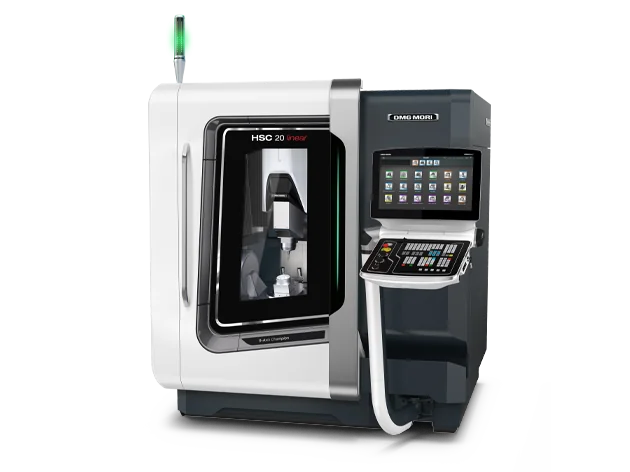

HSC 20 linear - высокоскоростной 5-осевой обрабатывающий центр с линейными двигателями по всем осям. Построен под ультрапрецизионную обработку малых деталей из твёрдых материалов: керамика, стекло, закалённая сталь, твёрдые сплавы, графит. Рабочая зона: X 200 мм, Y 220 мм, Z 280 мм. Заготовка Ø до 200 мм, высота до 200 мм, масса до 100 кг.
Линейные двигатели на осях X/Y/Z - ускорение более 2g. Это критично для высокоскоростной обработки: на сложных контурах с частой сменой направления шпиндель держит заданную скорость без потери качества поверхности. Приводы оси A на 50 % мощнее против предыдущего поколения - быстрое позиционирование под многостороннюю обработку.
Конструкция колонны - вибродемпфирующий минеральный композит (гранит/полимербетон). На высоких скоростях и ускорениях это подавляет вибрации и поднимает качество поверхности. Достигается Ra менее 0,1 мкм - зеркальная поверхность без последующей полировки.
Шпиндель - 42000-60000 об/мин, с водяным охлаждением. Держатели HSK-E32 и HSK-E40 с активным охлаждением - стабильность инструмента на высоких скоростях. NC-поворотный/вращающийся стол с интегрированными осями A и C для 5-осевой одновременной обработки. Ось A: поворот от −15° до +130°. Ось C: бесконечное вращение 360° - для непрерывных токарных операций.
Зажимная поверхность Ø 200 мм, грузоподъёмность 15 кг (5-осевая) или жёсткий стол 370×320 мм под 100 кг (3-осевая). Интегрированный линейный магазин PH 10|100 до 99 паллет, максимальный вес 10 кг/паллета. Площадь всего 6 м² с магазином, 3,5 м² без него - компактная Gantry-компоновка (Y-портал).
Кому подходит: производствам ультрапрецизионных малых деталей из твёрдых материалов (оптика, медицинские имплантаты, штампы/матрицы повышенной точности, керамические компоненты, электроды для EDM), где нужна зеркальная поверхность и высокая скорость на сложных контурах.
