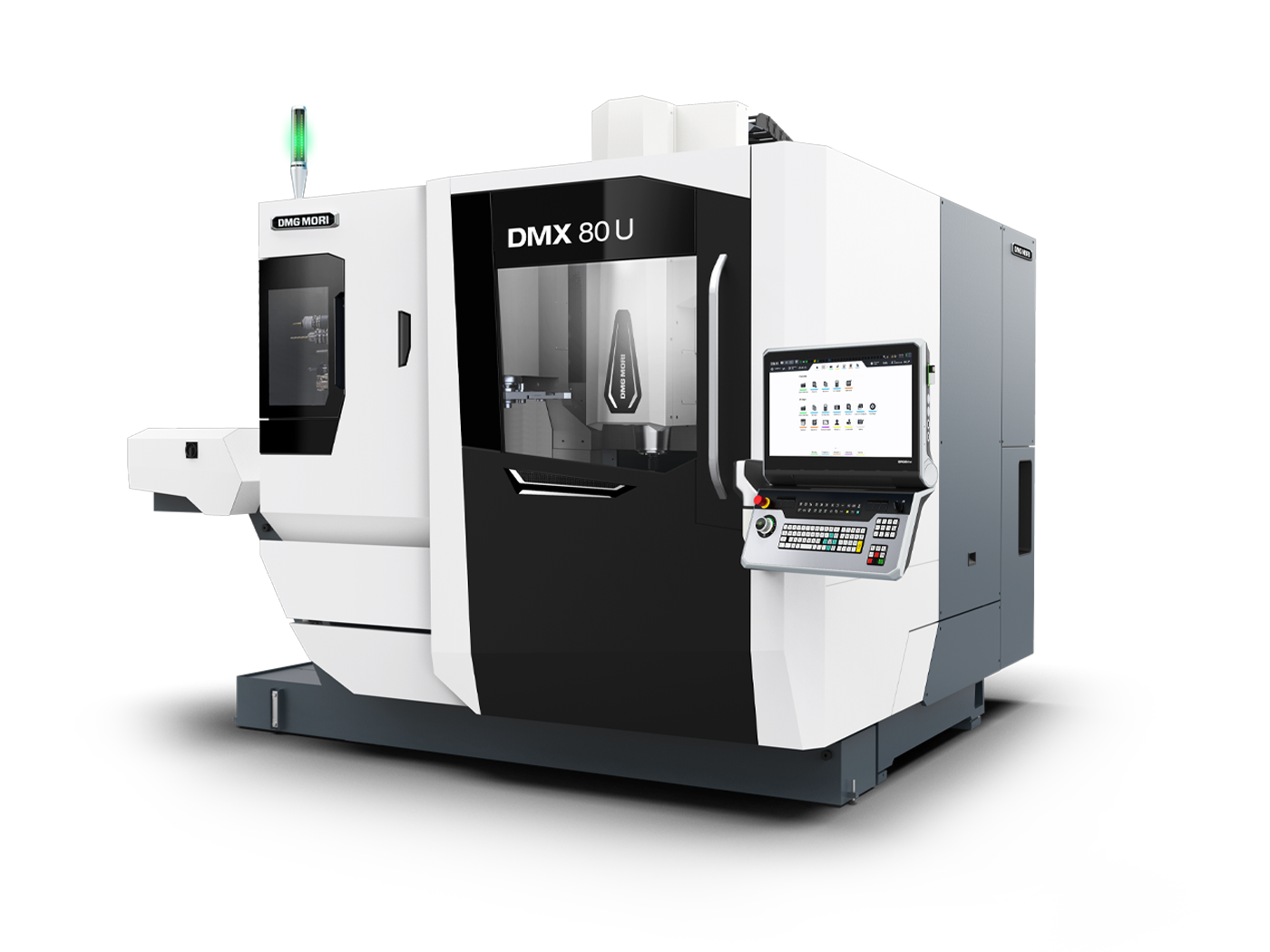

DMX 80 U
5-осевой обрабатывающий центр DMG MORI на монолитной станине с увеличенной осью X для заготовок Ø до 800 мм и массой до 350 кг. Ходы X/Y/Z 800/600/510 мм, поворотно-вращающийся стол с 9 Т-пазами, шпиндель до 20000 об/мин или высокомоментный 200 Нм. Точность круговой интерполяции Double Ballbar <6 мкм.
Технические характеристики
- Станина
- монолитная (+50 % статической жёсткости vs предшественник)
- Ход оси X
- 800 мм
- Ход оси Y
- 600 мм
- Ход оси Z
- 510 мм
- Шпиндель
- до 20000 об/мин (скоростной) или 200 Нм (высокомоментный, опция)
- Тип станка
- 5-осевой обрабатывающий центр, монолитная станина
- Панель оператора
- ERGOline X мультитач
- Система измерения
- прямая по линейным шкалам, все линейные оси
- Система управления
- SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7 (CELOS X)
- Быстрые перемещения
- 42 м/мин (+40 % vs предшественник)
- Поворотно-вращающийся стол
- 9 Т-пазов, B/C оси (скорость +60 % vs предшественник)
- Максимальная масса заготовки
- 350 кг
- Максимальная высота заготовки
- 450 мм
- Максимальный диаметр заготовки
- 800 мм
- Точность круговой интерполяции
- Double Ballbar <6 мкм во всех плоскостях
Подробное описание
DMX 80 U - старшая модель 5-осевой серии DMX на монолитной станине. Главное отличие от DMX 60 U - увеличенный ход по оси X (800 мм вместо 600 мм) под длинномерные детали. Заготовка Ø до 800 мм, высота до 450 мм, масса до 350 кг. Монолитная станина и массивные отливки - статическая жёсткость на 50 % выше против предшественника.
Поворотно-вращающийся стол с 9 Т-пазами (против 7 у DMX 60 U) - больше опций крепления приспособлений под разные классы деталей. 5-сторонняя обработка в одной установке: снимает переустановки и потерю базирования между операциями. Скорость стола по осям B и C увеличена более чем на 60 % против предыдущего поколения.
Шпиндель - две опции: скоростной до 20000 об/мин (чистовая, цветные сплавы) или высокомоментный 200 Нм (черновая обработка стали и титана). Быстрые перемещения 42 м/мин по всем линейным осям - на 40 % больше против предшественника.
Прямая система измерения по линейным шкалам на всех линейных осях. Точность круговой интерполяции - Double Ballbar менее 6 мкм во всех плоскостях. Это критично для 5-осевой обработки сложных контуров (лопатки, импеллеры), где погрешность интерполяции напрямую отражается на геометрии детали.
Система управления - SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X для цифровой интеграции. Панель ERGOline X с мультитач-интерфейсом. Программирование цикла прямо на станке через 3D Shopfloor Programming.
Кому подходит: производствам длинномерных деталей сложной формы (корпусы насосов с косыми фланцами, лопатки турбин, длинные импеллеры), где DMX 60 U по длине недостаточен, а переход на DMU monoBLOCK нежелателен из-за жёсткостных требований к тяжёлым режимам съёма металла.
