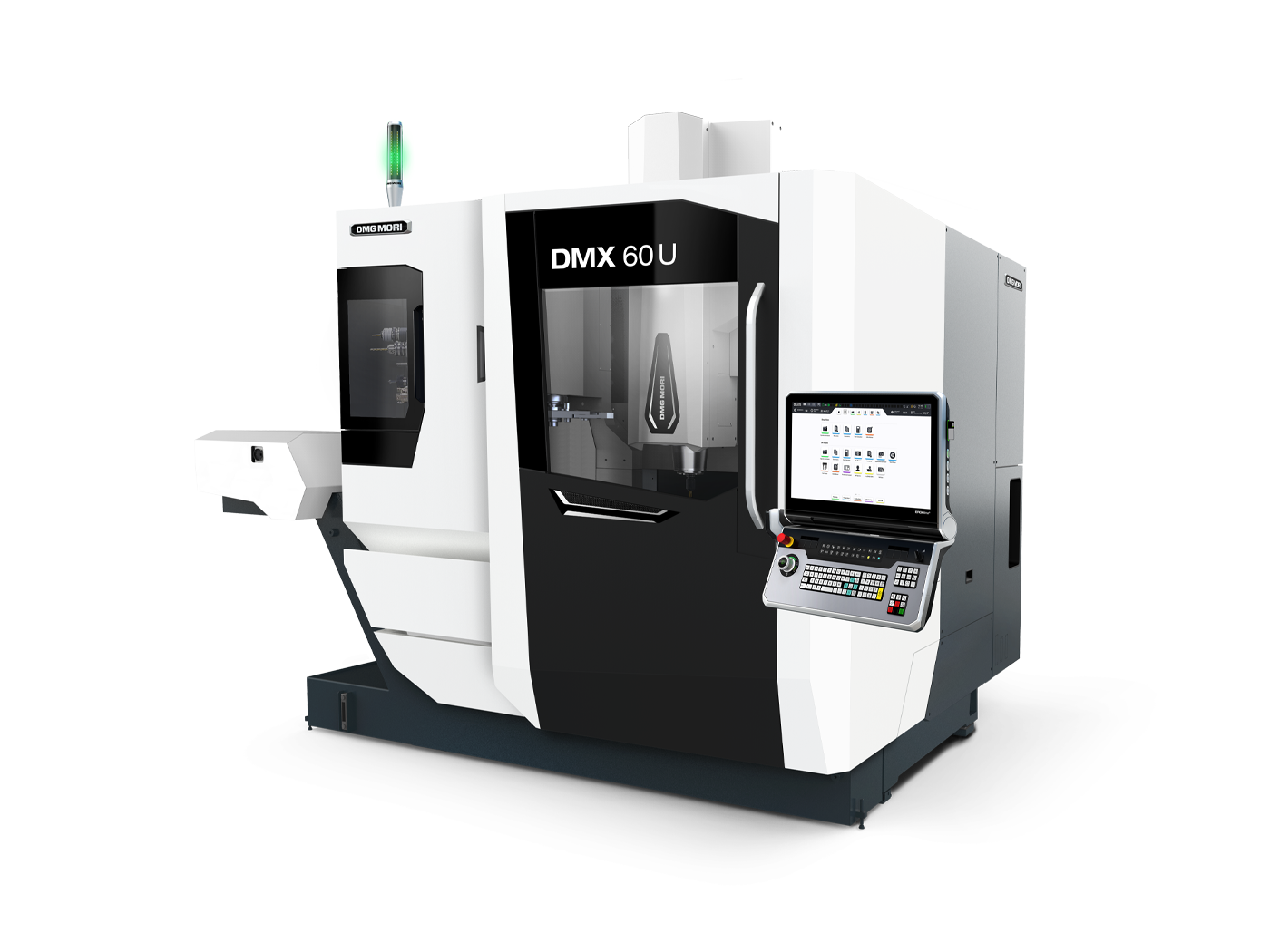

DMX 60 U
Компактный 5-осевой обрабатывающий центр DMG MORI с монолитной станиной для заготовок Ø до 630 мм и массой до 300 кг. Ходы X/Y/Z 600/600/510 мм, поворотно-вращающийся стол с 7 Т-пазами для 5-сторонней обработки в одной установке. Шпиндель до 20000 об/мин или высокомоментный 200 Нм.
Технические характеристики
- Станина
- монолитная с массивными отливками (+50 % статической жёсткости)
- Ход оси X
- 600 мм
- Ход оси Y
- 600 мм
- Ход оси Z
- 510 мм
- Шпиндель
- до 20000 об/мин (скоростной) или 200 Нм (высокомоментный, опция)
- Тип станка
- 5-осевой обрабатывающий центр, монолитная станина
- Панель оператора
- ERGOline X мультитач
- Система измерения
- прямая по линейным шкалам, все оси
- Система управления
- HEIDENHAIN TNC 7 или SIEMENS SINUMERIK ONE (CELOS X)
- Быстрые перемещения
- 42 м/мин (на 40 % больше против предшественника)
- Поворотно-вращающийся стол
- 7 Т-пазов, B/C оси (скорость +60 % vs предшественник)
- Максимальная масса заготовки
- 300 кг
- Максимальная высота заготовки
- 450 мм
- Максимальный диаметр заготовки
- 630 мм
Подробное описание
DMX 60 U - 5-осевой обрабатывающий центр на монолитной станине. Главное отличие от DMU-серии - акцент на жёсткость базовой конструкции под тяжёлую 5-осевую обработку: монолитная станина и массивные отливки дают до 50 % выше статическую жёсткость против предшественника. Заготовка Ø до 630 мм, высота до 450 мм, масса до 300 кг. Рабочая зона: X 600 мм, Y 600 мм, Z 510 мм.
Поворотно-вращающийся стол с 7 Т-пазами - гибкость крепления под разные приспособления. 5-сторонняя обработка в одной установке: снимает переустановки и потерю базирования между операциями. Скорость стола по осям B и C увеличена более чем на 60 % против предыдущего поколения - быстрое индексирование под многостороннюю обработку.
Шпиндель - две опции: скоростной до 20000 об/мин (чистовая обработка, цветные сплавы) или высокомоментный 200 Нм (черновая обработка стали и титана). Выбор под класс деталей в техпроцессе. Быстрые перемещения 42 м/мин по всем линейным осям - на 40 % больше против предшественника, короче вспомогательное время.
Прямая система измерения и линейные шкалы по всем осям - точность позиционирования без люфта и температурного дрейфа винта. Система управления - HEIDENHAIN TNC 7 (диалоговое программирование) или SIEMENS SINUMERIK ONE (3D Shopfloor Programming прямо на станке). Программная платформа CELOS X. Панель оператора ERGOline X с мультитач-интерфейсом.
Кому подходит: производствам сложных деталей малого и среднего габарита (импеллеры, корпусы клапанов, фланцы с косыми отверстиями, медицинские имплантаты), где нужна жёсткая 5-осевая база под тяжёлые режимы и чистовую обработку. Для тех, кому важна монолитная станина с высокой статической жёсткостью против более лёгких DMU.
