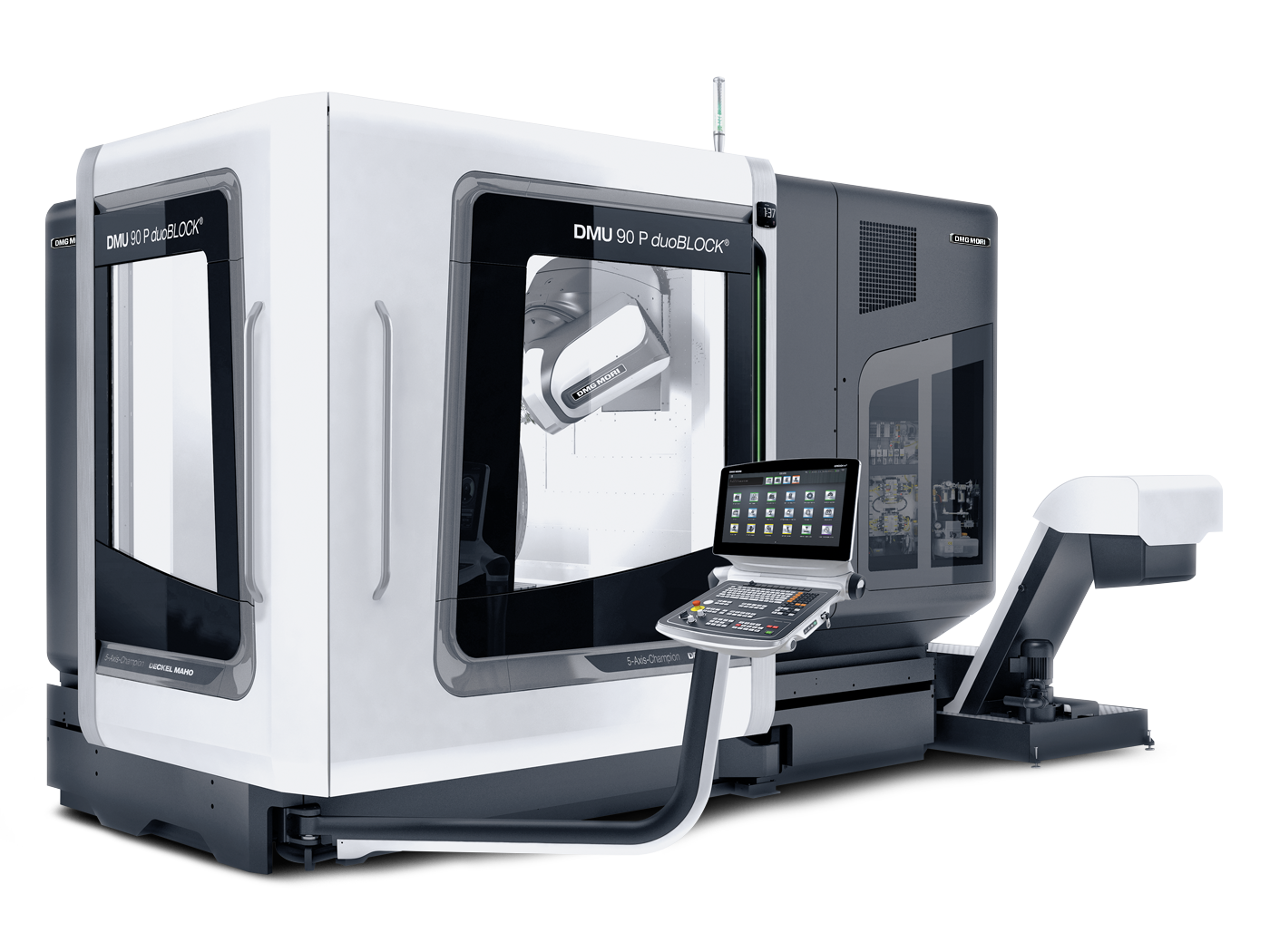

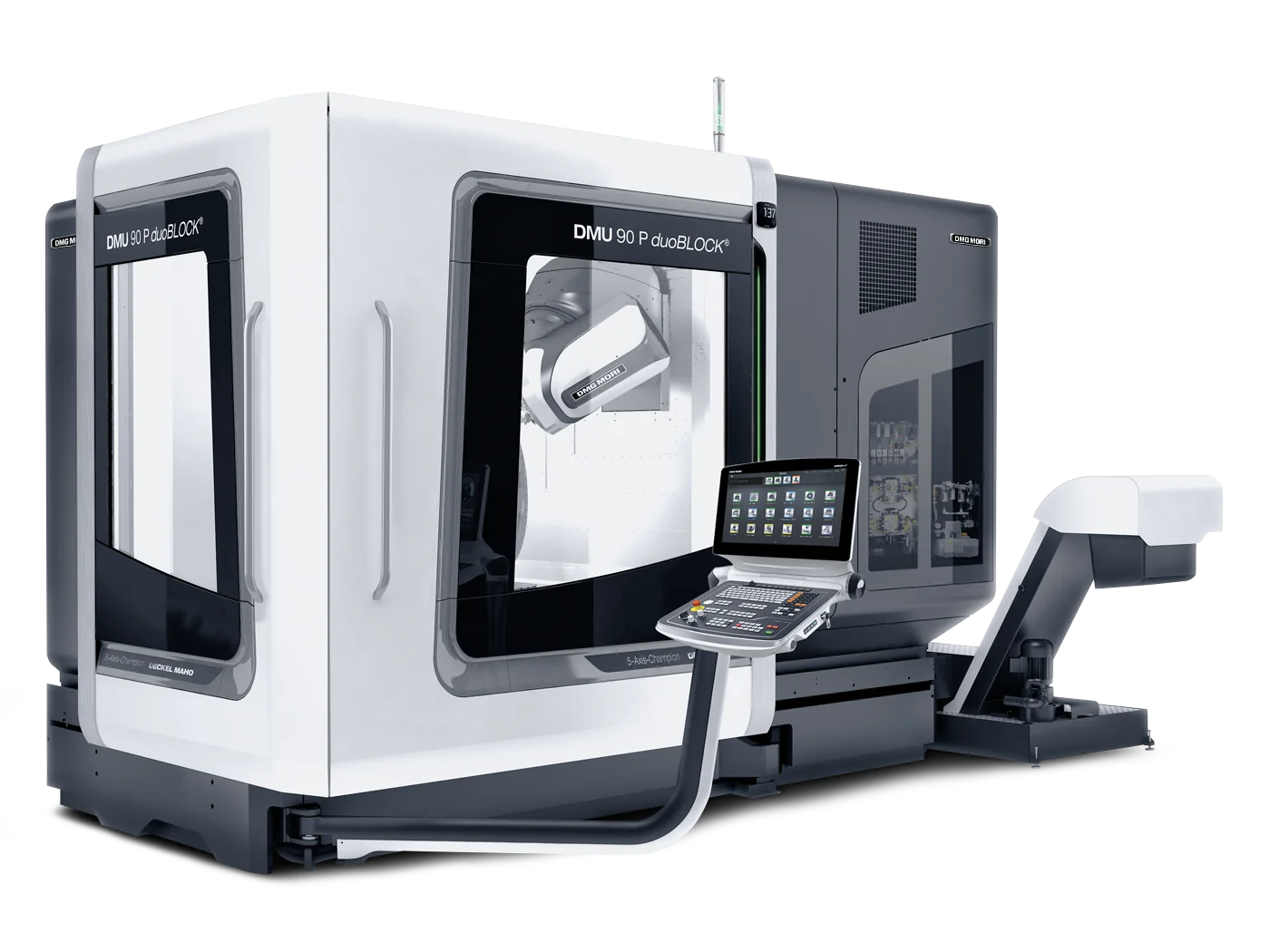

DMU 90 P duoBLOCK
Прецизионный 5-осевой обрабатывающий центр DMG MORI DMU 90 P duoBLOCK. Ходы 900×1050×850 мм, заготовка Ø до 1000 мм, до 1800 кг. Шпиндель 430 Нм / 52 кВт с пакетом черновой обработки до +50% режущей мощности. Широкие направляющие 55 мм, YRT-подшипники B/C осей, водоохлаждаемый привод подачи, SGS, VCS Complete.
Технические характеристики
- Ход оси X
- 900 мм
- Ход оси Y
- 1050 мм
- Ход оси Z
- 850 мм
- Шпиндель
- 430 Нм, 52 кВт, с пакетом черновой обработки до +50% режущей мощности
- Платформа
- CELOS X
- Тип станка
- 5-осевой обрабатывающий центр, платформа duoBLOCK
- Конструкция duoBLOCK
- - Полностью водоохлаждаемый привод подачи
- Доступность станка
- 96%
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN
- Ключевые технологии
- - 5-осевая одновременная обработка
- Максимальный вес заготовки
- 1800 кг
- Максимальная высота заготовки
- 1450 мм
- Максимальный диаметр заготовки
- 1000 мм
Подробное описание
DMU 90 P duoBLOCK - средняя модель платформы duoBLOCK между DMU 80 P и DMU 100 P. Без стола FD - портальная компоновка под 5-осевую обработку средних деталей. Построена под высокопроизводительную 5-осевую обработку с упором на жёсткость и температурную стабильность.
Рабочая зона - 900×1050×850 мм. Заготовка Ø до 1000 мм, высота до 1450 мм, масса до 1800 кг. Переход от DMU 80 P даёт дополнительные 100 мм по X - под более крупные корпусные детали и фланцы. Тот же класс грузоподъёмности 1800 кг, те же направляющие 55 мм.
Шпиндель - моторшпиндель 430 Нм и 52 кВт для универсальной обработки. С пакетом черновой обработки - до +50% режущая мощность на тяжёлом резе. Для вязких и твёрдых материалов это даёт существенный прирост производительности черновых проходов. По классу шпинделя - между DMU 80 P (1300 Нм torqueMASTER) и DMU 100 P (1800 Нм torqueMASTER).
Конструкция duoBLOCK - максимум жёсткости. Полностью водоохлаждаемый привод подачи для термостабильности. Датчик роста шпинделя (SGS) компенсирует тепловое удлинение. Большие диаметры YRT-подшипников на осях B и C - стабильное позиционирование поворотных осей. Широкие линейные направляющие 55 мм держат нагрузку 1800 кг без потери геометрии. Внутренне охлаждаемые ШВП Ø 50/50/50 мм в стандарте - точность при длительных циклах. FEM-оптимизированные компоненты - максимум жёсткости конструкции.
Полная 5-осевая одновременная обработка для сложных геометрий без переустановки. VCS Complete - система геометрической калибровки, до +30% к объёмной точности. Для точных 5-осевых деталей это критично: реальные перемещения осей откалиброваны, а не идеализированы. Interpolation Turning 2.0 - токарные операции с интерполяцией для деталей с цилиндрическими поверхностями.
Machine Protection Control (MPC) - мониторинг вибраций и обнаружение столкновений для защиты станка и инструмента. Доступность станка 96% - максимум времени резки.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN, обе с платформой CELOS X. App-based интерфейс, цифровая интеграция.
DMU 90 P - рабочий выбор для среднего 5-осевого производства, когда DMU 80 P не хватает по зоне X, а DMU 100 P избыточен по грузоподъёмности и цене. Промежуточный формат под детали Ø до 1000 мм.
Кому подходит: производствам средних и крупных 5-осевых деталей до 1,8 т с тяжёлой черновой и точной чистовой обработкой. Для авиации (лопатки, импеллеры), энергетики (корпусы клапанов и турбин), точной оснастки и пресс-форм с объёмной калибровкой точности VCS Complete.
