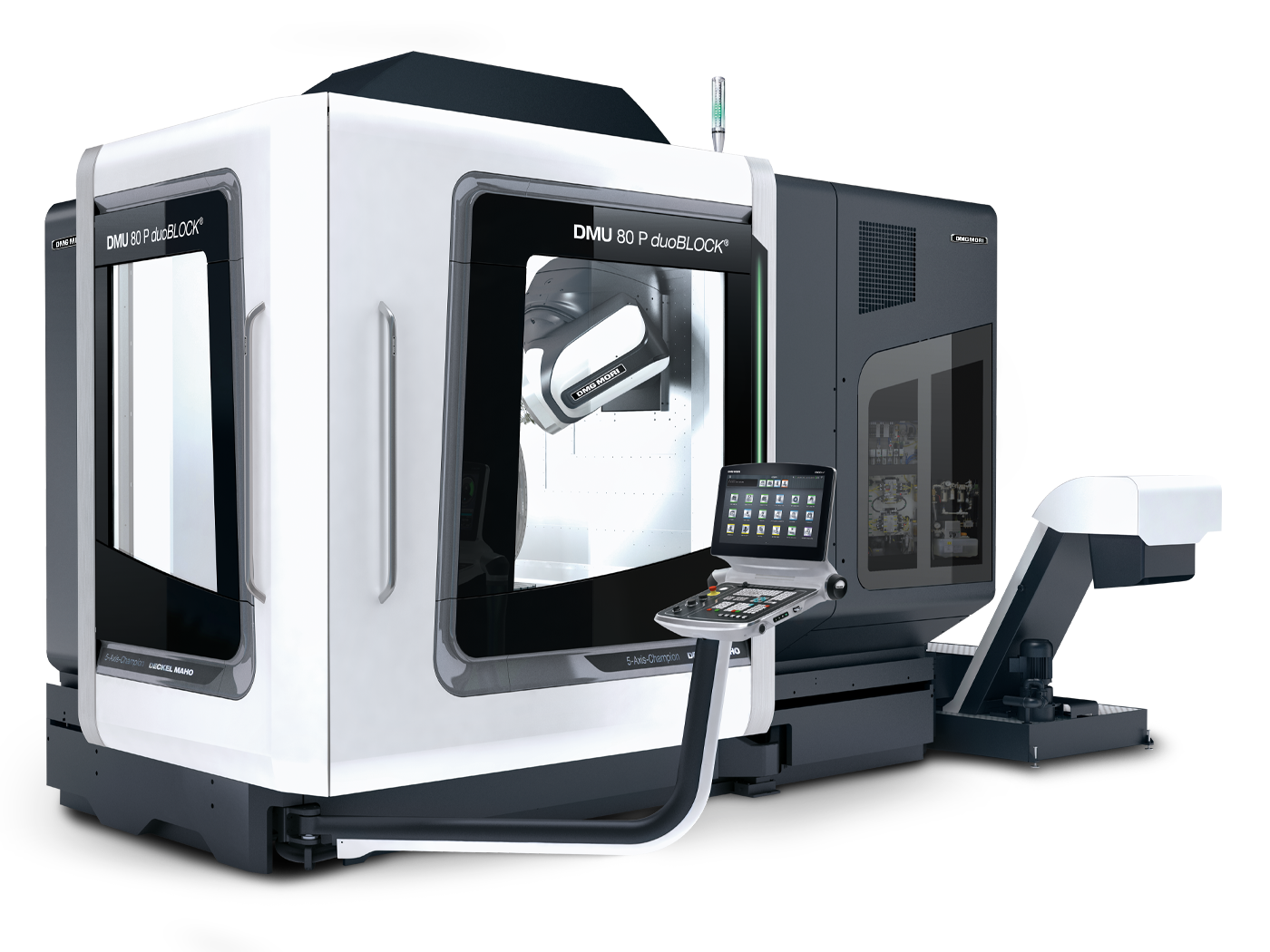

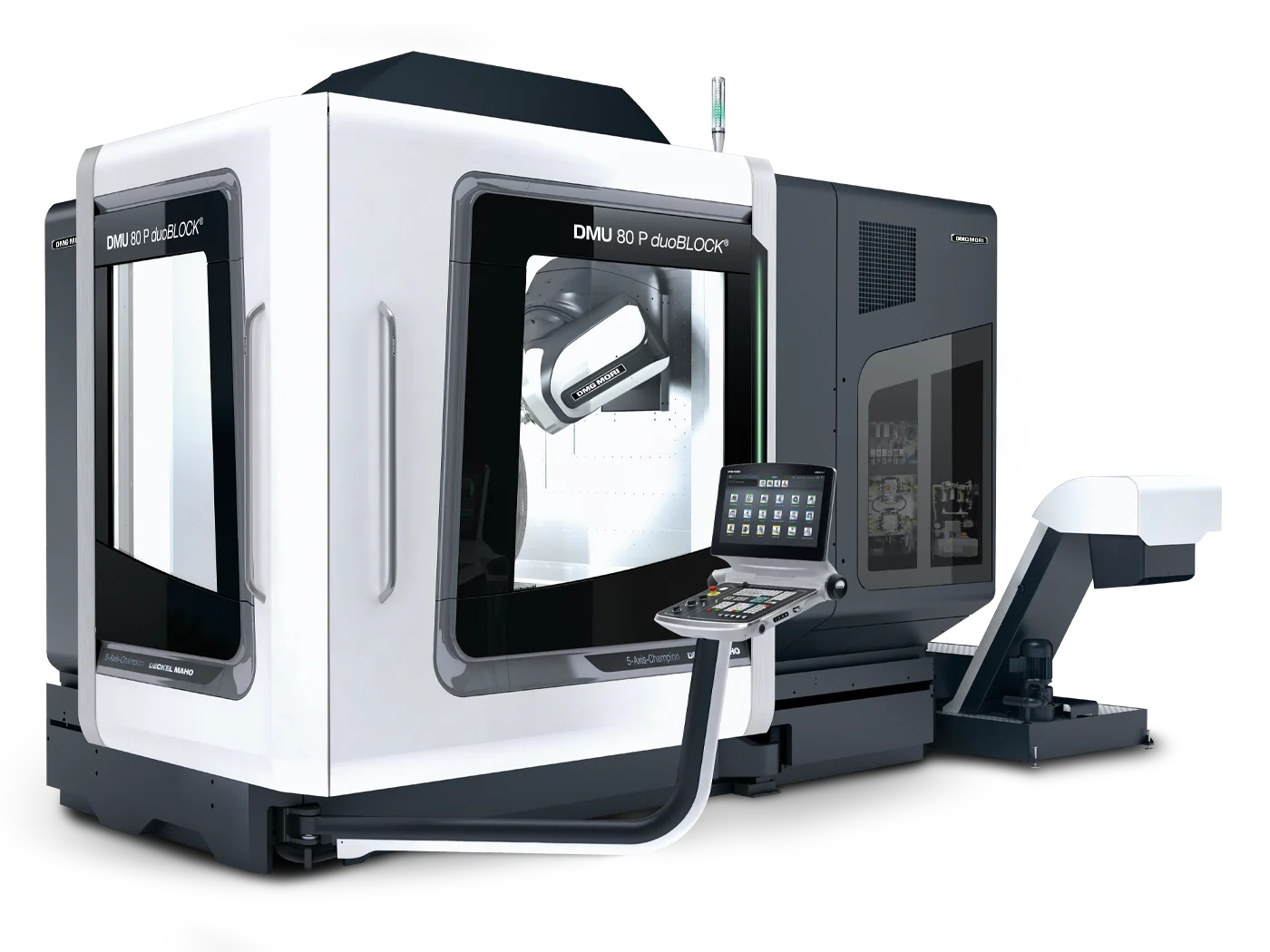

DMU 80 P (FD) duoBLOCK
5-осевой обрабатывающий центр DMG MORI DMU 80 P (FD) duoBLOCK. Ходы 800×1050×850 мм, заготовка Ø до 950 мм, до 1800 кг (1500 кг для FD). Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1300 Нм / 37 кВт. DirectDrive стол до 800 об/мин для mill/turn, широкие направляющие 55 мм, YRT-подшипники B/C осей.
Технические характеристики
- Панель
- ERGOline X с 24" мультитач-экраном
- 5X torqueMASTER
- 1300 Нм, 37 кВт
- Ход оси X
- 800 мм
- Ход оси Y
- 1050 мм
- Ход оси Z
- 850 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X (OPC UA / MT Connect / MQTT)
- Тип станка
- 5-осевой обрабатывающий центр, платформа duoBLOCK, FD стол
- Автоматизация
- PH 150, PH Cell 300/800/2000, AMR 2000, LPP, CTS (4000+ инструментов), PH-AMR
- Дополнительно
- i4.0, Application Tuning Cycle, VCS Complete, angularTOOL
- Поворотный стол
- DirectDrive до 800 об/мин (mill/turn)
- Конструкция duoBLOCK
- - YRT-подшипники B/C осей большого диаметра
- Полная обработка
- фрезерование + точение + шлифование в одной установке
- Доступность станка
- 96%
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN
- Передовые технологии
- gearSKIVING 2.0, Fit in B-axis, балансировка 0,3 г/мм, эксцентричное точение/фрезерование, 3D quickSET, шлифование внутр./наруж./торцевое
- Пакет черновой обработки
- до +50% режущая мощность
- Максимальный вес заготовки
- 1800 кг (стандарт) / 1500 кг (FD)
- Максимальная высота заготовки
- 1450 мм
- Максимальный диаметр заготовки
- 950 мм
Подробное описание
DMU 80 P (FD) duoBLOCK - входная модель в крупноформатной платформе duoBLOCK. Построена под 5-осевую обработку средних деталей с тяжёлым резом и интеграцией фрезерования, точения и шлифования в одной установке. Буква P - портальная компоновка duoBLOCK, FD - стол Facing and Drilling под тяжёлую торцовую обработку.
Рабочая зона - 800×1050×850 мм. Заготовка Ø до 950 мм, высота до 1450 мм, масса до 1800 кг (стандарт) или 1500 кг (версия FD). Формат для средних корпусных деталей, фланцев, крышек, сложных деталей с 5-осевой геометрией. Переход к duoBLOCK от monoBLOCK даёт прирост жёсткости и грузоподъёмности под тяжёлый рез.
Платформа duoBLOCK подчёркивает жёсткость. Ключевые конструктивные элементы: большие диаметры YRT-подшипников на осях B и C - стабильное позиционирование поворотных осей; широкие линейные направляющие 55 мм - грузоподъёмность стола 1800 кг; внутренне охлаждаемые ШВП Ø 50/50/50 мм в стандарте - точность при длительных циклах. Полностью водоохлаждаемый привод подачи - термостабильность. Датчик роста шпинделя (SGS) компенсирует тепловое расширение - критично для длительных партий и ночных смен.
Шпиндельный портфель - два варианта под разные задачи. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1300 Нм, 37 кВт - тяжёлая обработка труднообрабатываемых материалов с высоким моментом. DirectDrive стол до 800 об/мин - токарно-фрезерные операции mill/turn в одной установке без переустановки. С прямым приводом нет червячной пары - нет люфта, нет износа, выше точность.
Полная обработка в одной установке: фрезерование, точение (через DirectDrive), шлифование (опционально). Пакет черновой обработки - до 50% выше режущая мощность на тяжёлом резе. Интеграция плоского шлифования с акустическими датчиками эмиссии - качество поверхности на уровне отдельного шлифовального станка. Доступность станка 96% - максимум времени резки.
Передовые интегрированные технологии: gearSKIVING 2.0 (зубчатые колеса), Fit in B-axis plunging (расширенная внутренняя обработка), балансировка инструмента в станке (0,3 г/мм), эксцентричное точение и фрезерование, 3D quickSET (проверка кинематики), шлифование внутреннее/наружное/торцевое с датчиками структурного звука.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN, обе с платформой CELOS X. Панель ERGOline X с 24" мультитач-экраном, горизонтальная ориентация. App-based интерфейс, удалённая диагностика NET_service, вывод данных в OPC UA / MT Connect / MQTT для интеграции в MES/SCADA.
Автоматизация: PH 150 (24 круглых или 4 квадратных паллеты, 150 кг), системы PH Cell (300/800/2000), AMR 2000 (автономный мобильный робот), LPP (линейное паллетное хранилище), CTS (центральное хранилище более 4000 инструментов), PH-AMR (коллаборативная паллетная автоматизация). Дополнительно: пакет обслуживания i4.0 с автоматической смазкой, Application Tuning Cycle, VCS Complete (геометрическая калибровка до +30% к точности), angularTOOL.
DMU 80 P - вход в платформу duoBLOCK. Для цеха, которому monoBLOCK не хватает по грузоподъёмности или жёсткости под тяжёлый 5-осевой рез, DMU 80 P даёт прирост по производительности без переплаты за следующий размер DMU 100/125.
Кому подходит: производствам корпусных деталей и фланцев до 1,8 т с тяжёлым 5-осевым резом и интеграцией точения/шлифования, зубчатых передач (gearSKIVING 2.0), точной оснастки. Для тех, кому нужна жёсткость duoBLOCK на формате до Ø 950 мм и готовность к паллетной автоматизации.
