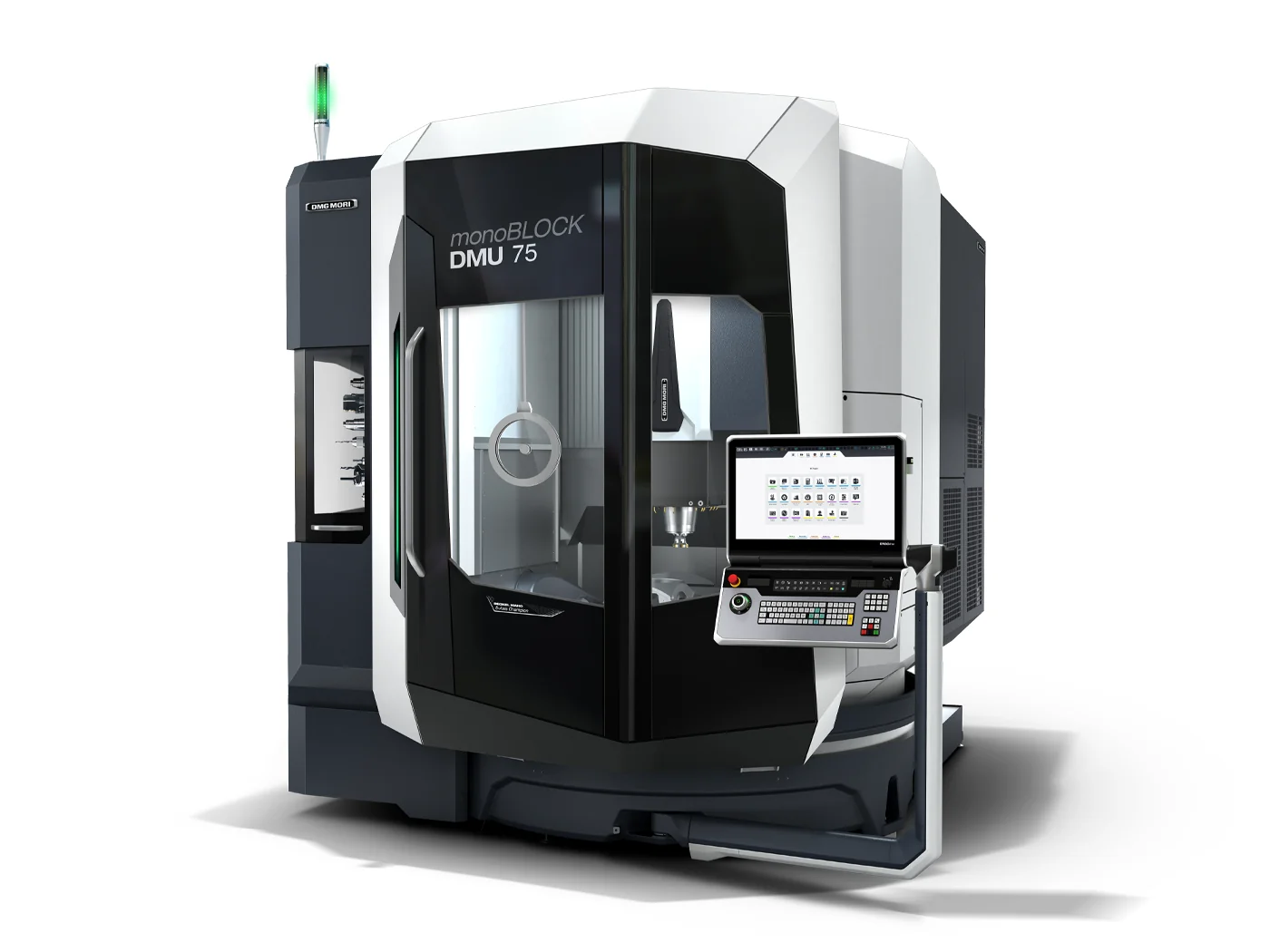

DMU 75 monoBLOCK (2nd Generation)
5-осевой центр DMG MORI с монолитной рамой monoBLOCK и серийным шпинделем speedMASTER 20000 об/мин / 130 Нм. Ходы 750 / 650 / 560 мм, заготовка Ø 840 × H 500 мм, до 600 кг. Кабина stealth-design, одновременная 5-осевая обработка. Магазин от 30 до 120 карманов.
Технические характеристики
- Кабина
- stealth-design
- Ход оси X
- 750 мм
- Ход оси Y
- 650 мм
- Ход оси Z
- 560 мм
- Заготовка
- Ø 840 × H 500 мм
- Тип станка
- 5-осевой обрабатывающий центр, одновременная 5-осевая обработка, рама monoBLOCK
- Шпиндель speedMASTER
- 20000 об/мин, 130 Нм (серийный)
- Система управления
- CELOS X: SIEMENS Sinumerik ONE / HEIDENHAIN TNC 7
- Магазин инструментов
- 30 карманов (опц. до 120)
- Хвостовик инструмента
- HSK-A63 (SK40 опционально)
- Максимальный вес заготовки
- 600 кг
Подробное описание
DMU 75 monoBLOCK 2nd Generation - среднеразмерная модель линейки monoBLOCK с акцентом на обороты шпинделя. Построена на монолитной раме: колонна, станина и портал отлиты единым блоком без разъёмов под болты. Грузоподъёмность стола 600 кг - средний класс деталей: корпусы, фланцы, заготовки под колёса.
Рабочая зона - 750 × 650 × 560 мм по X/Y/Z. Заготовка Ø до 840 мм и высотой до 500 мм. Поворотно-наклонный стол с полной одновременной 5-осевой интерполяцией обрабатывает сложную геометрию за одну установку - без переустановки между переходами и потери допуска на повторном базировании.
Шпиндель speedMASTER в серийной конфигурации - 20000 об/мин и 130 Нм. Это конструктивный акцент модели: упор на обороты под обработку сложных контуров, в том числе штампованных колёс и деталей с криволинейными поверхностями. Хвостовик - HSK-A63 (опц. SK40). Цветные сплавы и финишные проходы идут на рабочих оборотах без потери момента.
Кабина stealth-design - фирменная архитектура рабочей зоны DMG MORI: закрытая компоновка с улучшенной эргономикой доступа и обзором зоны резания. Рабочее пространство изолировано, СОЖ подаётся под давлением для отвода стружки из зоны реза.
Магазин инструментов - на 30 карманов в стандарте, опционально расширяется до 120. Для техпроцессов с длинным инструментальным листом ёмкости хватает без переналадки между деталями.
Управление - на платформе CELOS X: SIEMENS Sinumerik ONE или HEIDENHAIN TNC 7. 3D-симуляция цикла отрабатывается до запуска в металл - на сложных колёсах и контурах это снижает риск столкновений и брака.
Конструкция включает прямую систему измерения и охлаждение ответственных узлов для удержания допуска в длительной партии. По нагрузке 600 кг и оборотам 20000 об/мин станок закрывает задачи, где DMU 65 с её 1000 кг избыточна, а DMU 50 по диаметру маловата.
Кому подходит: производствам штампованных и кованых колёс, корпусных деталей со сложными контурами, изготовителям оснастки и пресс-форм, где серийный шпиндель 20000 об/мин закрывает финишную обработку без отдельной скоростной опции.
