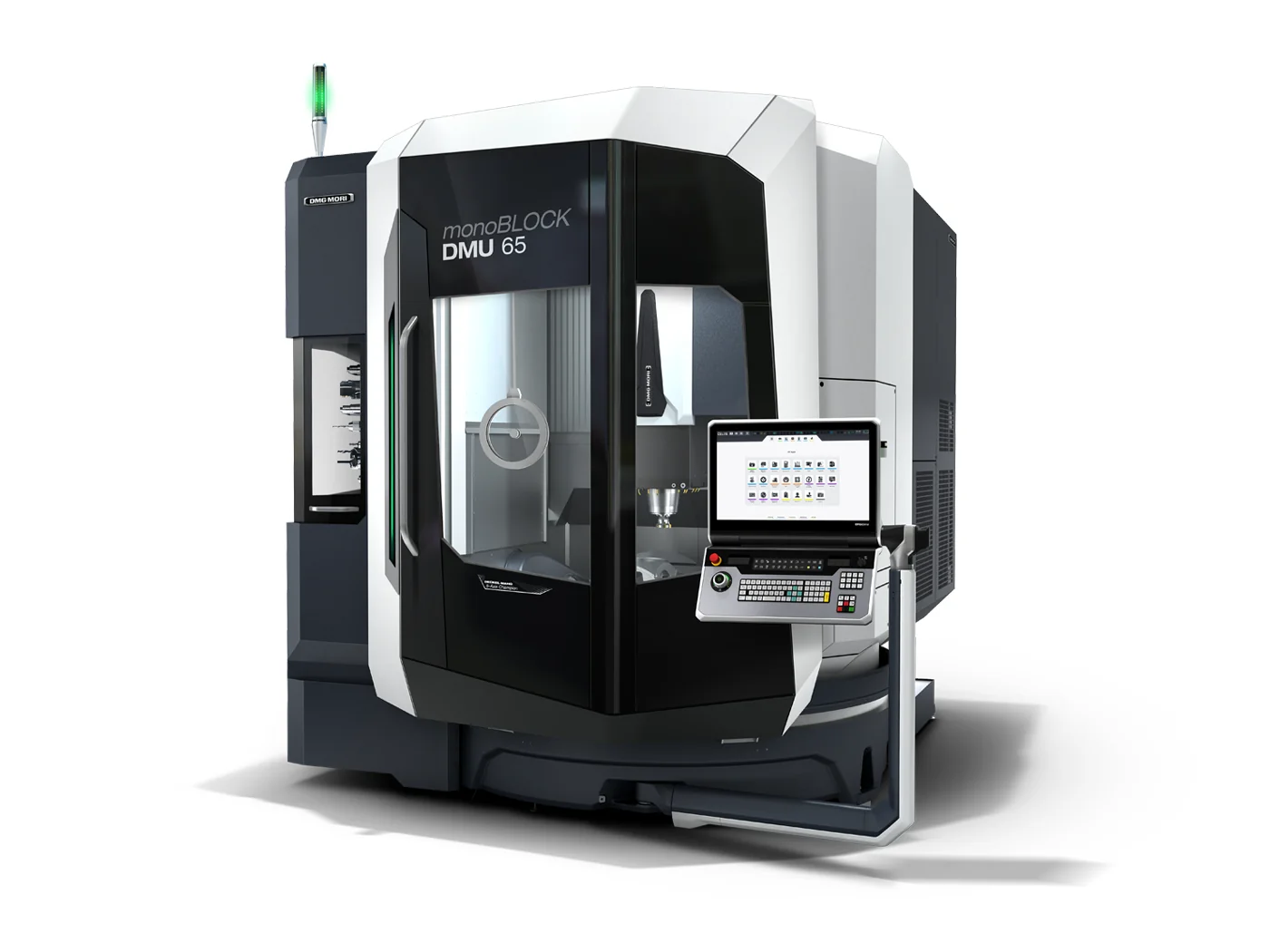

DMU 65 monoBLOCK (2nd Generation)
Компактный 5-осевой центр DMG MORI с одновременной 5-осевой обработкой в моноблочной раме monoBLOCK. Ходы 735 / 650 / 560 мм, заготовка Ø 840 × H 500 мм, до 1000 кг. Шпиндель speedMASTER в трёх конфигурациях, магазин от 30 до 240 карманов, дверной проём 1310 мм под загрузку краном. Площадь основания около 8 м².
Технические характеристики
- Ход оси X
- 735 мм
- Ход оси Y
- 650 мм
- Ход оси Z
- 560 мм
- Загрузка
- краном без ограничений
- Заготовка
- Ø 840 × H 500 мм
- Тип станка
- 5-осевой обрабатывающий центр, одновременная 5-осевая обработка, рама monoBLOCK
- Дверной проём
- 1310 мм
- Площадь основания
- около 8 м²
- Система управления
- CELOS X: SIEMENS Sinumerik ONE / HEIDENHAIN TNC 640
- Магазин инструментов
- 30 карманов (опц. 60; серия до 240)
- Хвостовик инструмента
- HSK-A63 (SK40 / BT40 / CAT40 опционально)
- Шпиндель speedMASTER (опции)
- 15000 об/мин / 111 Нм (серийный); 15000 об/мин / 200 Нм HT; 20000 об/мин / 130 Нм
- Максимальный вес заготовки
- 1000 кг
Подробное описание
DMU 65 monoBLOCK 2nd Generation - самый компактный представитель линейки monoBLOCK. Это класс 5-осевых центров с монолитной рамой, где колонна, станина и портал отлиты как единый блок. Такой корпус не имеет разъёмов под болты - выше жёсткость и стабильнее допуск при черновой выборке. Обрабатывает заготовки Ø до 840 мм, высотой до 500 мм, массой до 1000 кг.
Рабочая зона - 735 × 650 × 560 мм по X/Y/Z. Грузоподъёмность поворотного стола - 1000 кг, что позволяет ставить тяжёлые корпусные детали и крупные фланцы без перехода на старший размер.
Шпиндель speedMASTER предлагается в трёх версиях под режим: серийная 15000 об/мин / 111 Нм, версия HT (High Torque) 15000 об/мин / 200 Нм для тяжёлых режимов, скоростная 20000 об/мин / 130 Нм для финиша и цветных сплавов. Хвостовик - HSK-A63, опционально SK40 / BT40 / CAT40. Полная одновременная 5-осевая интерполяция - сложная геометрия за одну установку без переустановки детали.
Отличительная черта модели - доступ к рабочей зоне. Дверной проём 1310 мм, загрузка краном без ограничений: тяжёлая заготовка ставится прямо на стол без разборки кабины и переходов через узкие проёмы. Для цеха с мостовым краном это сокращает время переналадки между тяжёлыми деталями.
Магазин инструментов - на 30 карманов в стандарте, опционально 60, серийно расширяем до 240. Длинный инструментальный лист на сложной детали не требует переналадки магазина.
Управление - на платформе CELOS X: SIEMENS Sinumerik ONE или HEIDENHAIN TNC 640. Оператор выбирает стойку под привычки цеха. 3D-симуляция цикла отрабатывается до запуска в металл - меньше риск столкновений на сложных деталях.
Площадь основания около 8 м² - это самая компактная monoBLOCK в линейке. Для цеха с дефицитом площади значит: при сохранении грузоподъёмности 1000 кг и полноценной 5-осевой схемы станок занимает минимум места.
Кому подходит: цехам, которым нужен 5-осевой центр с нагрузкой до 1000 кг и свободной загрузкой краном в минимальной площади - тяжелое машиностроение, энергетика, оснастка, контрактное производство корпусных деталей.
