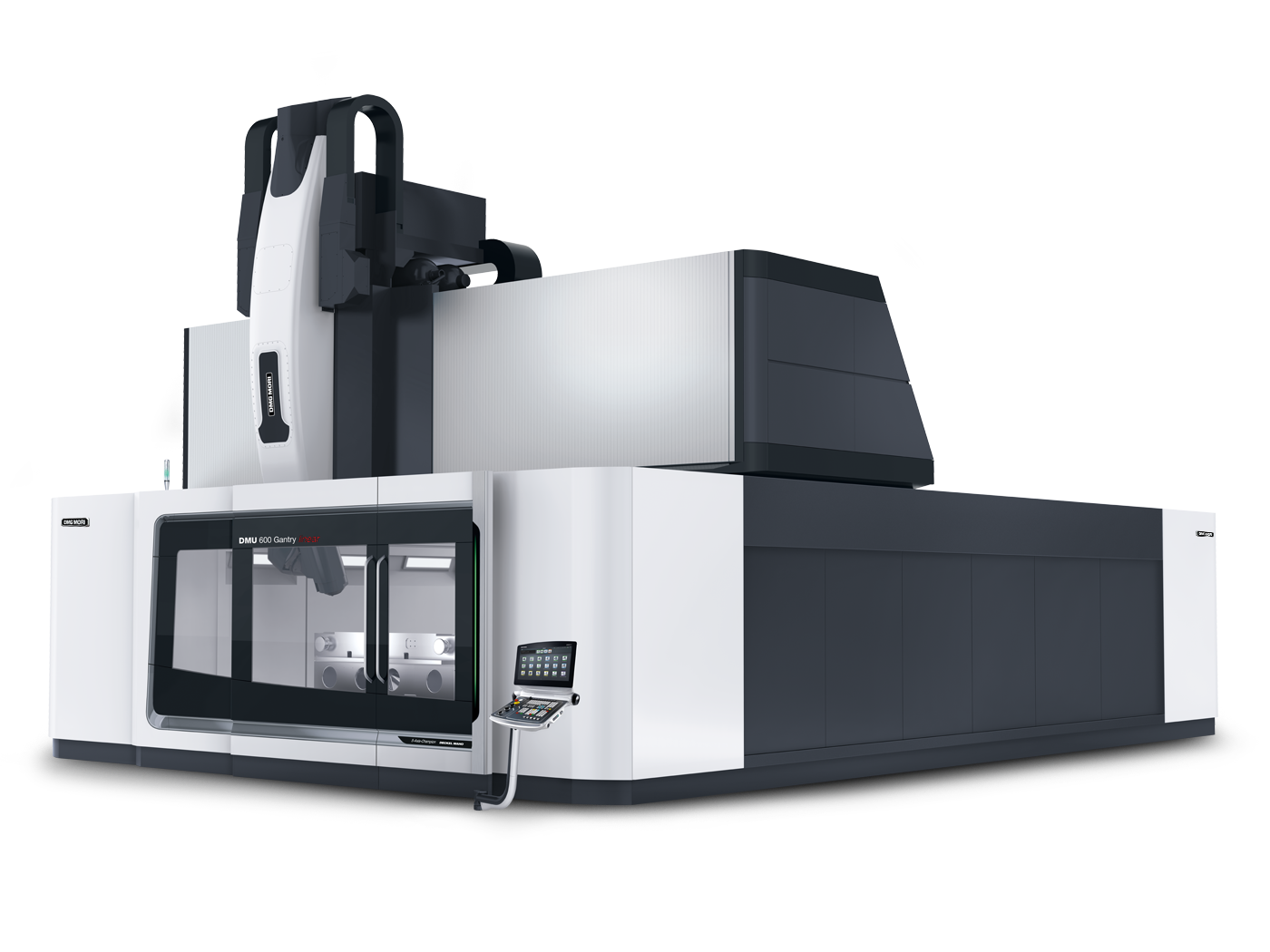

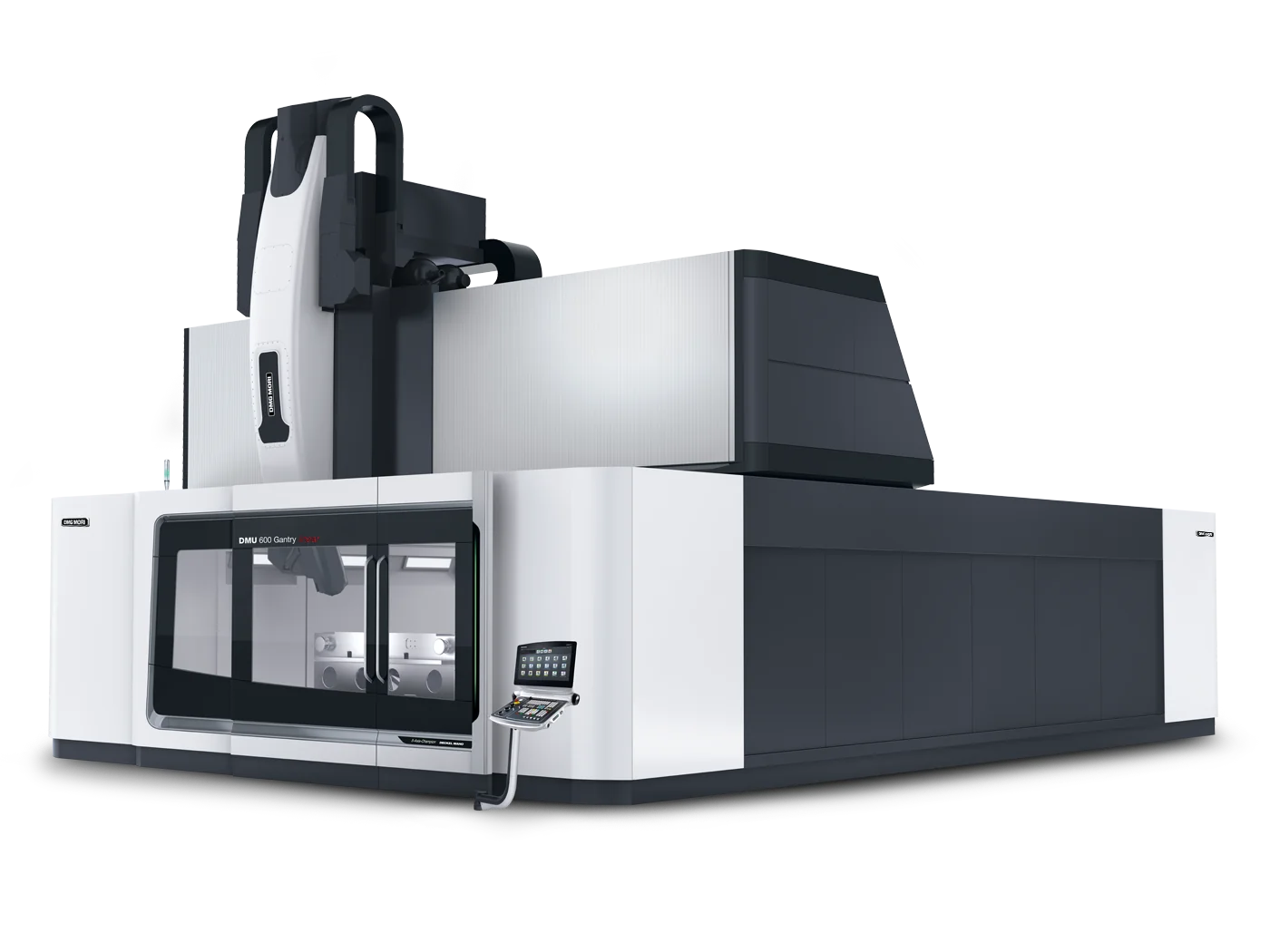

DMU 600 Gantry linear
Сверхкрупная портальная модель DMG MORI со сменными шпиндельными головками для нестандартных по габариту деталей. Ходы 18000 / 4500 / 2000 мм, заготовка 18000 × 2800 × 2500 мм, до 150000 кг. Главный привод 53 кВт / 1445 Нм (опц. 60 кВт / 2500 Нм), B-ось с зубчатым приводом, C-/A- и C-/B-оси с моторным приводом.
Технические характеристики
- Ход оси X
- 18000 мм
- Ход оси Y
- 4500 мм
- Ход оси Z
- 2000 мм
- Заготовка
- 18000 × 2800 × 2500 мм
- Тип станка
- портальный (gantry) 5-осевой обрабатывающий центр, одновременная 5-осевая обработка, сменные шпиндельные головки
- Конструкция
- портальная, термосимметричная рама с системами термостабилизации
- Главный привод
- 53 кВт / 1445 Нм (опц. 60 кВт / 2500 Нм)
- Система управления
- SIEMENS Sinumerik 840D solutionline / HEIDENHAIN
- Шпиндельные головки
- сменные; B-ось (зубчатый привод); C-/A- и C-/B-оси (моторный привод)
- Магазин инструментов
- барабанного типа (wheel-type), ёмкость подбирается под заказ
- Максимальный вес заготовки
- 150000 кг
Подробное описание
DMU 600 Gantry linear - самая крупная модель портальной линейки DMG MORI для деталей сверхкрупного габарита. Архитектура gantry: портал перемещается вдоль длинной станины, шпиндельный узел ходит по горизонтальной поперечине. Обрабатывает заготовки длиной до 18000 мм, шириной до 2800 мм, высотой до 2500 мм, массой до 150000 кг (150 т).
Рабочая зона - 18000 × 4500 × 2000 мм по X/Y/Z. Ход по X 18 метров - это диапазон для действительно длинномерных деталей: авиационные балки, лопасти ветрогенераторов, элементы мостовых конструкций. Полная одновременная 5-осевая интерполяция обрабатывает сложную геометрию за одну установку без переустановки. На заготовках длиной 18 метров и массой 150 т любая переустановка технически невозможна в пределах цеха, поэтому схема "одна установка на всю обработку" - не маркетинг, а производственная необходимость.
Шпиндельные головки - сменные. Это ключевое отличие модели: на одном портале можно поставить головку под конкретный тип операции. B-ось - с зубчатым приводом для тяжёлых режимов; C-/A- и C-/B-оси - с моторным приводом для скоростной интерполяции. Подбор головки под задачу расширяет технологические возможности станка без замены всей машины.
Главный привод - 53 кВт и 1445 Нм в базовой конфигурации; опционально 60 кВт и 2500 Нм для тяжёлой выборки по крупногабаритным заготовкам. Полная одновременная 5-осевая обработка - сложная геометрия (например, криволинейные поверхности лопастей и балок) ведётся за одну установку.
Магазин инструментов - барабанного типа (wheel-type). Точное число карманов производителем не публикуется - ёмкость подбирается под техпроцесс конкретной детали при конфигурации станка под заказ.
Управление - SIEMENS Sinumerik 840D solutionline или HEIDENHAIN. Здесь стоит 840D solutionline, а не Sinumerik One - при подборе стойки под уже установленное в цехе ПО это нужно учитывать. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на заготовках до 150 т цена ошибки в программе измеряется месяцами простоя и стоимостью заготовки.
Конструкция включает термосимметричную раму, системы термостабилизации и охлаждение ответственных узлов для удержания допуска в длительной (многочасовой) обработке. На деталях длиной 18 метров температурное расширение без компенсации исказит допуск на миллиметры, поэтому термостабилизация здесь - не опция, а часть базовой конструкции.
Позиция DMU 600 Gantry linear в линейке - верхняя граница всего портального класса DMG MORI. Это станок под конкретный класс задач: сверхкрупные детали, которые физически не помещаются на стандартных портальных машинах.
Кому подходит: производствам сверхкрупногабаритных деталей до 150 т нестандартного размера - аэрокосмическая отрасль (балки, лонжероны, элементы фюзеляжей), ветроэнергетика (лопасти, ступицы), тяжёлое энергетическое и транспортное машиностроение, где габарит детали диктует класс станка.
