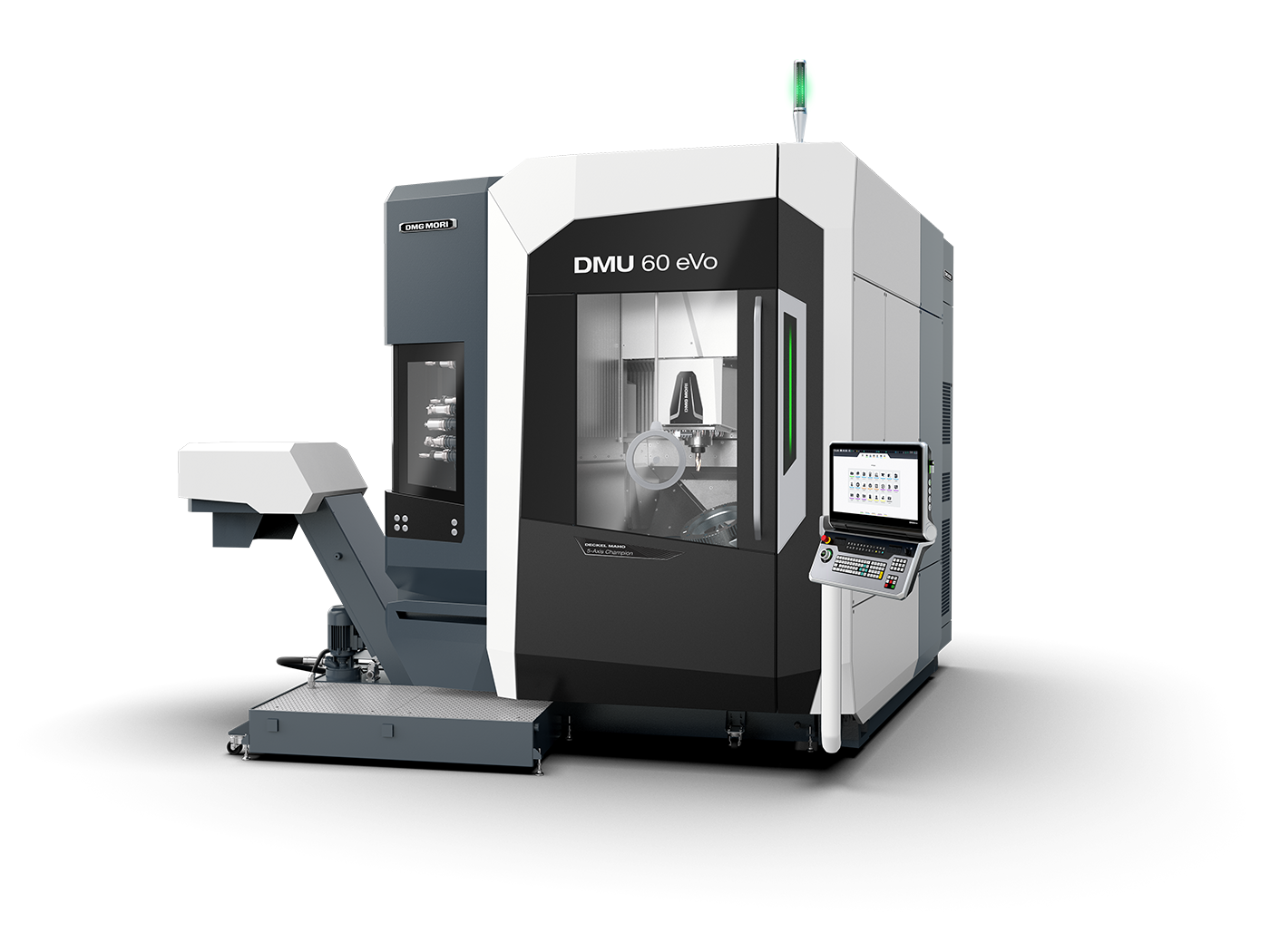

DMU 60 (FD) eVo 2nd Gen

DMU 60 (FD) eVo 2nd Generation — высокопроизводительный 5-осевой обрабатывающий центр второго поколения с передовой линейной технологией eVo для универсальной 5-осевой обработки заготовок диаметром до 700 мм, высотой до 550 мм и массой до 500 кг с повышением жесткости и точности на 28% и увеличением рабочей зоны на 40% по сравнению с предыдущим поколением. Рабочая зона: ходы X-750 мм, Y-550 мм, Z-550 мм обеспечивают на 40% больше пространства рабочей зоны чем в предыдущем поколении для деталей среднего размера. Конструкция обеспечивает повышение жесткости и точности на 28% по сравнению с предшественниками. Станина из гибридного минерального литья единой отливки с улучшенным направлением оси Y, использующим три линейные направляющие для максимальной стабильности. Точность достигает 4 мкм в тесте двойного шарового стержня (DBB) для прецизионной обработки. Жесткость оси Z повышена на 80% с оптимизированными линейными направляющими 45 мм для стабильной обработки. Быстрые циклы с интервалом chip-to-chip всего 4.5 секунды через одновременное открытие заслонки сменщика инструментов для максимальной производительности. Полностью температурно-контролируемая и развязанная рама станка обеспечивает постоянную производительность и термостабильность. Две конфигурации шпинделя speedMASTER: основная до 30000 об/мин с крутящим моментом 200 Нм для ультравысокоскоростной обработки, стандартная 20000 об/мин с крутящим моментом 130 Нм для универсальной обработки. Инструментальный магазин вмещает до 300 инструментов с возможностью параллельной установки во время операций обработки для минимизации простоя. Компактная площадь занимает всего 9 м² площади пола независимо от конфигурации автоматизации (системы на 30, 60 или 120 инструментов). Две альтернативы системы ЧПУ: SIEMENS SINUMERIK ONE с 3D Shopfloor Programming и многоядерной архитектурой или HEIDENHAIN TNC7 с операционной системой HEROS на базе Linux. Обе поддерживают программную платформу CELOS X с подготовкой к облачному подключению и стандартизированным выводом данных OPC UA. Примечательные технологии включают: Fit-in B-axis plunging для внутренней обработки высоких заготовок, gearSHAPING зубообработка, gearHOBBING зубофрезерование, gearSKIVING 2.0 скоростное зубонарезание, MPC 2.0 Machine Protection Control с мониторингом вибраций и крутящего момента, VCS Complete для автоматической объемной калибровки, angularTOOL функциональность для сложных геометрий. Станок готов к автоматизации с гибкой подготовкой, поддерживающей множественные системы включая серию PH Cell, варианты Robo2Go, WH Cell, модули MATRIS и решения PH-AMR.
