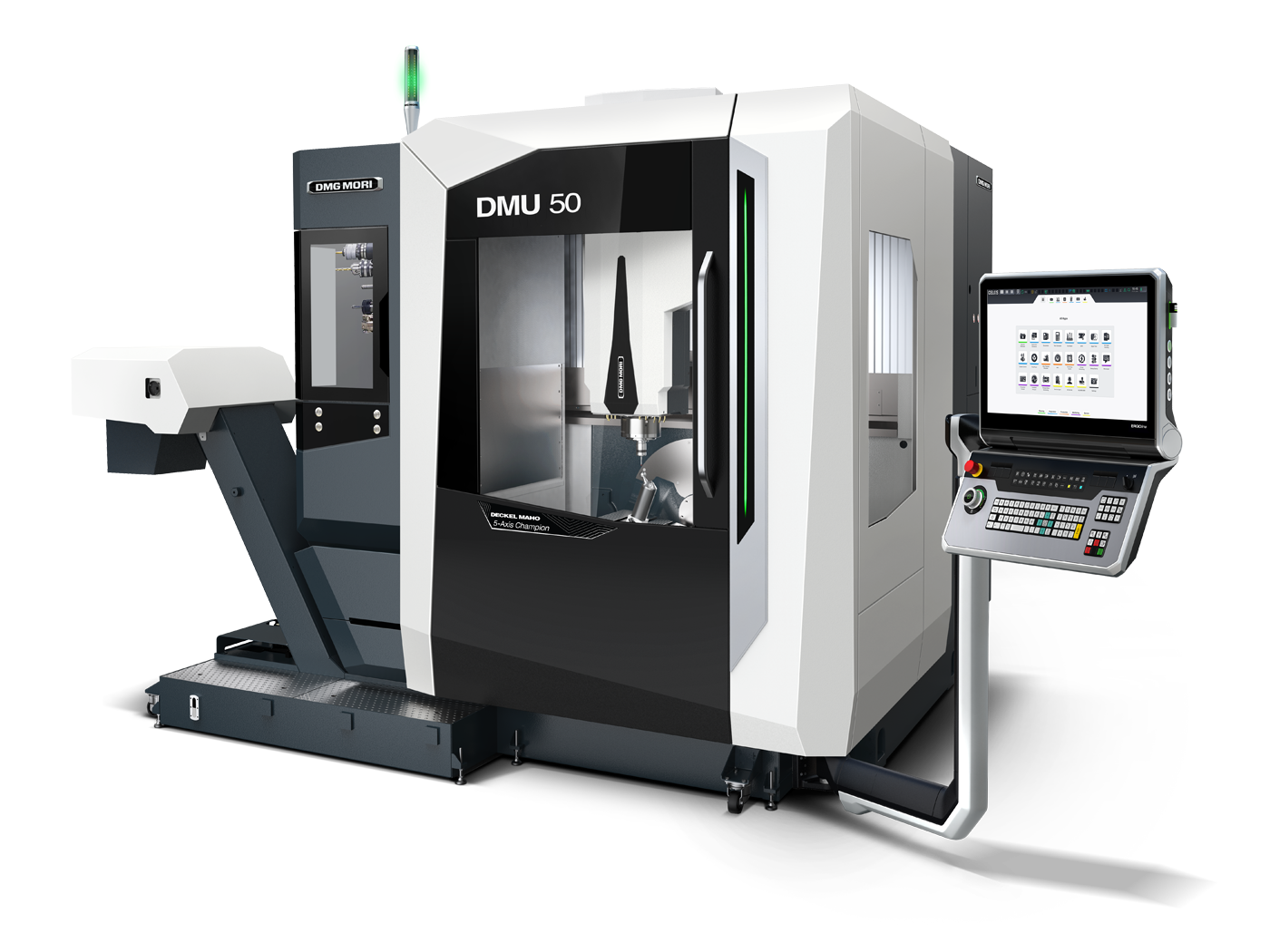

DMU 50 (3rd Generation)
Компактный 5-осевой центр DMG MORI с одновременной 5-осевой обработкой за одну установку. Ходы 650 / 520 / 475 мм, заготовка Ø 630 × H 600 мм, до 300 кг. Шпиндель speedMASTER с тремя конфигурациями, стол с NC-поворотом B −5°/+110° и охлаждаемыми подшипниками. Площадь основания около 6,5 м².
Технические характеристики
- Ход оси X
- 650 мм
- Ход оси Y
- 520 мм
- Ход оси Z
- 475 мм
- Заготовка
- Ø 630 × H 600 мм
- Тип станка
- 5-осевой обрабатывающий центр, одновременная 5-осевая обработка
- Конструкция
- цельная станина, комплексное охлаждение
- Поворотный стол
- NC, B-ось −5°/+110°, C-ось, охлаждаемые подшипники
- Площадь основания
- около 6,5 м²
- Система управления
- CELOS X: SIEMENS Sinumerik ONE / HEIDENHAIN TNC 7 / MAPPS / Fanuc
- Магазин инструментов
- 30 карманов (опц. 60 / 120 / 180)
- Хвостовик инструмента
- HSK-A63 (SK40 / BT40 / CAT40 опционально)
- Шпиндель speedMASTER (опции)
- 15000 об/мин / 21 кВт / 111 Нм (базовый); 15000 об/мин / 46 кВт / 200 Нм (тяговый); 20000 об/мин / 35 кВт / 130 Нм (скоростной)
- Ускоренные перемещения
- 42 м/мин
- Максимальный вес заготовки
- 300 кг
Подробное описание
DMU 50 3rd Generation - входная модель линейки 5-осевых центров DMG MORI и стабильный бестселлер класса. Построена на цельной станине (one-piece bed): монолитный корпус воспринимает нагрузку без швов и стыков, что снижает вибрации при тяжёлой черновой выборке. Обрабатывает заготовки Ø до 630 мм, высотой до 600 мм и массой до 300 кг за одну установку.
Рабочая зона - 650 × 520 × 475 мм по X/Y/Z. Поворотный стол - NC-поворотно-наклонный: B-ось от −5° до +110°, плюс полноценная C-ось. Подшипники стола охлаждаются, что критично при длительной 5-осевой обработке: нагрев зоны не уходит в геометрию стола и не искажает допуск. Грузоподъёмность стола - 300 кг.
Шпиндель speedMASTER предлагается в трёх конфигурациях под разные задачи. Базовая: 15000 об/мин, 21 кВт, 111 Нм - закрывает универсальные работы. Опция для тяжёлых режимов: 15000 об/мин, 46 кВт, 200 Нм - для черновой выборки по стали и титану. Опция для оборотов: 20000 об/мин, 35 кВт, 130 Нм - для цветных сплавов и финиша. Хвостовик - HSK-A63 (SK40, BT40, CAT40 опционально).
Динамика для цикла: ускоренные перемещения 42 м/мин. Это значит короткий холостой ход между переходами и короче общее время цикла - важный фактор при сериях. Полная 5-осевая одновременная интерполяция позволяет вести сложную геометрию (импеллеры, лопатки, кулачки) без переустановки.
Магазин инструментов - на 30 карманов в стандарте, опционально 60, 120 или 180. Для техпроцесса с длинным инструментальным листом - расширяемая ёмкость без замены магазина.
Управление - на выбор: SIEMENS Sinumerik ONE, HEIDENHAIN TNC 7, MAPPS или Fanuc, все на платформе CELOS X. Оператор работает на привычной стойке, без переобучения. 3D-симуляция цикла до запуска в металл снижает риск столкновений и брака на сложных деталях.
Комплексная система охлаждения охватывает шпиндель, подшипники стола и ШВП. Рабочая зона закрыта кабиной, СОЖ подаётся под давлением для отвода стружки. Площадь основания около 6,5 м² - станок встаёт на малом участке цеха и заменяет связку из 3-осевого центра и отдельной поворотной операции.
Кому подходит: контрактным производствам, цехам оснастки и прототипирования, участкам медицинских компонентов и автодеталей, где нужна одновременная 5-осевая обработка в компактной базе и с расширяемой конфигурацией под рост партий.
