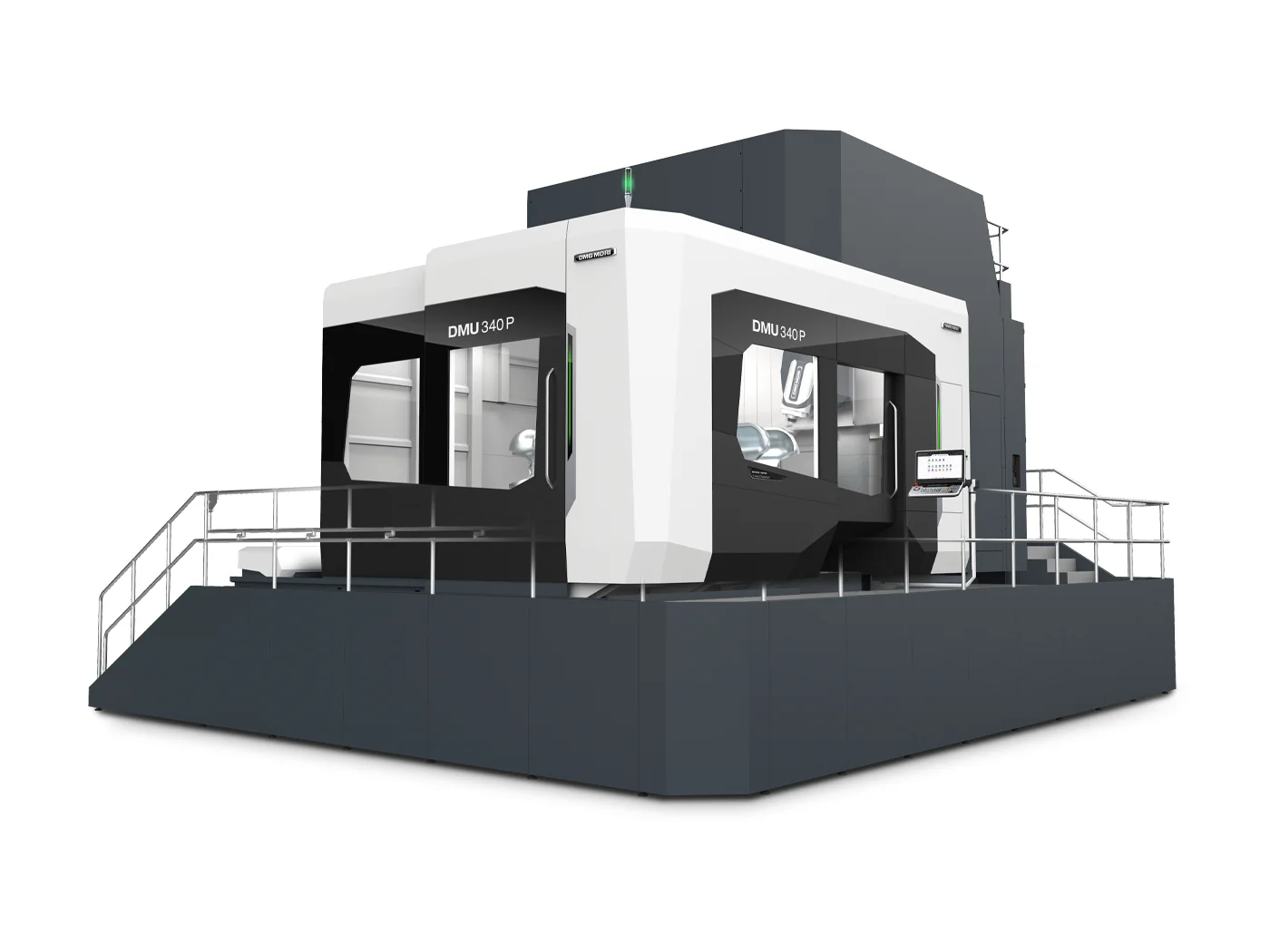

DMU 340 P Portal
Тяжёлый портальный 5-осевой центр DMG MORI с фрезерно-токарной обработкой на одном столе. Ходы 3400 / 3400 / 2000 мм, заготовка Ø 3900 × H 1960 мм, до 20000 кг (FD 7000 кг). Стол DirectDrive с крутящим моментом до 10200 Нм, шпиндель powerMASTER до 1000 Нм или torqueMASTER 1800 Нм, ускорение до 5 м/с².
Технические характеристики
- Ход оси X
- 3400 мм
- Ход оси Y
- 3400 мм
- Ход оси Z
- 2000 мм
- Заготовка
- Ø 3900 × H 1960 мм
- Ускорение
- до 5 м/с²
- Тип станка
- портальный 5-осевой обрабатывающий центр, одновременная 5-осевая обработка, mill/turn
- Конструкция
- портальная, термосимметричная рама
- Шпиндель powerMASTER
- до 1000 Нм (моторный)
- Поворотный стол
- DirectDrive, крутящий момент до 10200 Нм
- Шпиндель torqueMASTER
- 1800 Нм (зубчатый, опц.)
- Система управления
- SIEMENS Sinumerik 840D solutionline / HEIDENHAIN
- Магазин инструментов
- до 243 карманов
- Хвостовик инструмента
- HSK-A100
- Максимальный вес заготовки
- 20000 кг (вариант FD - 7000 кг)
Подробное описание
DMU 340 P Portal - тяжёлый портальный 5-осевой центр для крупногабаритных заготовок. Портальная архитектура: горизонтальная поперечина на боковых стойках, по которой ходит шпиндельный узел; заготовка стоит на столе неподвижно. Обрабатывает заготовки Ø до 3900 мм, высотой до 1960 мм, массой до 20000 кг (вариант FD - 7000 кг).
Рабочая зона - 3400 × 3400 × 2000 мм по X/Y/Z. Полная одновременная 5-осевая интерполяция обрабатывает сложную геометрию за одну установку. На заготовках массой 20 т каждая переустановка - это сутки на крановые операции и риск потери базирования; обработка в одной установке экономит время и сохраняет допуск.
Главная особенность модели - поворотный стол с прямым приводом DirectDrive, крутящий момент до 10200 Нм. Это позволяет вести фрезерование и точение на одном столе (mill/turn): крупную заготовку с расточенными отверстиями и наружными токарными поверхностями обрабатывают без переустановки. Второй станок из техпроцесса убирается.
Шпиндель - двух типов. powerMASTER: моторный, до 1000 Нм - для универсальной обработки и расточных операций. torqueMASTER: зубчатый, 1800 Нм - для тяжёлой черновой выборки. Хвостовик - HSK-A100.
Динамика станка - ускорение до 5 м/с². Для портальной машины такого размера это заметный показатель: холостые ходы между переходами короче, общее время цикла на крупногабаритной детали меньше.
Магазин инструментов - до 243 карманов. На длинных программах обработки корпусных деталей ёмкости хватает без переналадки магазина.
Управление - SIEMENS Sinumerik 840D solutionline или HEIDENHAIN. Важно: здесь стоит 840D solutionline, а не Sinumerik One - при подборе стойки под привычки цеха или под уже установленное ПО это нужно учитывать. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на заготовках до 20 т цена ошибки в программе слишком высока, чтобы запускать без отработки.
Конструкция включает термосимметричную раму и охлаждение ответственных узлов для удержания допуска в длительной обработке. Рабочая зона закрыта, СОЖ подаётся под давлением для отвода крупной стружки.
Кому подходит: производствам сверхкрупногабаритных деталей до 20 т с фрезерно-токарными операциями - корпусы турбин, крупные фланцы, габаритная оснастка, где нужна портальная жёсткость и стол с моментом 10200 Нм под mill/turn.
