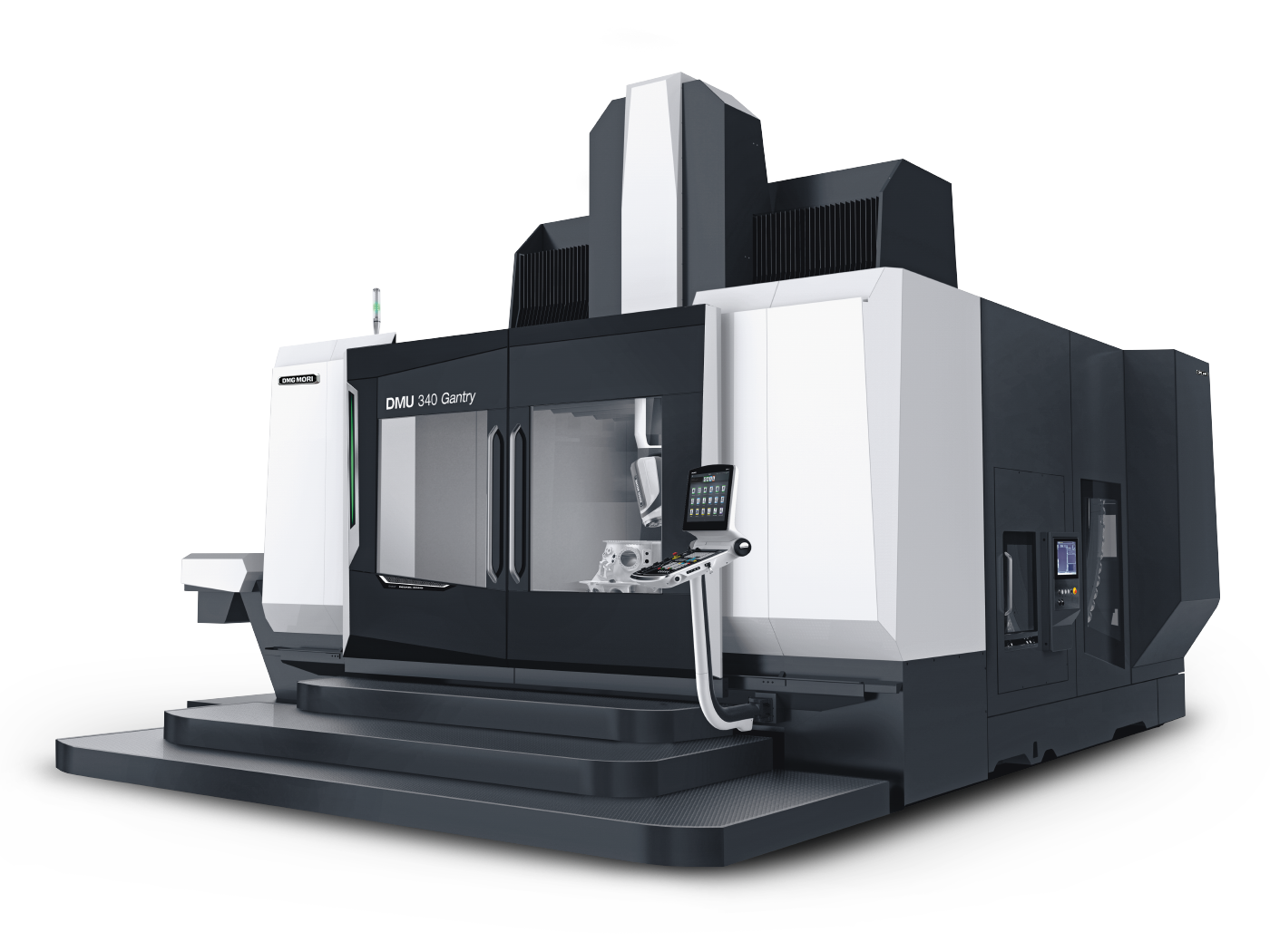

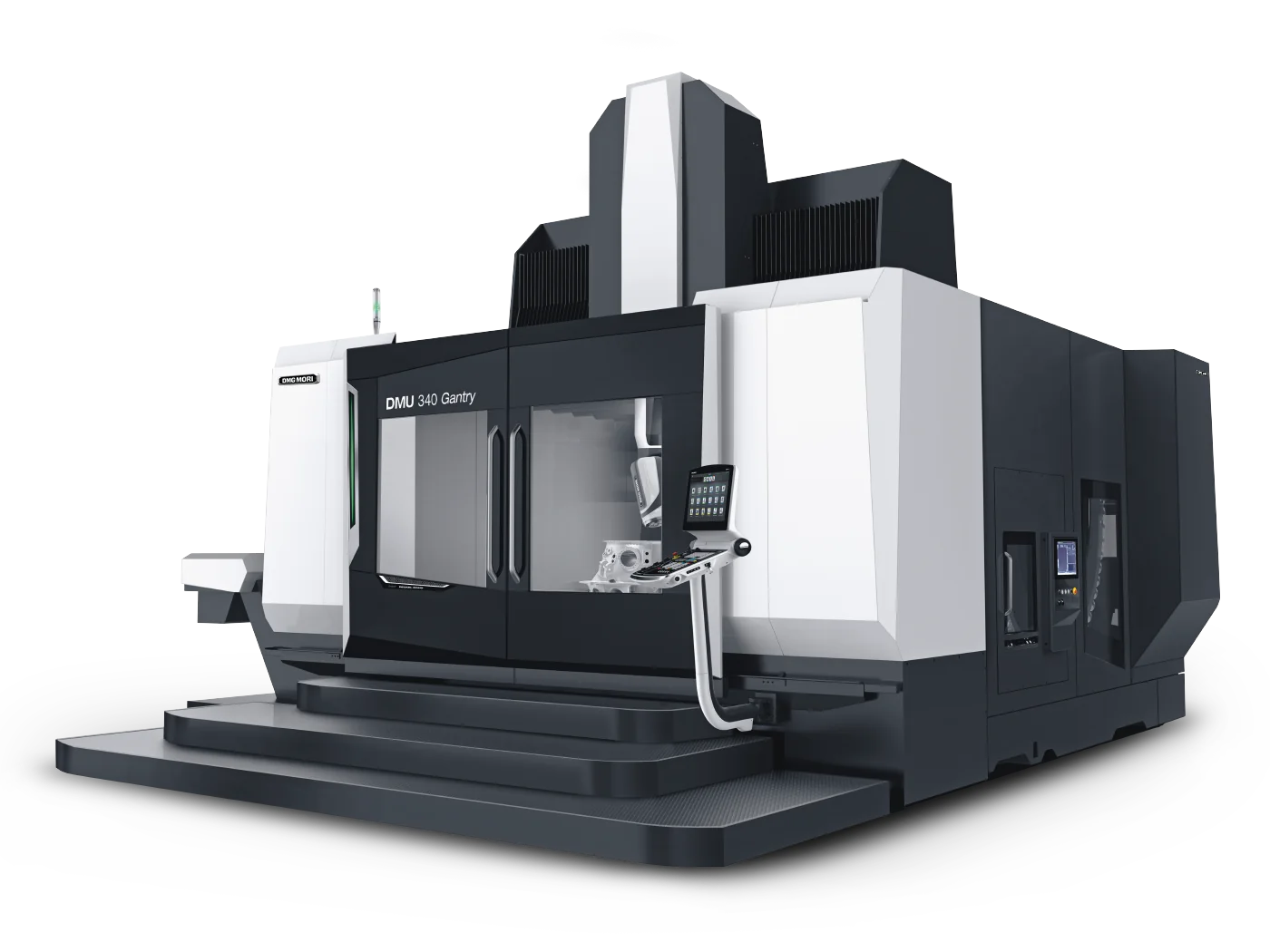

DMU 340 Gantry
Верхняя портальная (gantry) модель DMG MORI с перемещающимся порталом для длинномерных тяжёлых заготовок. Ходы 6000 / 2800 / 1500 мм, заготовка 7000 × 3140 × 1540 мм, до 30000 кг.
Технические характеристики
- Ход оси X
- 6000 мм
- Ход оси Y
- 2800 мм
- Ход оси Z
- 1500 мм
- Заготовка
- 7000 × 3140 × 1540 мм
- Ускорение
- до 5 м/с²
- Тип станка
- портальный (gantry) 5-осевой обрабатывающий центр, одновременная 5-осевая обработка
- Конструкция
- верхний портал, вертикально перемещающаяся поперечина с гидравлической компенсацией веса, термосимметричная рама
- Рабочий объём
- около 12 м³
- Шпиндель powerMASTER
- до 1000 Нм (моторный)
- Шпиндель torqueMASTER
- 1800 Нм (зубчатый, опц.)
- Система управления
- CELOS X: SIEMENS / HEIDENHAIN
- Магазин инструментов
- до 243 карманов
- Хвостовик инструмента
- HSK-A100
- Максимальный вес заготовки
- 30000 кг
Подробное описание
DMU 340 Gantry - верхняя портальная модель линейки DMG MORI для длинномерных и сверхтяжёлых заготовок. Архитектура gantry: портал перемещается вдоль длинной станины, шпиндельный узел ходит по горизонтальной поперечине. Главная конструктивная черта - вертикально перемещающаяся поперечина с гидравлической компенсацией веса: это позволяет опускать шпиндель к тяжелой заготовке без перекоса направляющих и удерживает допуск по высоте на всю длину хода Z.
Рабочая зона - 6000 × 2800 × 1500 мм по X/Y/Z, общий рабочий объём около 12 м³. Заготовка - до 7000 × 3140 × 1540 мм, массой до 30000 кг. Полная одновременная 5-осевая интерполяция: сложная геометрия на длинномерной детали обрабатывается в одной установке без переустановки. На заготовках длиной 7 метров и массой 30 т переустановка между переходами - это десятки часов крановых работ и потеря базирования.
Шпиндель - двух типов. powerMASTER: моторный, до 1000 Нм - для универсальной обработки и расточных операций. torqueMASTER: зубчатый, 1800 Нм - для тяжёлой черновой выборки по крупногабаритным заготовкам. Хвостовик - HSK-A100.
Динамика станка - ускорение до 5 м/с². На портальной машине такого размера это заметный показатель: холостые ходы между переходами на длинномерной детали короче, общее время цикла ниже.
Магазин инструментов - до 243 карманов. Для техпроцессов с длинным инструментальным листом на габаритной детали ёмкости хватает без переналадки.
Управление - на платформе CELOS X: SIEMENS или HEIDENHAIN. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на заготовках до 30 т цена ошибки в программе слишком высока, чтобы запускать без отработки.
Конструкция включает термосимметричную раму и охлаждение ответственных узлов для удержания допуска в длительной обработке. Рабочая зона закрыта, СОЖ подаётся под давлением с полноценной фильтрацией для отвода крупной стружки.
Позиция DMU 340 Gantry в линейке - верхняя граница портального класса перед моделями DMU 600 Gantry. Для производства длинномерных деталей до 30 т это потолок типового применения: авиационные балки, крупные штампы, корпусы тяжёлого оборудования.
Кому подходит: производствам сверхкрупных и длинномерных деталей до 30 т - аэрокосмическая отрасль (балки, лонжероны, крупные элементы конструкций), изготовители габаритной пресс-оснастки и штампов, тяжёлое энергетическое машиностроение.
