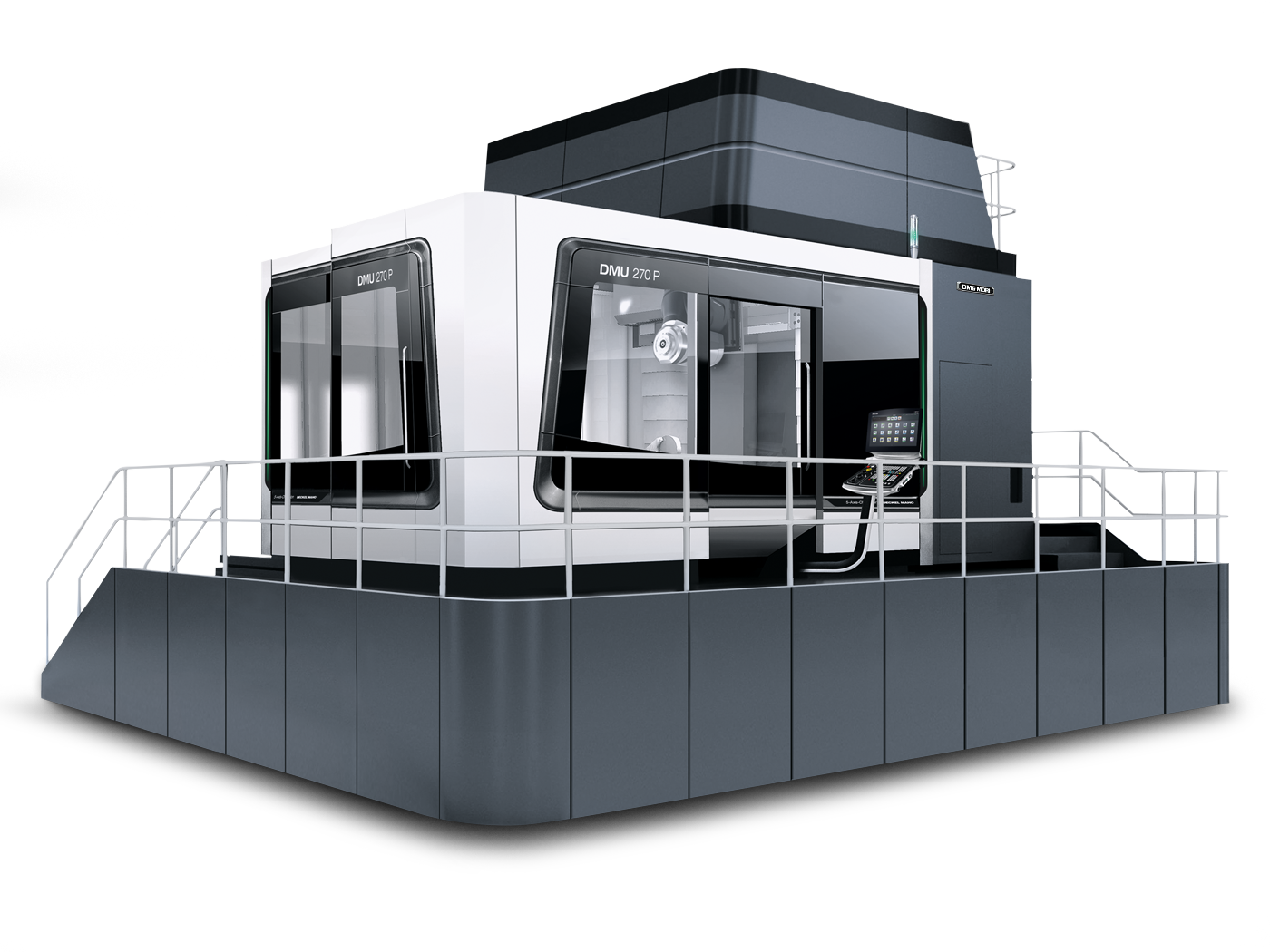

DMU 270 P (FD)
Крупноформатный портальный 5-осевой обрабатывающий центр DMG MORI DMU 270 P (FD). Ходы 2700×2700×1600 мм, заготовка Ø до 3400 мм, до 12000 кг (7000 кг FD). Шпиндели powerMASTER 1000 Нм или torqueMASTER 1800 Нм. DirectDrive стол 11000 Нм, точность 6 мкм (µPrecision), подача 60000 мм/мин.
Технические характеристики
- torqueMASTER
- 1800 Нм (зубчатый)
- Подача
- до 60000 мм/мин
- Ход оси X
- 2700 мм
- Ход оси Y
- 2700 мм
- Ход оси Z
- 1600 мм
- Шпиндель
- - powerMASTER: до 1000 Нм (моторный)
- Хвостовик
- HSK-A100
- Тип станка
- Крупноформатный портальный 5-осевой обрабатывающий центр, mill/turn
- Конструкция
- водоохлаждаемые приводы подачи, активный контроль роста шпинделя, охлаждаемые линейные направляющие, трёхточечная опора без фундамента
- Пакет µPrecision
- 6 мкм
- Пакет точности
- 9 мкм
- Поворотный стол
- DirectDrive, момент до 11000 Нм (mill/turn)
- Система управления
- SIEMENS / HEIDENHAIN TNC 7
- Магазин инструментов
- высокоскоростной, до 243 позиций, минимизированная площадь
- Точность позиционирования
- - Стандарт: 12 мкм
- Максимальный вес заготовки
- 12000 кг (стандарт) / 7000 кг (FD)
- Максимальная высота заготовки
- 1960 мм
- Максимальный диаметр заготовки
- 3400 мм
Подробное описание
DMU 270 P (FD) - средняя модель портальной серии DMG MORI между DMU 210 P и DMU 340 P. Зона 2700×2700×1600 мм, грузоподъёмность до 12000 кг - под крупногабаритные 5-осевые детали с mill/turn. Портальная архитектура: горизонтальная поперечина на боковых стойках, по которой ходит шпиндельный узел; заготовка стоит на столе неподвижно.
Рабочая зона - 2700×2700×1600 мм. Заготовка Ø до 3400 мм, высота до 1960 мм, масса до 12000 кг (стандарт) или 7000 кг (FD). Переход от DMU 210 P даёт прирост +600 мм по X/Y и +2 т по грузоподъёмности. Промежуточный формат перед DMU 340 P (20000 кг).
Шпиндельный портфель - powerMASTER или torqueMASTER. powerMASTER: моторный шпиндель до 1000 Нм - универсальная обработка. torqueMASTER: зубчатый шпиндель 1800 Нм - тяжёлая черновая выборка. Хвостовик - HSK-A100.
DirectDrive стол с моментом 11000 Нм для mill/turn операций. Фрезерные и токарные операции в одной установке без переустановки - второй станок из техпроцесса убирается. Для комбинированных деталей это критично.
Подача - до 60000 мм/мин. Магазин - высокоскоростной, до 243 инструментов с минимизированной площадью. На длинных программах обработки ёмкости хватает без переналадки.
Точность позиционирования: 12 мкм в стандарте, 9 мкм с пакетом точности, 6 мкм с пакетом µPrecision. Для деталей Ø 3,4 м разница между 12 и 6 мкм - это разница в классе точности готовой детали.
Конструкция: водоохлаждаемые приводы подачи для термостабильности, активный контроль роста шпинделя для удержания точности, охлаждаемые линейные направляющие. Трёхточечная опора без фундамента с внутренней жёсткостью - простота установки и стабильность.
Управление - SIEMENS или HEIDENHAIN TNC 7. У TNC 7 - настраиваемый интерфейс и библиотека циклов. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на заготовках до 12 т цена ошибки в программе слишком высока, чтобы запускать без отработки.
DMU 270 P выбирают, когда DMU 210 P (8 т) не хватает по зоне или грузоподъёмности, а DMU 340 P (20 т) избыточен. Промежуточный портальный формат с DirectDrive столом 11000 Нм и пакетом µPrecision.
Кому подходит: производствам сверхкрупногабаритных деталей до 12 т с mill/turn (DirectDrive стол 11000 Нм) и требованиями к точности 6 мкм (µPrecision). Для энергетики (корпусы крупных турбин и редукторов), тяжёлого машиностроения и габаритной оснастки.
