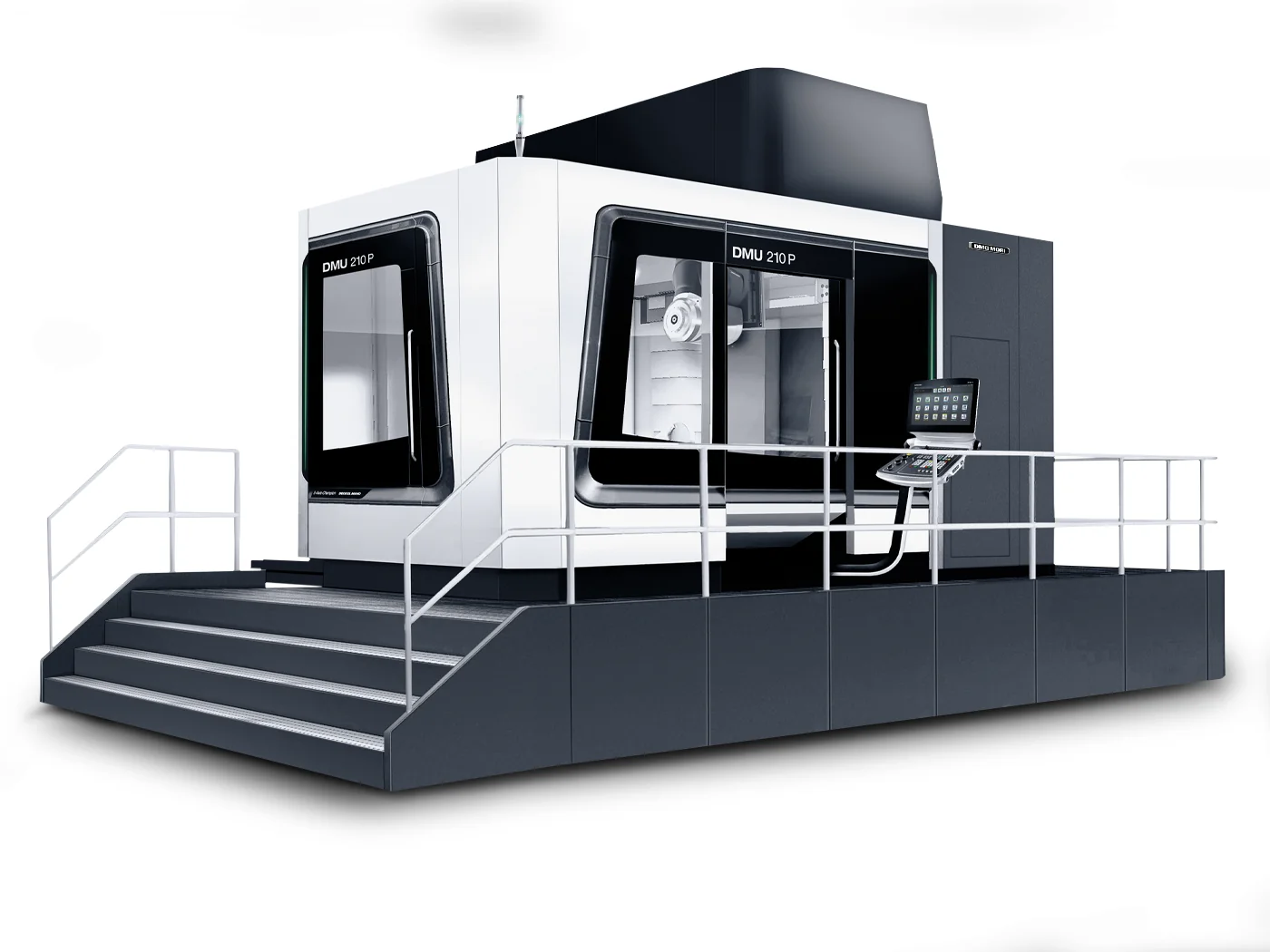

DMU 210 P Portal
Входная портальная модель DMG MORI с одновременной 5-осевой обработкой. Ходы 2100 / 2100 / 1250 мм, заготовка Ø 2500 × H 1460 мм, до 8000 кг. Шпиндель powerMASTER до 1000 Нм или torqueMASTER до 1800 Нм, хвостовик HSK-A100. Магазин до 243 инструментов.
Технические характеристики
- Ход оси X
- 2100 мм
- Ход оси Y
- 2100 мм
- Ход оси Z
- 1250 мм
- Заготовка
- Ø 2500 × H 1460 мм
- Тип станка
- портальный 5-осевой обрабатывающий центр, одновременная 5-осевая обработка
- Конструкция
- портальная, термосимметричная рама
- Шпиндель powerMASTER
- до 1000 Нм (моторный)
- Шпиндель torqueMASTER
- до 1800 Нм (зубчатый, опц.)
- Система управления
- CELOS X: SIEMENS Sinumerik One / HEIDENHAIN TNC 640
- Магазин инструментов
- до 243 карманов
- Хвостовик инструмента
- HSK-A100
- Максимальный вес заготовки
- 8000 кг
Подробное описание
DMU 210 P Portal - входная модель в линейке портальных 5-осевых центров DMG MORI. Архитектура портального типа: горизонтальная поперечина на двух боковых стойках, по которой перемещается шпиндельный узел. Заготовка стоит на столе неподвижно, движется инструмент - это критично для крупных деталей, где вращать стол под нагрузкой невозможно. Обрабатывает заготовки Ø до 2500 мм, высотой до 1460 мм, массой до 8000 кг.
Рабочая зона - 2100 × 2100 × 1250 мм по X/Y/Z. Полная одновременная 5-осевая интерполяция - сложная геометрия за одну установку без переустановки тяжёлой детали между переходами. Для крупногабаритных заготовок каждая переустановка - это часы на крановые операции и потеря допуска на повторном базировании.
Шпиндель - двух типов на выбор. powerMASTER: моторный шпиндель, до 1000 Нм - для универсальной обработки и расточных операций. torqueMASTER: зубчатый шпиндель, до 1800 Нм - для тяжёлой черновой выборки, где важен момент на малых оборотах. Хвостовик - HSK-A100.
Магазин инструментов - до 243 карманов. Для техпроцессов с длинным инструментальным листом ёмкости хватает на полную программу крупногабаритной детали без переналадки магазина.
Управление - на платформе CELOS X: SIEMENS Sinumerik One или HEIDENHAIN TNC 640. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на заготовках массой до 8000 кг столкновение или ошибка в программе стоит дороже, чем время на отработку.
Портальная конструкция включает термосимметричную раму для температурной стабильности и систему охлаждения ответственных узлов: нагрев рабочей зоны не уходит в геометрию и не искажает допуск в длительной обработке. Рабочая зона закрыта, СОЖ подаётся под давлением для отвода крупной стружки.
Позиция DMU 210 P в линейке - вход в портальный класс. По диаметру 2500 мм и нагрузке 8000 кг это первый шаг к тяжёлым портальным станкам DMU 340 P / DMU 340 Gantry, но при меньшем габарите и инвестиции.
Кому подходит: производствам крупногабаритных деталей до 8 т - корпусы турбин и редукторов, крупные фланцы, габаритная оснастка, где нужна портальная жёсткость и одновременная 5-осевая обработка без вращения стола под тяжёлой заготовкой.
