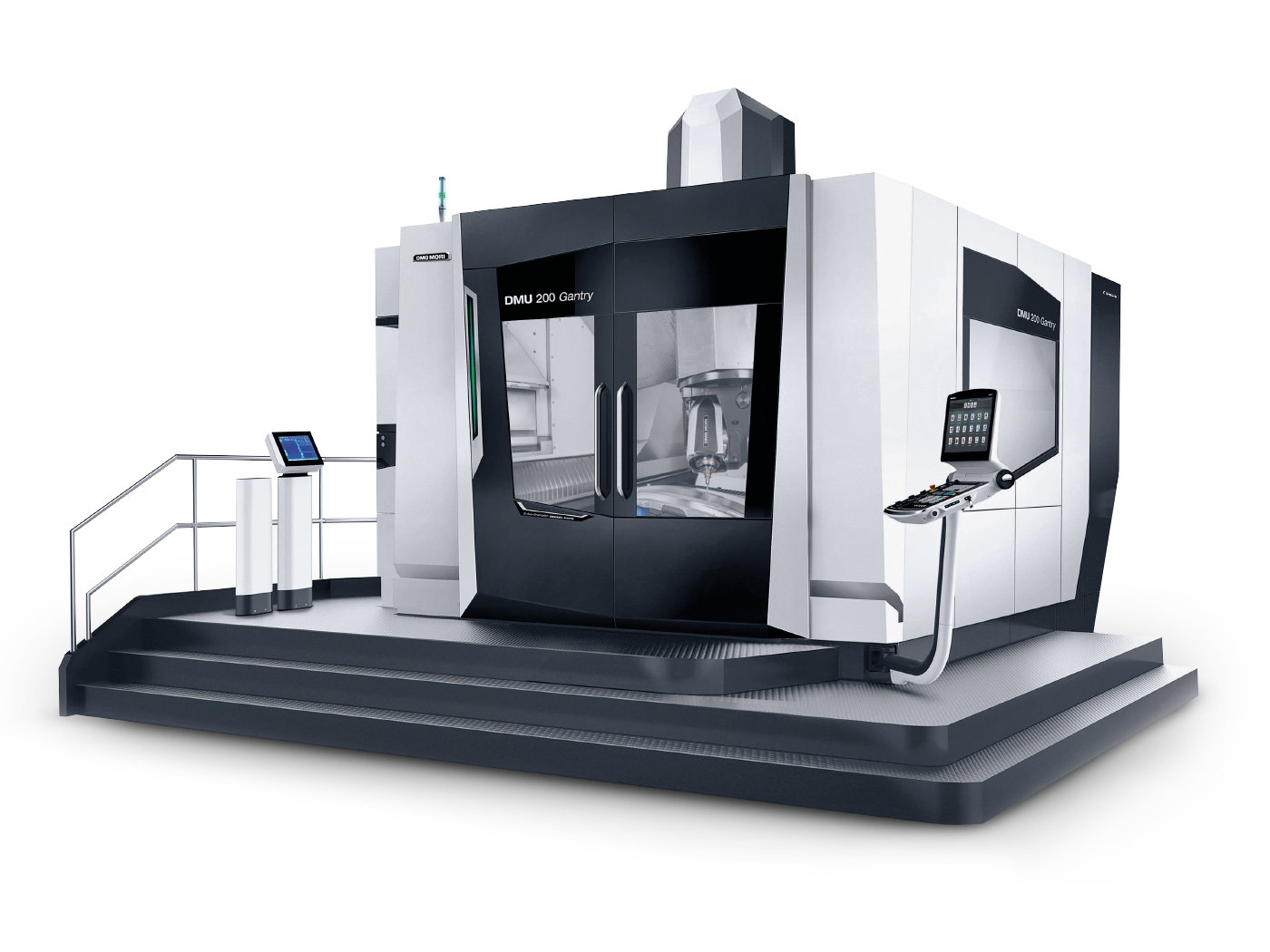

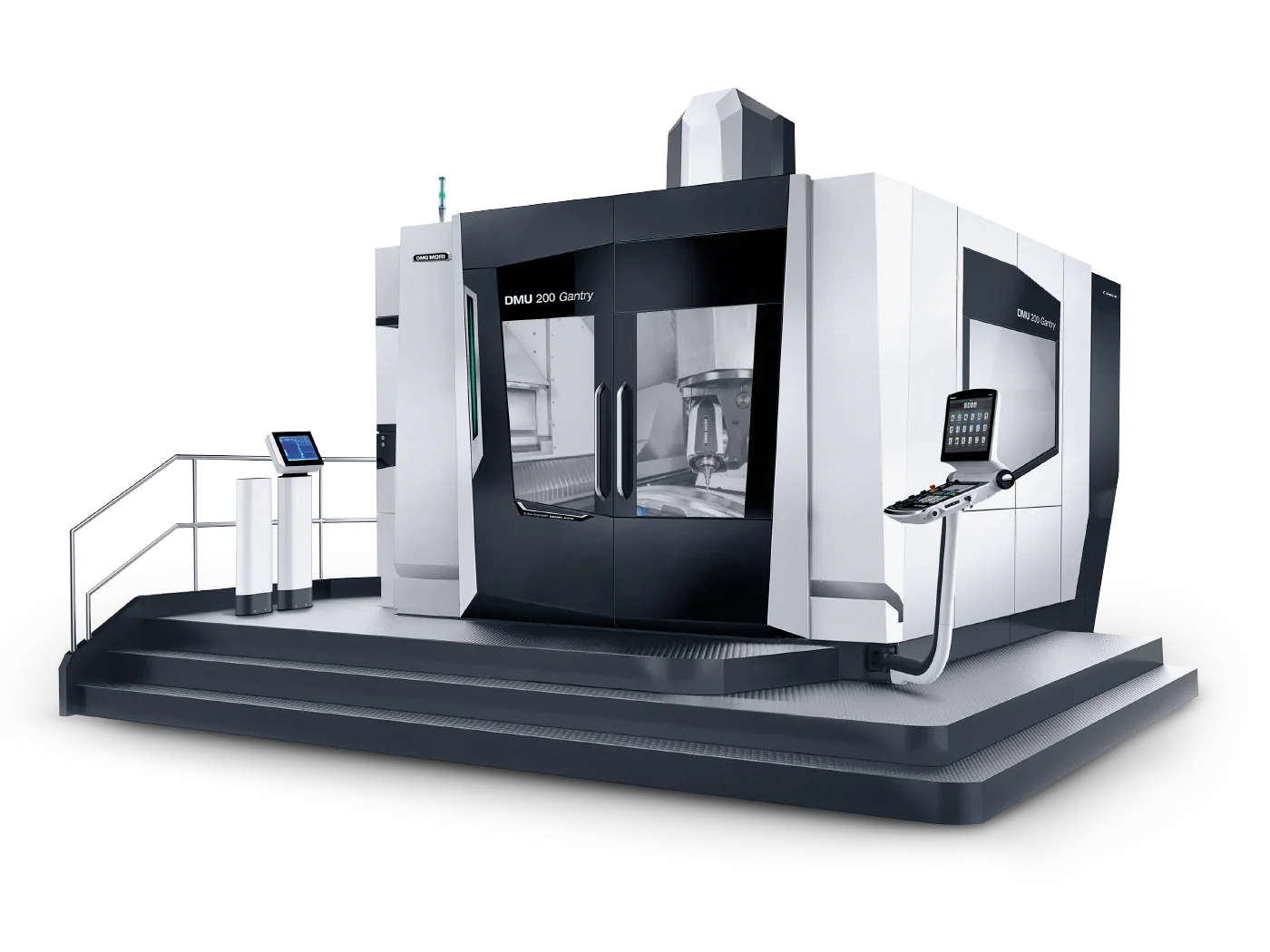

DMU 200 Gantry
Портальный 5-осевой обрабатывающий центр DMG MORI DMU 200 Gantry для сверхтяжёлых деталей. Ходы 4000×2000×1200 мм, заготовка до 20000 кг (20 т). Стол 2250×2000 мм/10000 кг, шпиндели compactMASTER 20000 об/мин (головки 45°/90°). Быстрый ход 50 м/мин, сменный инструментарий (ультразвук/лазер/композиты).
Технические характеристики
- Стол
- фиксированный, 2250×2000 мм, грузоподъёмность 10000 кг, T-образные пазы, конвейеры стружки с обеих сторон
- Дисплей
- 24" мультитач, горизонтальная ориентация
- Ход оси X
- 4000 мм (модульно расширяется)
- Ход оси Y
- 2000 мм
- Ход оси Z
- 1200 мм
- Платформа
- CELOS X
- Головка 90°
- compactMASTER 20000 об/мин, поворот ±120°, вращение ±300°
- Тип станка
- Портальный 5-осевой обрабатывающий центр
- Конструкция
- низкая портальная компоновка, быстрый ход 50 м/мин, отсутствующие боковые стенки (видимость рабочей зоны)
- Защита станка
- Machine Protection Control (MPC 2.0)
- Автоматизация
- - AMR 2000 (автономные системы)
- Система управления
- HEIDENHAIN TNC 7 / SIEMENS SINUMERIK ONE
- Шпиндельные головки
- - Головка 45°: compactMASTER 20000 об/мин, поворот 90°, вращение ±300°
- Удалённая диагностика
- NET_service
- Сменный инструментарий
- ультразвук / лазер / композиты
- Максимальный вес заготовки
- 20000 кг (20 т)
- Максимальная длина заготовки
- 4300 мм
- Максимальная высота заготовки
- 1250 мм
- Максимальная ширина заготовки
- 2000 мм
Подробное описание
DMU 200 Gantry - входная модель портальной серии DMG MORI для обработки деталей до 20 тонн. Портальная конструкция с низкой компоновкой и оптимальной видимостью рабочей зоны. Построена под сверхкрупногабаритные 5-осевые детали, которые не влезают в платформу duoBLOCK.
Рабочая зона - 4000×2000×1200 мм. Заготовка длиной до 4300 мм, шириной до 2000 мм, высотой до 1250 мм, масса до 20000 кг (20 метрических тонн). Ось X модульно расширяется до 4000 мм под конкретный размер детали.
Стол - фиксированный, 2250×2000 мм, грузоподъёмность 10000 кг. T-образные пазы для отвода стружки, конвейеры стружки с обеих сторон стола. Стационарная установка тяжёлой заготовки без участия портала в перемещениях.
Шпиндельные головки - две опции. Головка 45° с compactMASTER 20000 об/мин: поворот 90°, вращение ±300° - универсальные углы обработки. Головка 90° с compactMASTER 20000 об/мин: поворот ±120°, вращение ±300° - вертикальная обработка. Сменный инструментарий: ультразвуковая обработка, лазерная обработка, обработка композитных материалов - максимальная универсальность технологий на одной машине.
Быстрый ход 50 м/мин - минимальное вспомогательное время на портальном формате. Отсутствующие боковые стенки - оптимальная видимость рабочей зоны, удобство оператора и обслуживания.
Управление - HEIDENHAIN TNC 7 или SIEMENS SINUMERIK ONE, обе с платформой CELOS X. App-based интерфейс, 24" мультитач-дисплей (горизонтальная ориентация). Удалённая диагностика через NET_service.
Machine Protection Control (MPC 2.0) - мониторинг вибраций и момента для защиты оборудования. На 20-тонных деталях столкновение критично - MPC минимизирует последствия.
Автоматизация: AMR 2000 (автономные системы для транспорта материала и инструмента), CTS (центральное инструментальное хранилище более 4000 инструментов), портальные решения для обработки инструмента.
DMU 200 Gantry выбирают, когда детали не входят в DMU 160 P duoBLOCK (4500 кг / 1600 мм) - либо по массе (до 20 т), либо по длине (до 4300 мм). Это вход в портальную серию перед DMU 340 Gantry и DMU 600 Gantry linear.
Кому подходит: тяжёлому машиностроению со сверхкрупными деталями до 20 т - энергетика (корпусы турбин и генераторов), аэрокосмическая отрасль (крупные детали фюзеляжа и двигателей), судостроение (морские компоненты), производство крупногабаритных пресс-форм и штампов.
