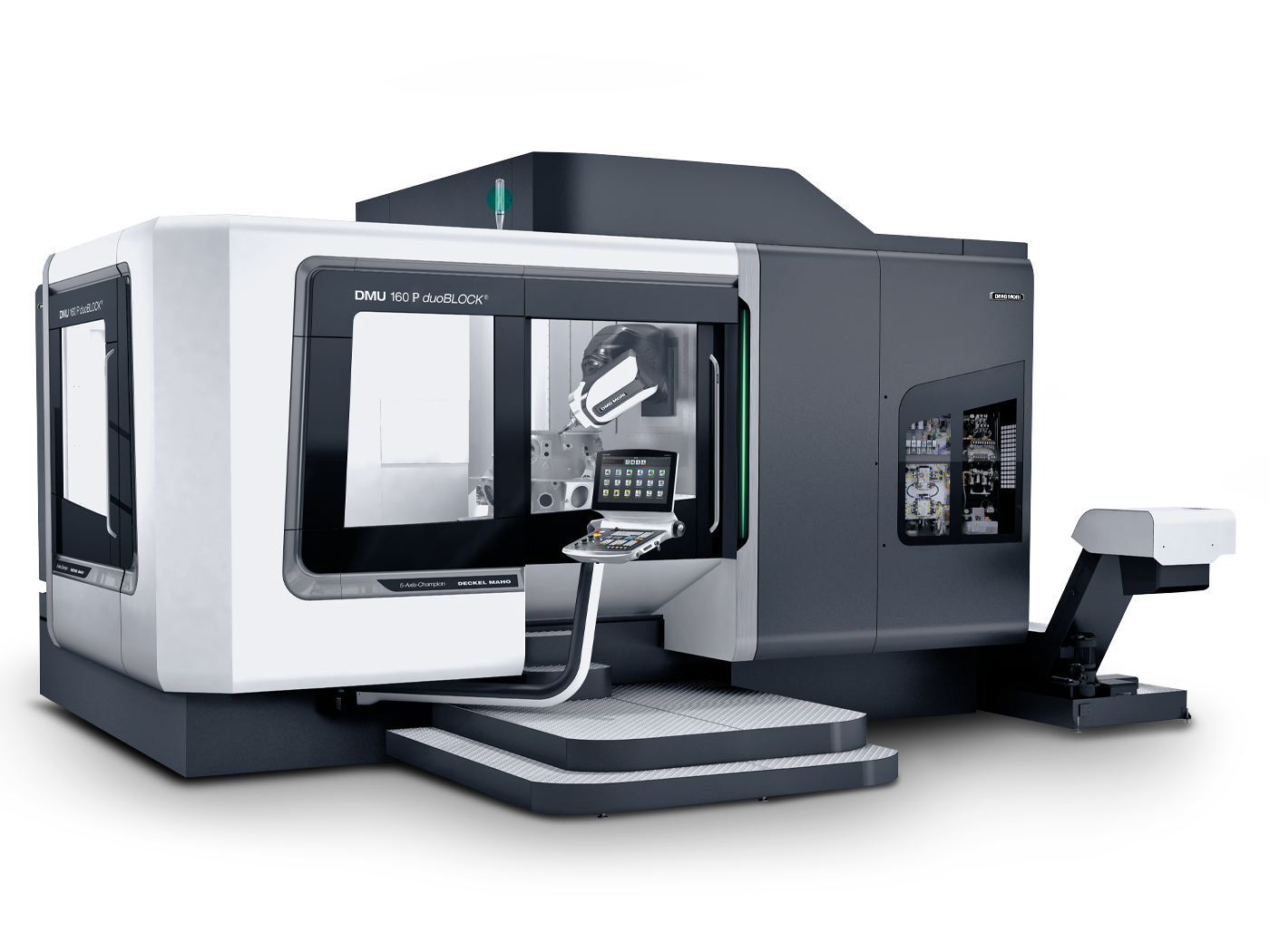

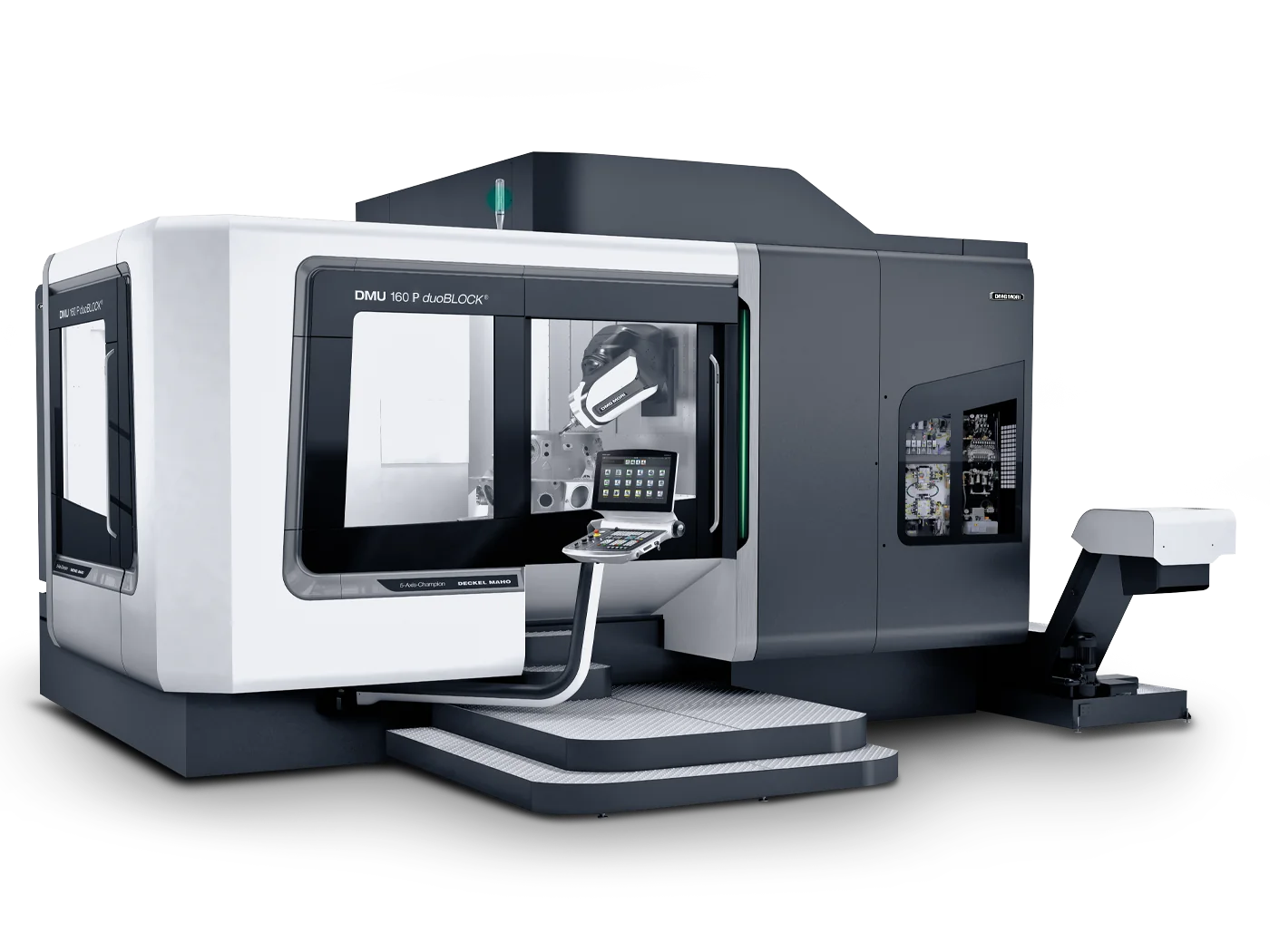

DMU 160 P (FD) duoBLOCK
Сверхкрупноформатный 5-осевой обрабатывающий центр DMG MORI DMU 160 P (FD) duoBLOCK. Ходы 1600×1600×1100 мм, заготовка Ø до 1600 мм, до 4500 кг (3500 кг FD). Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1800 Нм / 52 кВт. DirectDrive стол 400 об/мин, gearSKIVING 2.0, VCS Complete, MPC 2.0.
Технические характеристики
- 5X torqueMASTER
- 1800 Нм, 52 кВт
- Ход оси X
- 1600 мм
- Ход оси Y
- 1600 мм
- Ход оси Z
- 1100 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X
- Тип станка
- Сверхкрупноформатный 5-осевой обрабатывающий центр, платформа duoBLOCK
- Поворотный стол
- DirectDrive до 400 об/мин (mill/turn)
- Конструкция duoBLOCK
- водоохлаждаемый привод подачи, SGS с улучшенным температурным откликом
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN TNC 7
- Ключевые технологии
- - Полная обработка: фрезерование + точение + шлифование
- Магазин инструментов
- компактный дисковый, 453 позиции, время пополнения макс. 5,6 с
- Удалённая диагностика
- NET_service
- Максимальный вес заготовки
- 4500 кг (3500 кг FD)
- Максимальная высота заготовки
- 1775 мм (вариант FD)
- Максимальный диаметр заготовки
- 1600 мм
Подробное описание
DMU 160 P (FD) duoBLOCK - старшая модель платформы duoBLOCK. Зона 1600×1600×1100 мм, грузоподъёмность до 4500 кг - под крупные 5-осевые детали массой до 4,5 т. Портальная компоновка с FD-столом для mill/turn.
Рабочая зона - 1600×1600×1100 мм. Заготовка Ø до 1600 мм, высота до 1775 мм (вариант FD), масса до 4500 кг. Это потолок формата duoBLOCK - следующие модели уже переходят в портальные DMU 200/340/600 Gantry. Подходит для крупногабаритных корпусных деталей и пресс-форм.
Шпиндельный портфель - powerMASTER или 5X torqueMASTER. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1800 Нм, 52 кВт - тяжёлый рез труднообрабатываемых материалов. Для вязких и твёрдых сплавов это даёт съём металла без потери момента на низких оборотах.
DirectDrive стол до 400 об/мин для mill/turn операций. Токарная обработка тел вращения в одной установке с фрезерованием. Сокращает цикл и количество перестановок для комбинированных деталей.
Магазин - компактный дисковый, 453 позиции, время пополнения максимум 5,6 секунды. Конструкция duoBLOCK: водоохлаждаемый привод подачи, датчик роста шпинделя (SGS) с улучшенным температурным откликом. Точность держится в длительной партии даже при тяжёлом резе 4,5-тонных деталей.
Технологии полной обработки: фрезерование + точение + шлифование в одной установке. Интегрированное плоское шлифование для качества поверхности. Балансировка инструмента прямо в станке - стабильная высокоскоростная обработка. Fit in B-axis plunging - врезание с B-осью. gearSKIVING 2.0 - производство зубчатых колес высокой точности в одной установке.
VCS Complete - геометрическая калибровка до +30% к объёмной точности. Реальные перемещения осей откалиброваны, а не идеализированы. Для деталей длиной более метра это критично.
Machine Protection Control (MPC 2.0) - мониторинг вибраций и момента для защиты станка и инструмента. Удалённая диагностика через NET_service.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X. App-based стандартизированный интерфейс, цифровая интеграция.
DMU 160 P выбирают, когда DMU 125 P не хватает по зоне или грузоподъёмности (1800 кг vs 4500 кг). Это потолок платформы duoBLOCK перед переходом на портальные DMU 200 Gantry.
Кому подходит: тяжёлому машиностроению с деталями до 4,5 т (корпусы редукторов, турбин, генераторов, крупная оснастка). Для производств с gearSKIVING 2.0 (зубчатые колёса), плоским шлифованием в одной установке и mill/turn (DirectDrive стол 400 об/мин).
