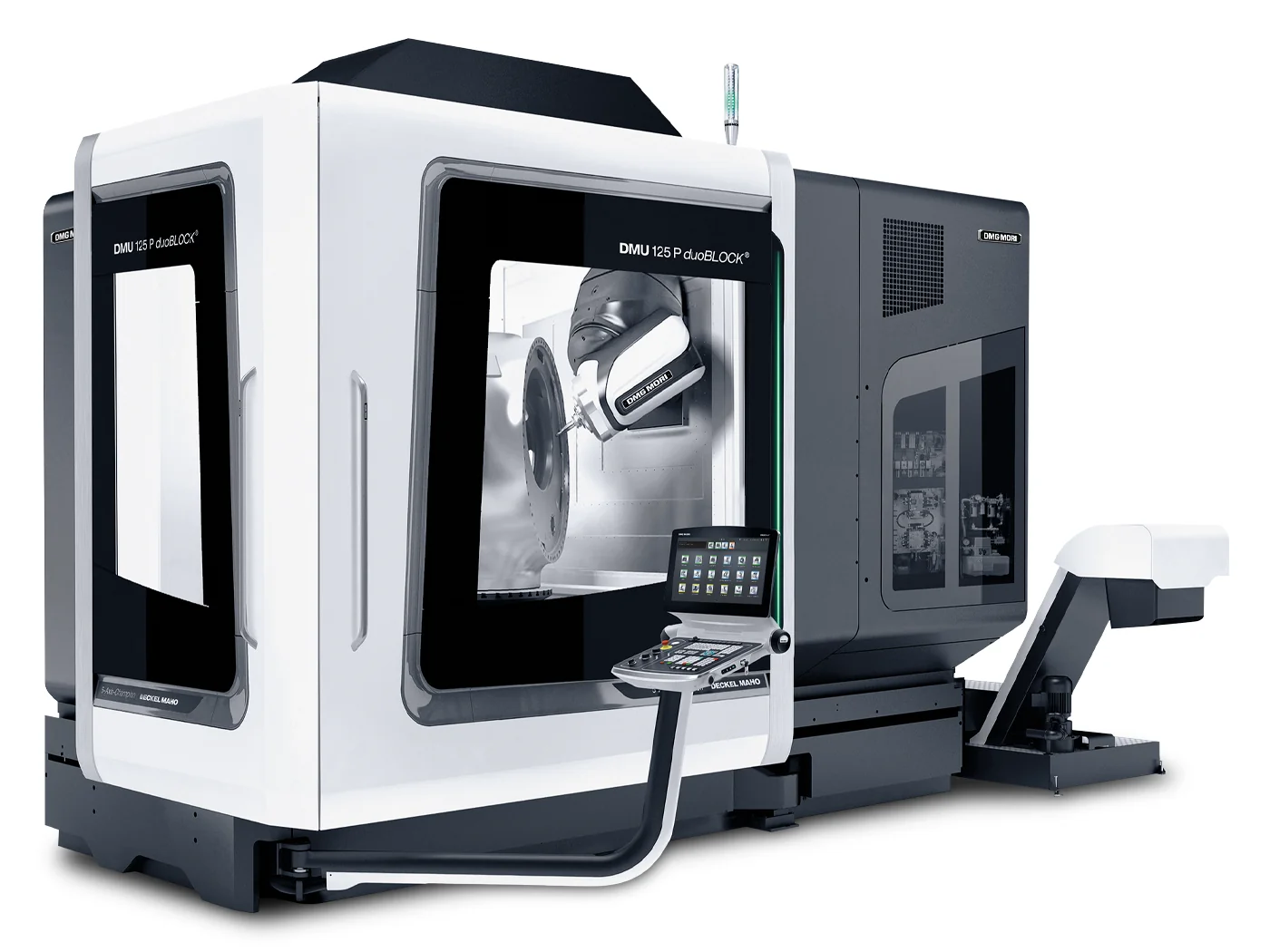

DMU 125 P duoBLOCK
Тяжёлый 5-осевой центр DMG MORI с рамой duoBLOCK и прямым приводом поворотного стола. Ходы 1250 / 1250 / 1000 мм, заготовка Ø 1250 × H 1600 мм, до 2800 кг (FD 2600 кг). Шпиндель powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1800 Нм / 52 кВт, до 18000 об/мин.
Технические характеристики
- Ход оси X
- 1250 мм
- Ход оси Y
- 1250 мм
- Ход оси Z
- 1000 мм
- Заготовка
- Ø 1250 × H 1600 мм
- Тип станка
- 5-осевой обрабатывающий центр, одновременная 5-осевая обработка, рама duoBLOCK, mill/turn
- Шпиндель powerMASTER
- 1000 Нм, 77 кВт (моторный)
- Поворотный стол
- DirectDrive, до 500 об/мин
- Шпиндель 5X torqueMASTER
- 1800 Нм, 52 кВт (зубчатый, опц.)
- Система управления
- CELOS X: SIEMENS Sinumerik ONE / HEIDENHAIN TNC 640
- Магазин инструментов
- до 453 карманов, смена до 5,6 с
- Максимальные обороты
- до 18000 об/мин
- Хвостовик инструмента
- HSK-A100
- Максимальный вес заготовки
- 2800 кг (вариант FD - 2600 кг)
Подробное описание
DMU 125 P duoBLOCK - тяжёлый 5-осевой центр платформы duoBLOCK. Архитектура duoBLOCK: рама из двух вертикальных стоек и горизонтальной поперечины, по которой ходит шпиндельный узел. Такая схема держит тяжёлую заготовку с минимальным вылетом инструмента - выше жёсткость и стабильнее допуск при черновой выборке. Обрабатывает заготовки Ø до 1250 мм, высотой до 1600 мм, массой до 2800 кг (вариант FD - 2600 кг).
Рабочая зона - 1250 × 1250 × 1000 мм по X/Y/Z. Полная одновременная 5-осевая интерполяция - сложная геометрия за одну установку без переустановки между переходами.
Поворотный стол - с прямым приводом DirectDrive, до 500 об/мин. Это превращает станок в токарно-фрезерный: одну и ту же заготовку можно фрезеровать и точить в одной установке, без переустановки и потери базирования. Для корпусных деталей с расточенными отверстиями и наружными токарными поверхностями это убирает второй станок из техпроцесса.
Шпиндель - двух типов на выбор. powerMASTER: моторный шпиндель, 1000 Нм и 77 кВт - для универсальной обработки и тяжёлых расточных операций. 5X torqueMASTER: зубчатый шпиндель, 1800 Нм и 52 кВт - для сверхтяжёлой черновой выборки, где критичен момент на малых оборотах. Обороты - до 18000 об/мин. Хвостовик - HSK-A100.
Магазин инструментов - барабанного типа, до 453 карманов. Время смены инструмента - до 5,6 с. Для техпроцессов с длинным листом инструмента (корпус с десятками расточных и резьбовых операций) ёмкости хватает на полную программу без переналадки магазина.
Управление - на платформе CELOS X: SIEMENS Sinumerik ONE или HEIDENHAIN TNC 640. Обе стойки поддерживают 3D-симуляцию цикла до запуска в металл - на тяжёлых и дорогих заготовках это критично, столкновение на детали массой 2800 кг стоит дороже, чем время на отработку программы.
Конструкция включает охлаждение ШВП и подшипников шпинделя для удержания допуска в длительной партии, а также активный контроль температурного роста шпинделя. Рабочая зона закрыта кабиной, СОЖ - под давлением для отвода стружки из зоны реза.
Кому подходит: производствам тяжёлых корпусных деталей и крупных фланцев до 2800 кг, где нужна одновременная 5-осевая обработка плюс токарно-фрезерные операции на одном столе - тяжелое машиностроение, энергетика, изготовители штампов и пресс-форм.
