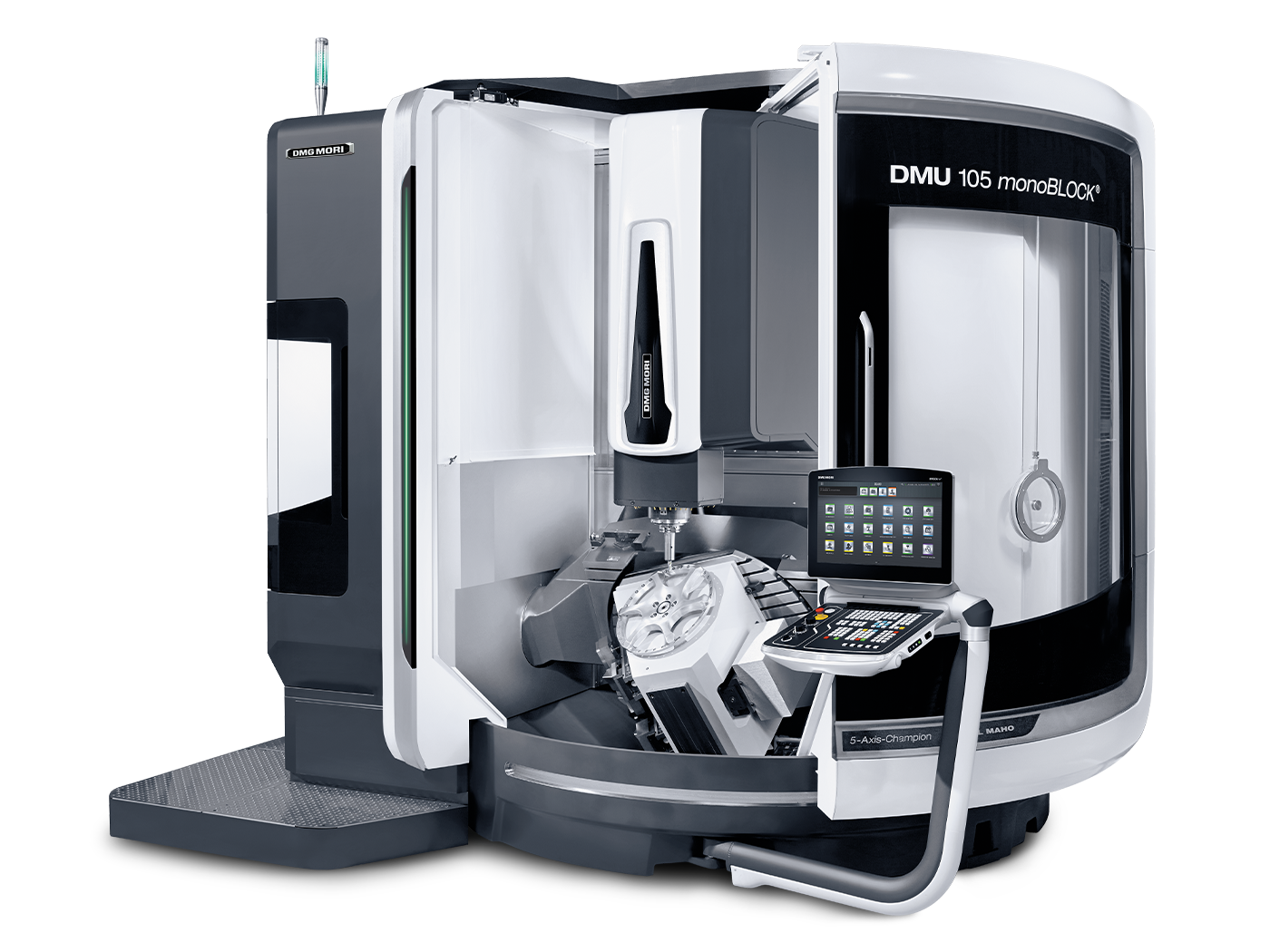

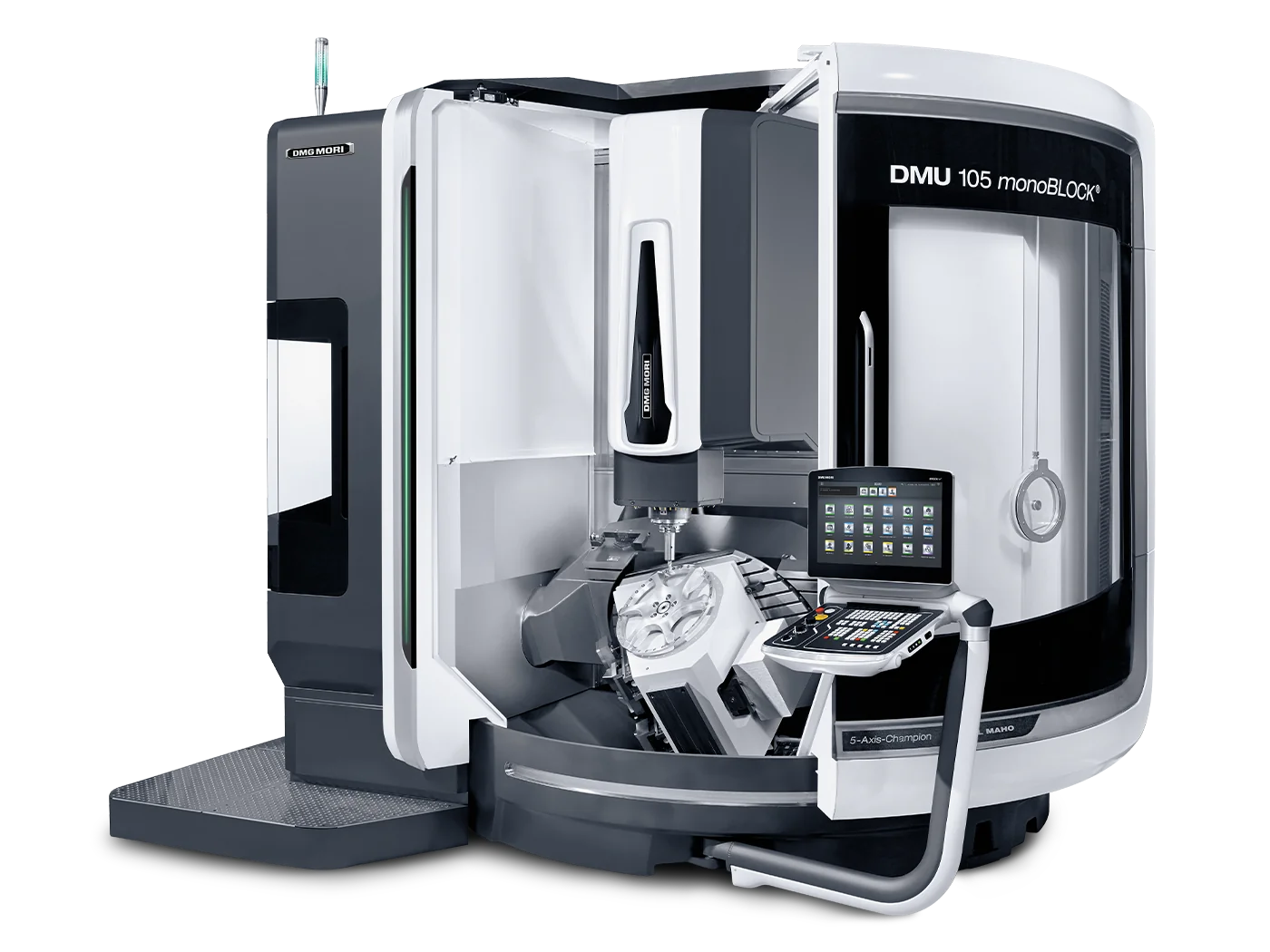

DMU 105 (FD) monoBLOCK
DMU 105 (FD) monoBLOCK - 5-осевой центр с monoBLOCK конструкцией (1135×1050×750 мм, 2000 кг). Роликовые направляющие 55 мм, шарико-винтовые пары ø50/63/50 мм, точность ±5 мкм. Самый широкий диапазон шпинделя: до 30000 об/мин или до 430 Нм.
Технические характеристики
- CELOS X
- опциональная программная платформа (app-based интерфейс, независимый от ЧПУ)
- Дверь
- открытие 1650 мм (неограниченная загрузка)
- Площадь
- 18 м² (самый компактный станок)
- Ход оси X
- 1135 мм (45")
- Ход оси Y
- 1050 мм (41")
- Ход оси Z
- 750 мм (30")
- Точность
- позиционирование ±5 мкм (стандарт)
- Шпиндель
- самый широкий диапазон на рынке
- monoBLOCK конструкция
- - Цельная колонна с большими стабильными направляющими
- Система управления
- HEIDENHAIN TNC7, SIEMENS SINUMERIK ONE
- Высокомоментная опция
- до 430 Нм
- Высокоскоростная опция
- до 30000 об/мин
- Грузоподъемность стола
- - 5-осевая обработка: до 2000 кг
- Инструментальный магазин
- встроенный в станок, до 180 позиций
- Максимальный вес заготовки
- 2000 кг (4409 фунтов)
- Максимальная высота заготовки
- 690 мм (27")
- Максимальный диаметр заготовки
- 1240 мм (49")
- Комбинированное фрезерование/токарная обработка
- до 4000 Нм
Подробное описание
DMU 105 (FD) monoBLOCK - высокопроизводительный 5-осевой обрабатывающий центр с запатентованной конструкцией monoBLOCK для универсальной 5-осевой обработки заготовок диаметром до 1240 мм, высотой до 690 мм и массой до 2000 кг с максимальной стабильностью благодаря FEM-оптимизированной архитектуре из единой отливки и точностью позиционирования ±5 мкм. Рабочая зона: ходы X-1135 мм, Y-1050 мм, Z-750 мм обеспечивают значительное пространство для крупногабаритных деталей. Конструкция monoBLOCK использует цельную колонну с большими стабильными направляющими для максимальной жесткости. Роликовые направляющие 55 мм по всем осям (увеличенные) для исключительной стабильности и высокой грузоподъемности. Шарико-винтовые пары увеличенного размера ø50/63/50 мм по всем осям для надежной передачи высоких усилий. Конструкция достигает максимальной стабильности благодаря FEM-оптимизированной архитектуре из единой отливки. Зажим поворотного стола для точного позиционирования. Точность позиционирования ±5 мкм стандартно для прецизионной обработки. Диапазон шпинделя обеспечивает опции до 30000 об/мин для высокоскоростной обработки или альтернативно до 430 Нм для тяжелой обработки. Грузоподъемность стола до 2000 кг для 5-осевой обработки или до 4000 Нм для комбинированного фрезерования/токарной обработки. Встроенный в станок инструментальный магазин вмещает до 180 позиций для гибкого производства. Две системы управления: HEIDENHAIN TNC7 или SIEMENS SINUMERIK ONE с опциональной программной платформой CELOS X с app-based интерфейсом, независимым от системы ЧПУ. Конструкция представляет собой самый компактный станок с площадью всего 18 м² для эффективного использования пространства. Большое открытие двери 1650 мм обеспечивает неограниченную загрузку заготовок.
Кому подходит: тяжелым производствам с заготовками до 2000 кг и Ø 1240 мм, которым нужен выбор шпинделя между 30000 об/мин и 430 Нм на компактной площади 18 м². Оправдан для подрядчиков авиакосмической отрасли, энергомашиностроения и производителей турбинных компонентов, осваивающих комбинированное фрезерно-токарное производство с моментом стола до 4000 Нм.
