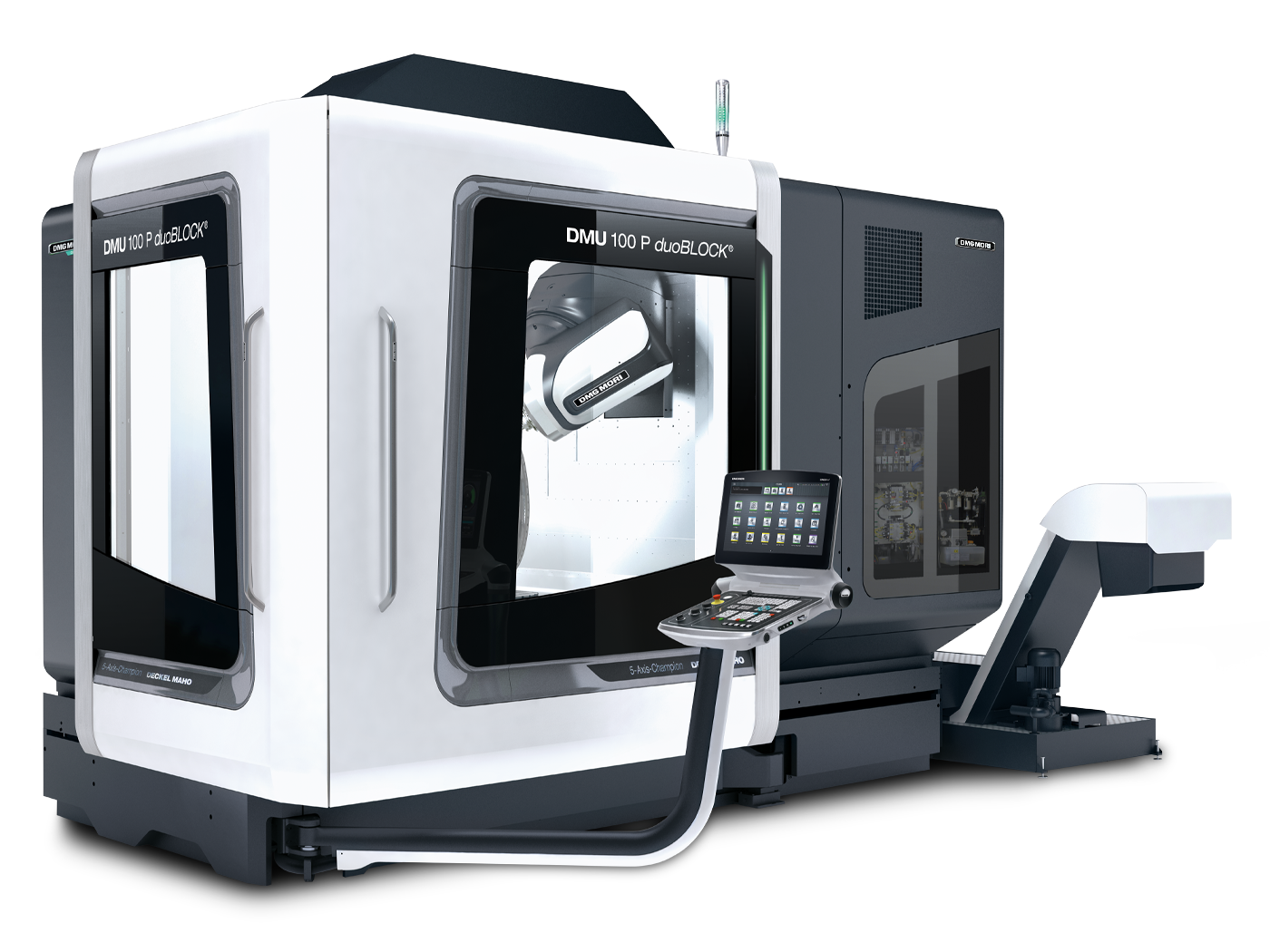

DMU 100 P (FD) duoBLOCK
5-осевой обрабатывающий центр DMG MORI DMU 100 P (FD) duoBLOCK. Ходы 1000×1250×1000 мм, заготовка Ø до 1200 мм, до 2500 кг (2000 кг FD). Шпиндели powerMASTER 1000 Нм / 77 кВт или 5X torqueMASTER 1800 Нм / 52 кВт.
Технические характеристики
- Защита
- MPC 2.0
- Панель
- ERGOline X с 24" мультитач-экраном
- 5X torqueMASTER
- 1800 Нм, 52 кВт
- Ход оси X
- 1000 мм
- Ход оси Y
- 1250 мм
- Ход оси Z
- 1000 мм
- Шпиндель
- - powerMASTER: 1000 Нм, 77 кВт
- Платформа
- CELOS X (NET_service)
- Тип станка
- 5-осевой обрабатывающий центр, платформа duoBLOCK, FD стол
- Автоматизация
- RPS duoBLOCK, AMR 2000, LPP (до 99 паллет, 8 станков), CTS (4000+ инструментов), PH-AMR
- Поворотный стол
- DirectDrive до 500 об/мин (mill/turn)
- Конструкция duoBLOCK
- водоохлаждаемый привод подачи, SGS, YRT-подшипники B/C, направляющие под 2500 кг, внутренне охлаждаемые ШВП
- Полная обработка
- фрезерование + точение + шлифование
- Система управления
- SIEMENS SINUMERIK ONE / HEIDENHAIN TNC 7
- Магазин инструментов
- компактный дисковый, 453 позиции, время пополнения макс. 5,6 с
- Передовые технологии
- плоское шлифование, Fit in B-axis, балансировка 0,3 г/мм, gearSKIVING 2.0, 3D quickSET, VCS Complete (+30% точность), шлифование внутр./наруж./торцевое
- Пакет черновой обработки
- до +50% режущая мощность
- Максимальный вес заготовки
- 2500 кг (стандарт) / 2000 кг (FD)
- Максимальная высота заготовки
- 1600 мм
- Максимальный диаметр заготовки
- 1200 мм
Подробное описание
DMU 100 P (FD) duoBLOCK - средняя модель в крупноформатной платформе duoBLOCK. Построена под 5-осевую обработку крупных деталей с тяжёлым резом и интеграцией фрезерования, точения и шлифования в одной установке. FD - стол Facing and Drilling под тяжёлую торцовую обработку и расточку. Переход от DMU 80/90 P даёт прирост по всем трём осям и грузоподъёмности.
Рабочая зона - 1000×1250×1000 мм. Заготовка Ø до 1200 мм, высота до 1600 мм, масса до 2500 кг (2000 кг в версии FD). Формат для крупных корпусных деталей, фланцев, сложных 5-осевых деталей, турбинных компонентов, крупных штампов. По классу - середина линейки duoBLOCK между DMU 80 и DMU 125.
Шпиндельный портфель - два варианта под разные задачи. powerMASTER: 1000 Нм, 77 кВт - универсальная обработка. 5X torqueMASTER: 1800 Нм, 52 кВт - тяжёлая обработка труднообрабатываемых материалов с максимальным моментом. DirectDrive стол до 500 об/мин - токарно-фрезерные операции mill/turn в одной установке без переустановки. Полная обработка фрезерование + точение + шлифование.
Платформа duoBLOCK - максимум жёсткости. Полностью водоохлаждаемый привод подачи для термостабильности. Датчик роста шпинделя (SGS) компенсирует тепловое расширение. Большие диаметры YRT-подшипников на осях B и C. Широкие линейные направляющие под нагрузку 2500 кг. Внутренне охлаждаемые ШВП в стандарте. Пакет черновой обработки - до +50% режущая мощность на тяжёлом резе.
Магазин инструментов - компактный дисковый, 453 позиции в стандарте, время пополнения максимум 5,6 секунды. На длинных техпроцессах с большим набором фрез и сверловок это позволяет не менять магазин. Полная обработка: фрезерование + точение + шлифование в одной установке.
Передовые интегрированные технологии: плоское шлифование с акустическими датчиками эмиссии, Fit in B-axis plunging (расширенная внутренняя обработка), балансировка инструмента в станке (0,3 г/мм), gearSKIVING 2.0 (зубчатые колеса), 3D quickSET (проверка кинематики), VCS Complete (объёмная калибровка до +30% к точности), шлифование внутреннее/наружное/торцевое.
Управление - SIEMENS SINUMERIK ONE или HEIDENHAIN TNC 7, обе с платформой CELOS X. Панель ERGOline X с 24" мультитач-экраном. App-based интерфейс, удалённая диагностика NET_service. MPC 2.0 (Machine Protection Control) - мониторинг вибраций и защита от столкновений.
Автоматизация: RPS duoBLOCK (роботизированная смена паллет), AMR 2000 (автономный мобильный робот), LPP (линейное паллетное хранилище до 99 паллет и 8 станков), CTS (центральное хранилище более 4000 инструментов), PH-AMR (коллаборативная паллетная автоматизация со свободной компоновкой).
DMU 100 P - рабочая лошадка среднего и крупного производства. Для цеха, которому DMU 80/90 не хватает по зоне или грузоподъёмности, DMU 100 P даёт прирост без переплаты за DMU 125.
Кому подходит: производствам крупных 5-осевых деталей до 2,5 т с тяжёлым резом (5X torqueMASTER 1800 Нм) и интеграцией шлифования и точения, зубчатых передач (gearSKIVING 2.0), точной оснастки и пресс-форм. Для тех, кому нужна жёсткость duoBLOCK на формате Ø до 1200 мм и готовность к паллетной автоматизации LPP/CTS для безлюдного производства.
