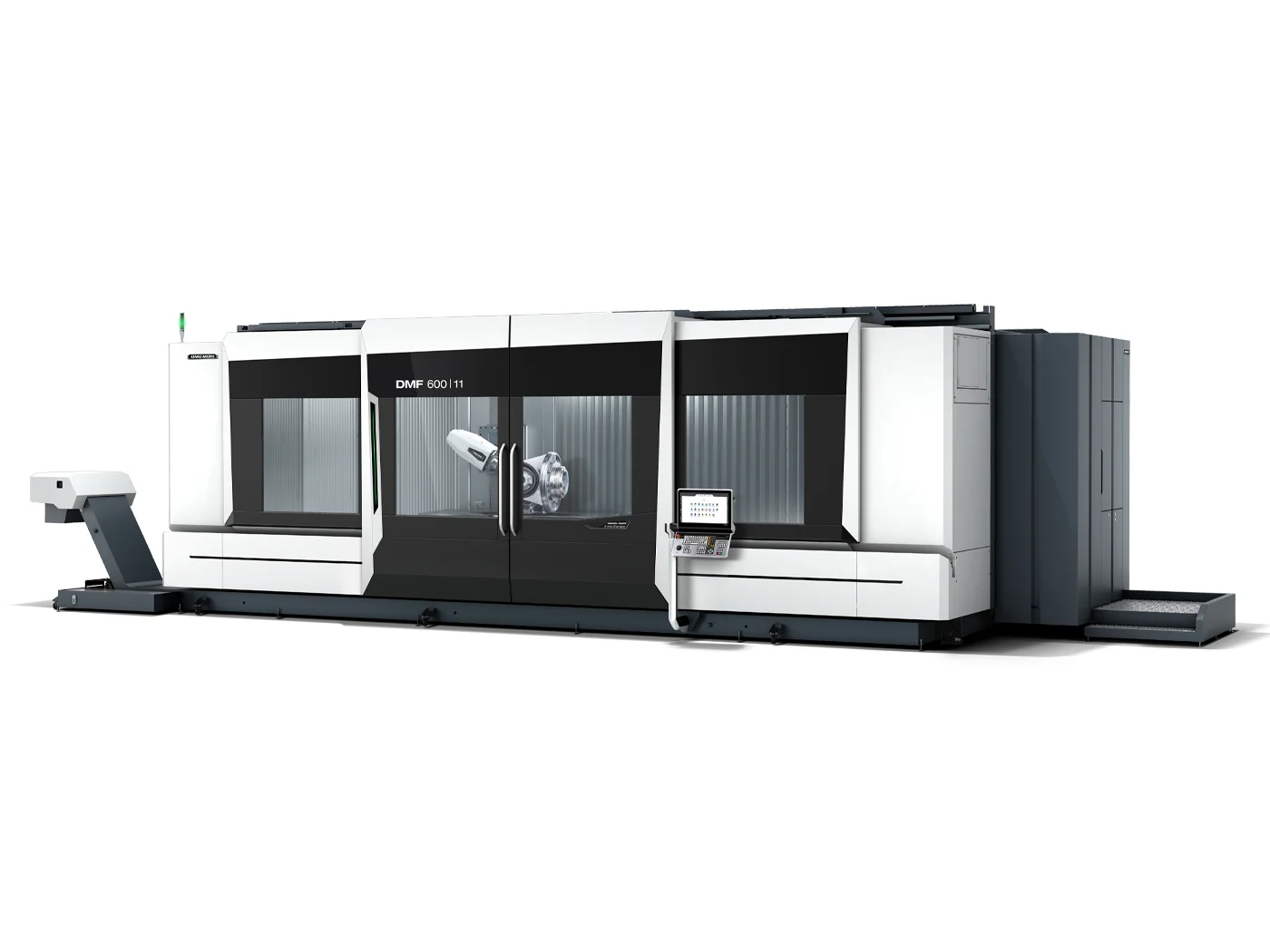

DMF 600|11 (FD, linear)
Длинноходовой 5-осевой центр DMG MORI серии DMF с линейными направляющими. Ход X 6000 мм, Y 1100 мм, Z 1050 мм. Заготовка Ø до 1400 мм, длина до 7200 мм, масса до 12000 кг. Конфигурация FD под комплексную обработку.
Технические характеристики
- Ходы X/Y/Z
- 6000 / 1100 / 1050 мм
- Тип станка
- Длинноходовой 5-осевой центр серии DMF с линейными направляющими
- Конфигурация
- FD с поворотным столом под токарно-фрезерную обработку
- Максимальный вес заготовки
- 12000 кг
- Максимальная длина заготовки
- 7200 мм
- Максимальная высота заготовки
- 1100 мм
- Максимальный диаметр заготовки
- 1400 мм
Подробное описание
DMF 600|11 (FD, linear) - длинноходовой 5-осевой обрабатывающий центр DMG MORI серии DMF с линейными направляющими. Ход по оси X 6000 мм, Y 1100 мм, Z 1050 мм. Максимальный диаметр заготовки 1400 мм, длина 7200 мм, высота 1100 мм, масса до 12000 кг. Конфигурация FD указывает на поворотный стол под комплексную обработку.
Ключевой параметр - ход X 6000 мм. Это станок под длинномерные детали, где обычные портальные или универсальные 5-осевые центры становятся недостаточными по длине. Сюда попадают: авиационные балки и панели, лонжероны, длинные корпусы энергетического оборудования, рамы и балки тяжелонагруженных машин, длинные элементы прессового и литьевого инструмента, колонны и штанги крупногабаритной техники.
Слово linear в обозначении - указание на линейные направляющие по осям. Они дают высокую скорость перемещения и быстрый холостой ход, что на длинных деталях (ход X 6 м) экономит заметное время цикла. Для серийной обработки длинномерной номенклатуры это снижает время на холостые проходы.
Конфигурация FD позволяет объединять фрезерование и токарную обработку на крупной детали. Поворотный стол работает как токарный шпиндель, и на длинной заготовке можно за один установ провести фрезерные операции и токарную обработку тел вращения. Для крупных валов и осей это снимает передачу детали между станками.
Грузоподъёмность 12000 кг - это класс самых тяжёлых деталей в линейке DMG MORI. На массе 12 тонн станина и направляющие рассчитаны под инерцию заготовки и усилия съёма. Линейные направляющие усилены под этот класс нагрузки.
Длина заготовки до 7200 мм при ходе X 6000 мм означает, что деталь можно обработать по длине с переустановкой, либо вести длинную операцию с вылетом за рабочую зону. Для авиационных балок и длинных корпусов это рабочий формат.
Кому подходит: цехам авиационной, энергетической и тяжелонагруженной номенклатуры с длинномерными крупногабаритными деталями - балками, лонжеронами, длинными корпусами и рамами, где ход X обычных 5-осевых центров недостаточен, а масса детали доходит до 12 тонн.
