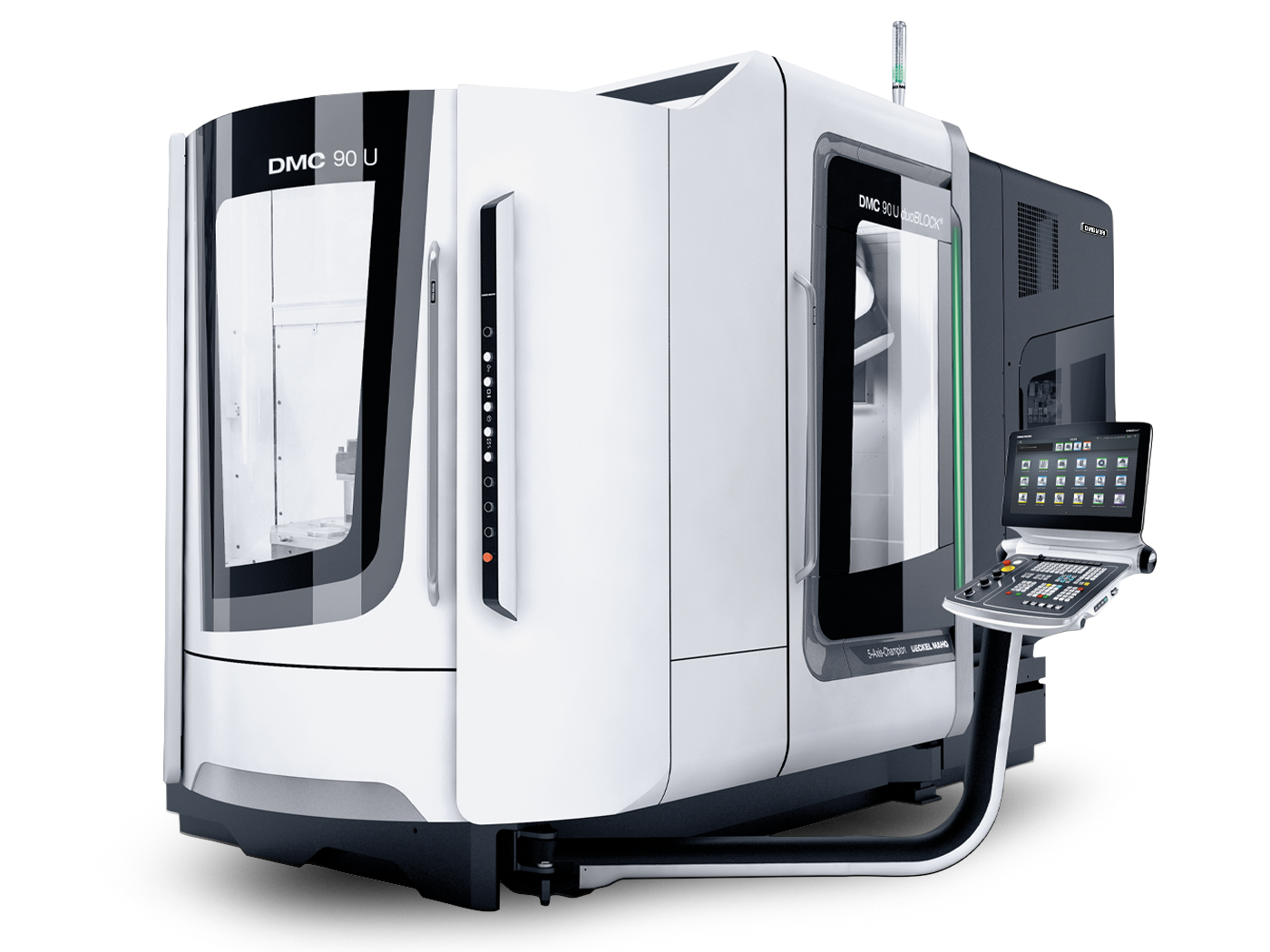

DMC 90 U duoBLOCK
Вертикальный 5-осевой обрабатывающий центр DMG MORI DMC 90 U duoBLOCK. Ходы 900×1050×850 мм, заготовка Ø до 900 мм, до 1400 кг. Шпиндель 430 Нм / 52 кВт с пакетом черновой обработки до +50% режущей мощности. Быстрая компактная смена паллет в стандарте, направляющие 55 мм, YRT-подшипники B/C осей, доступность 96%.
Технические характеристики
- Стол
- грузоподъёмность 1400 кг, быстрая компактная вращающаяся смена паллет (стандарт)
- Ход оси X
- 900 мм
- Ход оси Y
- 1050 мм
- Ход оси Z
- 850 мм
- Шпиндель
- 430 Нм, 52 кВт, с пакетом черновой обработки до +50% режущей мощности
- Платформа
- CELOS X
- Тип станка
- Вертикальный 5-осевой обрабатывающий центр, платформа duoBLOCK
- Направляющие
- линейные 55 мм
- Автоматизация
- совместимость с RPS duoBLOCK, AMR 2000, LPP, CTS, PH-AMR
- Поворотные оси
- B и C с YRT-подшипниками большого диаметра, 5-осевая одновременная обработка
- Конструкция duoBLOCK
- - Внутренне охлаждаемые ШВП Ø 50/50/50 мм (стандарт)
- Доступность станка
- 96%
- Система управления
- HEIDENHAIN TNC 7 / SIEMENS SINUMERIK ONE
- Максимальный вес заготовки
- 1400 кг
- Максимальная высота заготовки
- 1450 мм
- Максимальный диаметр заготовки
- 900 мм
Подробное описание
DMC 90 U duoBLOCK - вертикальный вариант платформы duoBLOCK на формате 900 мм. Та же зона обработки, что у DMU 90 P, но с вертикальной компоновкой шпинделя и быстрым паллетным сменщиком в стандарте. Братская модель DMC 80 U на один шаг больше по X.
Рабочая зона - 900×1050×850 мм. Заготовка Ø до 900 мм, высота до 1450 мм, масса до 1400 кг. Переход от DMC 80 U даёт дополнительные 100 мм по X - под более длинные корпусные детали. Грузоподъёмность 1400 кг - формат для партионных средних корпусных деталей.
Шпиндель - моторшпиндель 430 Нм и 52 кВт. С пакетом черновой обработки - до +50% режущая мощность на тяжёлом резе. Тот же шпиндельный портфель, что у DMU 90 P. Поворотные оси B и C с YRT-подшипниками большого диаметра - стабильное позиционирование для точной 5-осевой одновременной обработки сложных геометрий.
Главное отличие от DMU 90 P - компоновка под партионную работу. Быстрая компактная вращающаяся система смены паллет в стандарте - параллельная настройка, пока станок работает на другой паллете. Грузоподъёмность стола 1400 кг под эту компоновку. Линейные направляющие 55 мм - жёсткость и стабильность.
Конструкция duoBLOCK: внутренне охлаждаемые ШВП Ø 50/50/50 мм в стандарте, водоохлаждаемый привод подачи, датчик роста шпинделя (SGS) для компенсации удлинения, FEM-оптимизация всех компонентов. Доступность станка 96% - максимум времени резки. Те же меры по точности, что у DMU 90 P, но компоновка под партионное производство.
Управление - на выбор: HEIDENHAIN TNC 7 или SIEMENS SINUMERIK ONE, обе с платформой CELOS X. App-based стандартизированный интерфейс для удобного управления и цифровой интеграции. Совместимость с паллетной автоматизацией RPS duoBLOCK, AMR 2000, LPP, CTS, PH-AMR.
DMC 90 U - рабочий выбор для партионного производства средних 5-осевых деталей с частой сменой номенклатуры. Когда DMC 80 U не хватает по зоне X, а DMC 100 U избыточен.
Кому подходит: партионным производствам средних 5-осевых деталей до 1,4 т с быстрым паллетным сменщиком в стандарте и тяжёлым резом (пакет черновой +50%). Для цехов, где частая смена номенклатуры и нужна параллельная настройка на следующую паллету.
