Swiss GT 13B

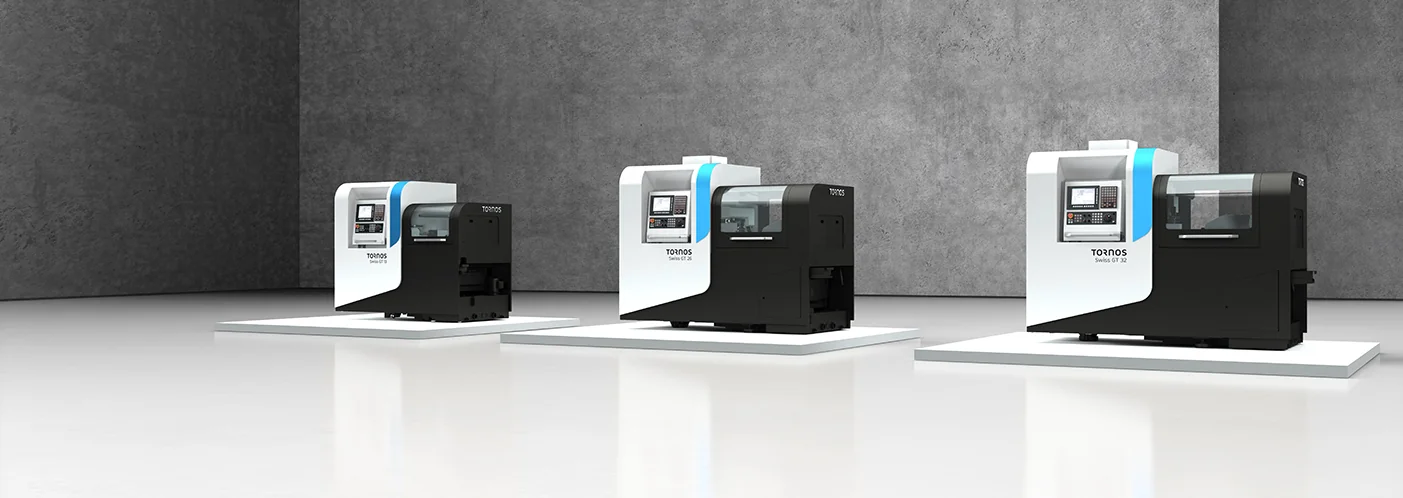

Tornos Swiss GT 13B (StarragTornos Group) - автомат продольного точения для прутка до 13 мм с B-осью. 5 одновременно работающих осей, до 28 инструментов (15 вращающихся), контр-шпиндель 10000 об/мин. Опции: polygon и thread-whirling.
Технические характеристики
- B-ось
- до 15 вращающихся инструментов (2×3 вращающихся шпинделя)
- Тип станка
- автомат продольного точения Swiss-type с B-осью
- Производитель
- Tornos SA (Мутье, Швейцария), StarragTornos Group AG
- Контр-шпиндель
- до 10000 об/мин
- Опция polygon-узел
- до 6000 об/мин, инструмент Ø до 80 мм
- Опция thread-whirling узел
- 5700 об/мин, угол ±25°, инструмент Ø до 10 мм
- Вращающиеся инструменты
- до 15
- Программное обеспечение
- TB-DECO ADV, TISIS
- Максимальный диаметр прутка
- 13 мм (главный шпиндель)
- Общее количество инструментов
- до 28
- Работа без направляющей втулки
- Да
- Количество одновременно работающих осей
- 5 (5 линейных + B-ось)
- Частота вращения приводного инструмента
- до 9000 об/мин
- Стандартная длина детали (с вращающейся втулкой)
- 190 мм
Подробное описание
Tornos Swiss GT 13B - версия базового Swiss GT 13 с поворотной B-осью от Tornos SA (Мутье, Швейцария, в составе StarragTornos Group AG с декабря 2023 года). Станок рассчитан на пруток до 13 мм и закрывает нишу сложных микродеталей, где нужна угловая обработка: медицинские костные винты, стоматологические имплантаты, часовые компоненты. B-ось добавляет угловое фрезерование и сверление в той же установке детали.
B-ось несёт до 15 вращающихся инструментов на двух группах по три шпинделя (2×3). Частота вращения приводного шпинделя - до 9000 об/мин. В сумме станок имеет 5 одновременно работающих осей (5 линейных плюс B-ось), что даёт полноценную 5-осевую схему на прутке 13 мм. Общая ёмкость магазина - до 28 инструментов при 15 вращающихся. На таком диаметре это редкая комбинация плотности инструмента и угловых возможностей.
Стандартная длина детали при работе с вращающейся направляющей втулкой - 190 мм. Это закрывает и короткие часовые оси, и более длинные медицинские стержни. Контр-шпиндель развивает до 10000 об/мин и доводит обратную сторону детали без переустановки. Работа с направляющей втулкой и без неё - в зависимости от длины детали и задачи экономии материала.
Для угловой и специфической обработки предусмотрены две опциональные единицы. Polygon-узел - до 6000 об/мин, под инструмент Ø 80 мм - для шестигранников и гранёных головок за одну установку. Thread-whirling узел - 5700 об/мин, угол наклона ±25°, под инструмент Ø 10 мм - для резьбы на костных винтах и аналогичных медицинских деталей. Обе опции ставятся в позиции B-оси.
По сравнению с базовым Swiss GT 13 версия 13B добавляет угловые операции, которые у базовой модели недоступны или ограничены. Для техпроцессов, где костные винты или детали с наклонными отверстиями идут в одном потоке с обычной токарной номенклатурой, это убирает второй станок или подрядчика.
Кому подходит: контрактным производствам медицинских имплантатов (костные винты, стоматологические абатменты), часовым производствам сложных компонентов с наклонными элементами и предприятиям микромеханики, где нужна 5-осевая обработка прутка 13 мм с угловыми операциями в одной установке.
