Star SX-38 Type A/B

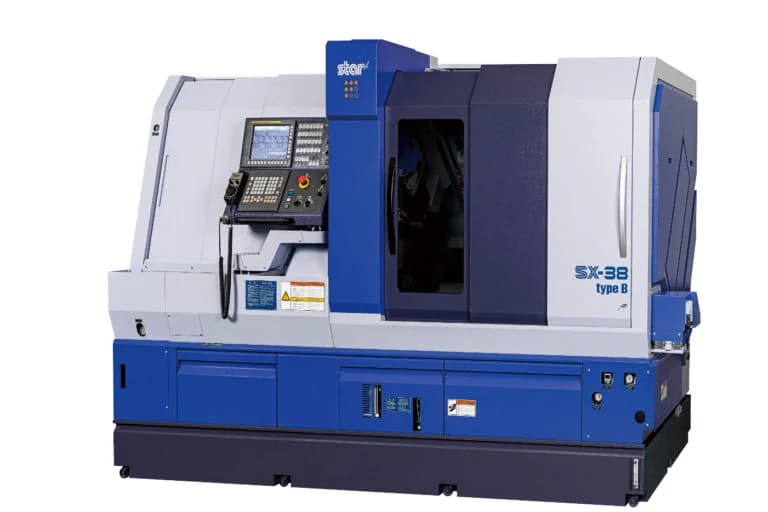

Star SX-38 Type A/B — флагманский 12-осевой токарный автомат продольного точения с наклонной станиной, осью B с углом поворота 135 градусов, максимальным диаметром прутка 38 мм (95 мм NGB), частотой вращения 7000 об/мин и мощностью 7,5/11 кВт. Комбинация Gang + Turret, до 80 резидентных инструментов, допуски до 0,003 мм.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
Star SX-38 Type A/B — это флагманский токарный автомат продольного точения (Swiss-type) компании Star CNC Machine Tool Corp. (г. Кикугава, Сидзуока, Япония), воплощающий все передовые технологии и максимальные возможности, доступные в автоматах продольного точения. С 12 управляемыми осями, осью B, наклонной станиной и вместимостью до 80 резидентных инструментов SX-38 устанавливает новый стандарт производительности и функциональности в классе автоматов для прутка 38 мм.
Наклонная станина (Slant-bed) обеспечивает оптимальное распределение сил резания, эффективный отвод стружки и повышенную жесткость конструкции. Угол наклона оптимизирован для минимизации теплового влияния на геометрию станка и обеспечения гравитационного отвода стружки из зоны обработки.
Ось B с углом поворота 135 градусов предоставляет исключительные возможности для многоугловой обработки. Широкий диапазон поворота инструмента позволяет обрабатывать детали с любыми угловыми элементами, включая наклонные отверстия, скосы, криволинейные контуры и пересекающиеся каналы. Type B оснащен полноценной осью B, в то время как Type A предлагает упрощенную конфигурацию.
Комбинированная инструментальная система Gang + Turret объединяет скорость гребенчатого суппорта (минимальное время смены инструмента) с гибкостью револьверной головки (приводной инструмент, сложные операции). Суммарная вместимость до 80 резидентных инструментов является рекордным показателем для автоматов продольного точения, позволяя обрабатывать детали любой сложности без переналадки.
Главный шпиндель с частотой вращения до 7000 об/мин и мощностью 7,5/11 кВт обеспечивает производительную обработку прутка диаметром до 38 мм из любых материалов. Контршпиндель с идентичными параметрами 7,5/11 кВт позволяет выполнять полноценную тыльную обработку. Заявленная точность позиционирования до 0,003 мм свидетельствует об исключительном качестве изготовления и сборки станка.
12-осевая конфигурация управляется системой ЧПУ Fanuc 31i-B5, обеспечивающей максимальную вычислительную мощность для координации всех осей и каналов обработки. Габаритные размеры 2955x1430x1975 мм и масса 5800 кг обеспечивают необходимую жесткость для стабильной прецизионной обработки при полной загрузке всех инструментальных систем.
SX-38 — это вершина инженерной мысли Star, предназначенная для предприятий с наивысшими требованиями к сложности, точности и производительности обработки. Станок позволяет заменить несколько обычных автоматов одним SX-38, консолидируя производственный процесс и сокращая количество переустановок.
