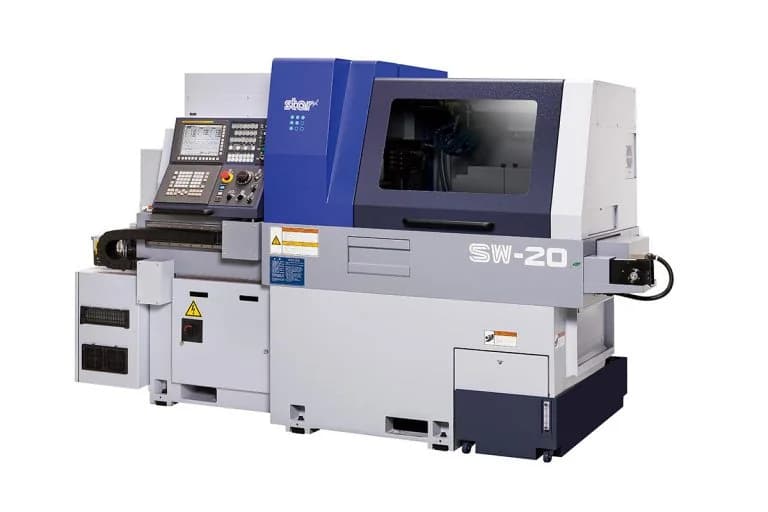

Star SW-20
Star SW-20 - 11-осевой токарный автомат продольного точения с осью B для многоугловой обработки, максимальным диаметром прутка 20 мм, частотой вращения 10000 об/мин и мощностью 2,2/3,7 кВт.
Технические характеристики
- Тип
- Токарный автомат продольного точения (Swiss-type)
- Режим GB
- Стандартная комплектация
- Режим NGB
- Стандартная комплектация
- Star Motion Control
- Оптимизация траекторий и циклов
- Назначение
- Многоугловая обработка
- Масса станка
- 3400 кг
- Переключение
- GB/NGB в стандарте
- Количество осей
- 11
- Мощность привода
- 2,2/3,7 кВт
- Система управления
- Fanuc 31i-B5
- Длина x Ширина x Высота
- 2588 x 1300 x 1765 мм
- Максимальный диаметр прутка
- 20 мм
- Максимальная частота вращения
- 10000 об/мин
Подробное описание
Star SW-20 - это высший класс 11-осевого токарного автомата продольного точения (Swiss-type) серии SW, разработанный компанией Star CNC Machine Tool Corp. (г. Кикугава, Сидзуока, Япония) для производства деталей максимальной сложности. С 11 управляемыми осями SW-20 является одним из наиболее многоосевых автоматов в модельном ряду Star, предоставляя беспрецедентные возможности для комплексной обработки.
Наличие оси B обеспечивает угловое позиционирование инструмента для многоугловой обработки, позволяя фрезеровать наклонные плоскости, сверлить отверстия под произвольными углами и создавать сложные контуры, которые невозможно выполнить на автоматах без оси B. В сочетании с 11 осями это открывает возможности для создания деталей самой сложной геометрии за одну установку.
Главный шпиндель обеспечивает частоту вращения до 10000 об/мин при мощности 2,2/3,7 кВт. Система Star Motion Control оптимизирует траектории перемещений и последовательность операций, автоматически минимизируя время холостых ходов. Эта фирменная технология Star особенно эффективна на многоосевых автоматах, где сложность программы обработки и количество перемещений значительно выше.
Система переключения GB/NGB входит в стандартную комплектацию, обеспечивая гибкость при обработке как длинных тонких деталей (с направляющей втулкой), так и коротких деталей увеличенного диаметра (без направляющей втулки) с экономией материала.
Система ЧПУ Fanuc 31i-B5 обладает высокой вычислительной мощностью, необходимой для управления 11 осями и координации сложных многоканальных программ обработки. Габаритные размеры 2588x1300x1765 мм и масса 3400 кг обеспечивают оптимальное соотношение компактности и жесткости конструкции.
SW-20 занимает позицию между SR-20R IV и флагманским SX-38, предлагая максимальное количество осей для 20-мм класса с осью B и системой Star Motion Control. Это выбор для предприятий, производящих наиболее сложные детали малого и среднего диаметра.
Кому подходит: контрактным производствам сложных медицинских имплантатов, зубных абатментов и аэрокосмических компонентов с многоугловой геометрией из прутка до 20 мм, где оправданы 11 осей с осью B и оптимизация циклов через Star Motion Control за одну установку.
