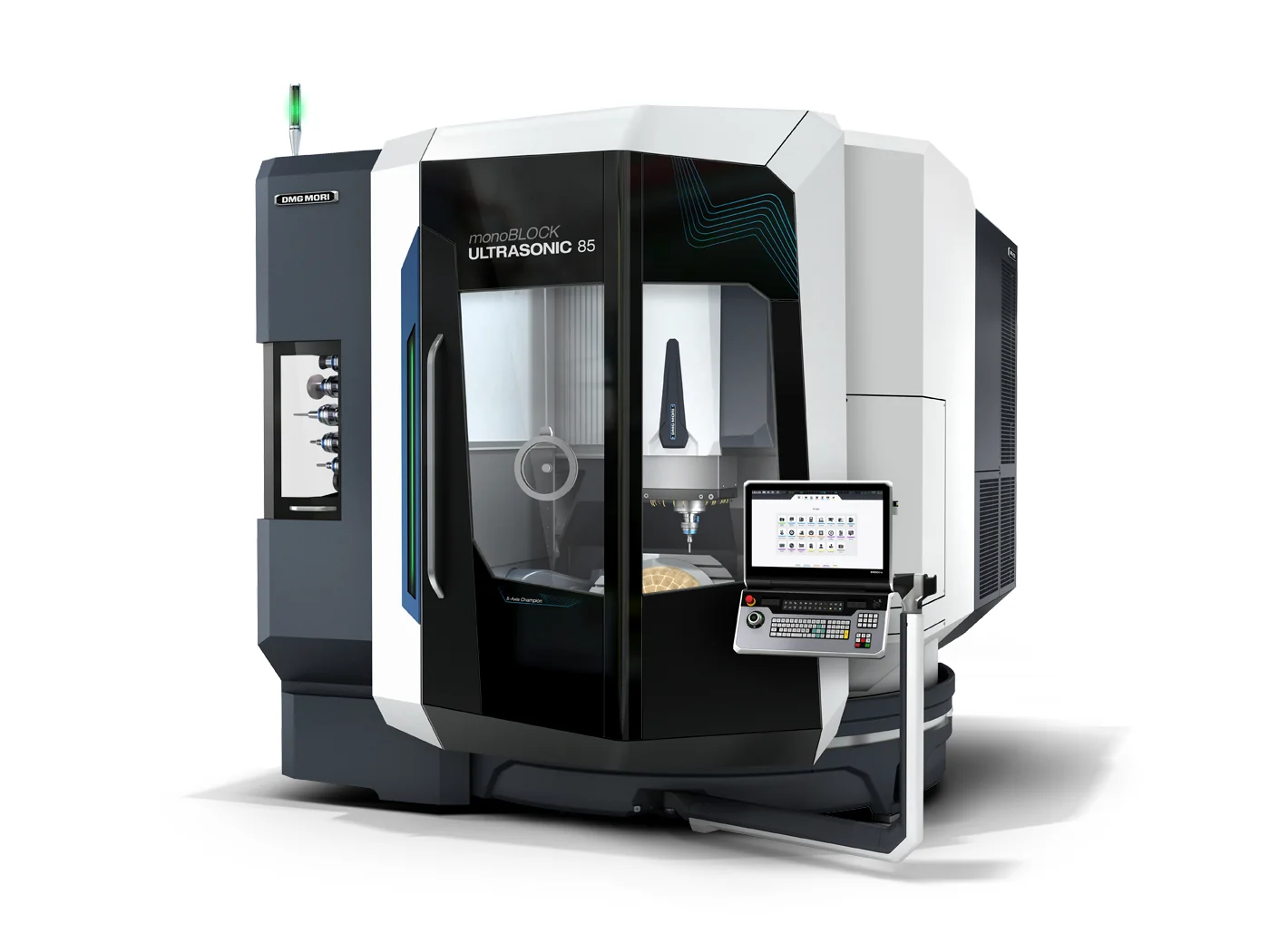

ULTRASONIC 85 2nd Generation
Самый крупный текущий ULTRASONIC-центр, 2-е поколение, monoBLOCK. Ходы ~935/850/650 мм, заготовка до Ø 1040 мм и H 590 мм, нагрузка 1500 кг. Шпиндель до 30000 об/мин или до 430 Нм. Для крупногабаритных деталей из керамики и стекла.
Технические характеристики
- Тип
- самый крупный текущий ULTRASONIC-центр, 2-е поколение, monoBLOCK
- Ход X/Y/Z
- ~935/850/650 мм
- Площадь
- 12 м²
- Шпиндель
- до 30000 об/мин или опц. до 430 Нм, HSK-A63
- Заготовка
- Ø до 1040 мм, H до 590 мм, нагрузка до 1500 кг
- Ультразвук
- 3-е поколение, HSK-A63, амплитуда до 15 мкм, снижение усилия до 50%
- Конструкция
- monoBLOCK, роликовые направляющие 55 мм, ШВП Ø 50 мм
- Магазин инструмента
- до 180 позиций
- Точность позиционирования
- 5 мкм
Подробное описание
ULTRASONIC 85 2nd Generation - самый крупный из текущих 5-осевых ULTRASONIC-центров DMG MORI. Построен на той же monoBLOCK-архитектуре, что ULTRASONIC 65, но с увеличенной рабочей зоной и грузоподъёмностью. Закрывает крупногабаритную номенклатуру из продвинутых материалов - крупных подшипниковых колец, полупроводниковых компонентов большого габарита, оптики и технической керамики.
Рабочая зона: ходы X/Y/Z ~935/850/650 мм. Заготовка Ø до 1040 мм, H до 590 мм, нагрузка до 1500 кг. Шпиндель - до 30000 об/мин (высокоскоростной) или опционально до 430 Нм (тяжёлая обработка). Интерфейс HSK-A63. Магазин инструмента - до 180 позиций.
monoBLOCK - цельная отливка колонны. Роликовые направляющие 55 мм на всех осях, шарико-винтовые передачи Ø 50 мм. Точность позиционирования 5 мкм в стандарте. Площадь основания 12 м² - больше, чем у ULTRASONIC 65, но сопоставима при существенно большей рабочей зоне.
Ультразвук 3-го поколения: амплитуда до 15 мкм, снижение усилия до 50%, Ra < 0,1 мкм на чистовых, совместимость с актуаторами 2-го и 3-го поколения. Автоматическое определение частоты, контроль мощности в реальном времени.
Для закупщика и главного инженера: ULTRASONIC 85 имеет смысл ставить, когда габарит или масса детали выходит за рамки ULTRASONIC 65, но всё ещё нужна monoBLOCK-компоновка (а не портальная, как у ULTRASONIC 200/210). Это последний ULTRASONIC-центр в линейке monoBLOCK, дальше идут портальные модели.
Кому подходит: производствам крупногабаритных деталей из продвинутых материалов (крупные подшипниковые кольца, полупроводниковые держатели большого габарита, оптика, техническая керамика) массой до 1500 кг, где ULTRASONIC 65 не дотягивает по габариту или грузоподъёмности.
