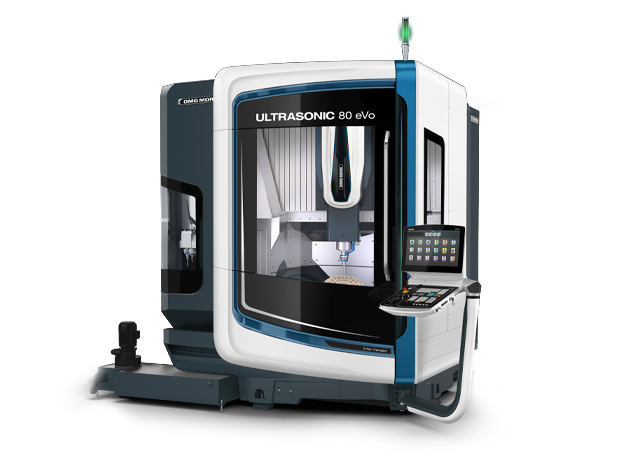

ULTRASONIC 80 eVo linear
5-осевой ULTRASONIC-центр с линейными приводами, крупный класс eVo. Ходы ~850/750/650 мм, шпиндель до 30000 об/мин. Ультразвук 3-го поколения с амплитудой до 15 мкм. Для крупногабаритных деталей из керамики, стекла, полупроводниковой номенклатуры.
Технические характеристики
- Тип
- 5-осевой ULTRASONIC-центр с линейными приводами, крупный класс eVo
- B-ось
- -5°/+110°
- Привод
- линейный, безызносный
- Ход X/Y/Z
- ~850/750/650 мм
- Шпиндель
- speedMASTER до 20000 об/мин (ст.), до 24000 об/мин или до 200 Нм (опц.)
- C-ось mill-turn
- до 1200 об/мин
- Ультразвук
- 3-е поколение, HSK-A63/HSK-A100, амплитуда до 15 мкм, снижение усилия до 50%, Ra < 0,1 мкм
- Управление
- SIEMENS
- Программные модули
- microDRILL (32000 об/мин), intoolSENSOR, feedCONTROL, axialGRINDING, MPC 2.0
Подробное описание
ULTRASONIC 80 eVo linear - 5-осевой ULTRASONIC-центр DMG MORI с линейными приводами, крупный класс линейки eVo. Старшая модель линейки eVo - больше рабочая зона и выше грузоподъёмность, чем у ULTRASONIC 60 eVo linear. Построен под крупногабаритные детали из продвинутых материалов.
Рабочая зона: ходы X/Y/Z ~850/750/650 мм (по конфигурации). Линейные приводы - безызносные, высокая динамика. Шпиндель speedMASTER до 20000 об/мин (стандарт), до 24000 об/мин опционально, опционально до 200 Нм для тяжёлой обработки. C-ось mill-turn до 1200 об/мин - для токарных операций.
Ультразвук 3-го поколения: интерфейс HSK-A63 / HSK-A100, амплитуда до 15 мкм, снижение усилия резания до 50%, Ra < 0,1 мкм на чистовых. Постоянная амплитуда в процессе, автоматическое определение частоты, отслеживание частоты и контроль мощности в реальном времени.
5-осевая одновременная обработка с поворотно-вращающимся столом. Диапазон поворота B-оси -5°/+110°. Программные модули: microDRILL (32000 об/мин, отверстия Ø 0,1-2,0 мм), intoolSENSOR (обнаружение контакта и поломки инструмента), feedCONTROL (адаптивная подача), axialGRINDING (3D-контурное шлифование), MPC 2.0 (защита станка от перегрузок и столкновений). Управление SIEMENS.
Для закупщика и главного инженера: ULTRASONIC 80 eVo linear - старшая модель линейки eVo с линейными приводами. Дальше идут портальные модели 200/210 под сверхкрупногабаритные детали. Имеет смысл, когда ULTRASONIC 60 eVo linear не дотягивает по рабочей зоне, но портальная компоновка ещё не нужна.
Кому подходит: производствам крупногабаритных деталей из продвинутых материалов (керамика, стекло, полупроводники, композиты), где нужна 5-осевая ULTRASONIC-обработка с линейными приводами и рабочей зоной ~850/750/650 мм, но без перехода на портальные модели.
