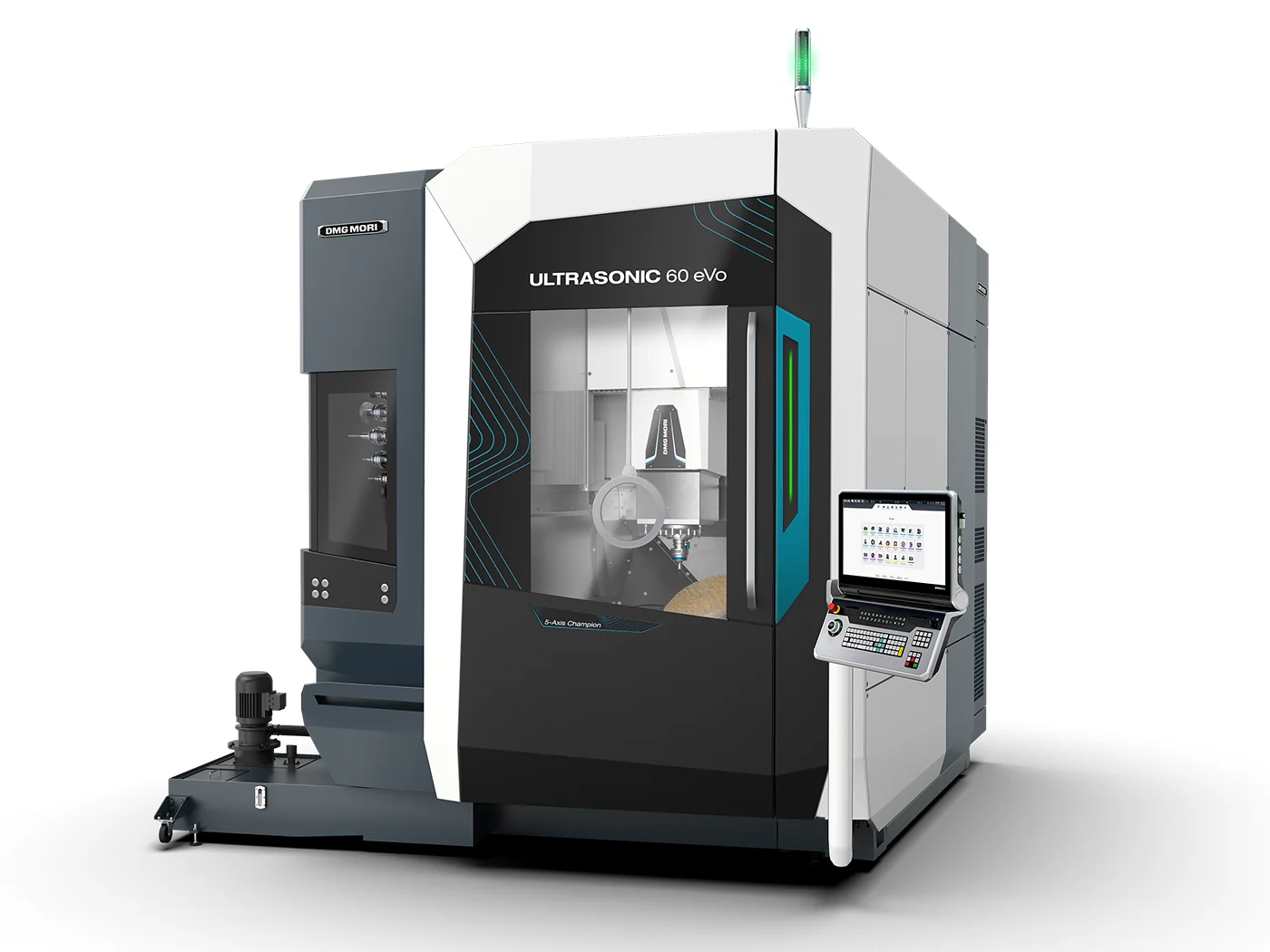

ULTRASONIC 60 eVo linear 2nd Generation
5-осевой ULTRASONIC-центр с линейными приводами, средний класс eVo, 2-е поколение. Ходы ~750/550/550 мм, шпиндель до 24000 об/мин. Ультразвук 3-го поколения с амплитудой до 15 мкм. Для деталей среднего габарита из керамики, стекла, полупроводниковой номенклатуры.
Технические характеристики
- Тип
- 5-осевой ULTRASONIC-центр с линейными приводами, средний класс eVo, 2-е поколение
- B-ось
- -5°/+110°
- Привод
- линейный, безызносный
- Ход X/Y/Z
- ~750/550/550 мм
- Шпиндель
- speedMASTER до 20000 об/мин (ст.), до 24000 об/мин или до 200 Нм (опц.)
- C-ось mill-turn
- до 1200 об/мин
- Заготовка
- Ø до 700 мм, H до 550 мм, нагрузка 500 кг (грузоподъёмность стола 400 кг)
- Ультразвук
- 3-е поколение, HSK-A63, амплитуда до 15 мкм, снижение усилия до 50%, Ra < 0,1 мкм
- Управление
- SIEMENS с CELOS
Подробное описание
ULTRASONIC 60 eVo linear 2nd Generation - 5-осевой ULTRASONIC-центр DMG MORI с линейными приводами, средний класс линейки eVo. Занимает положение между компакт-средним ULTRASONIC 40 eVo linear и крупным ULTRASONIC 80 eVo linear. Построен под обработку деталей среднего габарита из продвинутых материалов.
Рабочая зона: ходы X/Y/Z ~750/550/550 мм. Заготовка Ø до 700 мм, H до 550 мм, нагрузка до 500 кг (грузоподъёмность стола 400 кг). Линейные приводы - безызносные, высокая динамика. Шпиндель speedMASTER до 20000 об/мин (стандарт), до 24000 об/мин опционально, опционально до 200 Нм для тяжёлой обработки.
Ультразвук 3-го поколения: интерфейс HSK-A63, амплитуда до 15 мкм, снижение усилия резания до 50%, Ra < 0,1 мкм на чистовых. Постоянная амплитуда в процессе - воспроизводимость между деталями. Отслеживание частоты и контроль мощности в реальном времени.
5-осевая одновременная обработка с поворотно-вращающимся столом. Диапазон поворота B-оси -5°/+110°. C-ось mill-turn до 1200 об/мин - для токарных операций. Охлаждаемые направляющие и подшипники шпинделя - под долговременную точность. Управление SIEMENS с программной платформой CELOS.
Для закупщика и главного инженера: ULTRASONIC 60 eVo linear 2nd Gen выбирают, когда нужно соединить линейные приводы (динамика, безызносность) с рабочей зоной побольше, чем у ULTRASONIC 40 eVo linear. Это средний класс линейки eVo.
Кому подходит: производствам деталей среднего габарита из продвинутых материалов (керамика, стекло, полупроводники, композиты), где нужна 5-осевая ULTRASONIC-обработка с линейными приводами и рабочей зоной ~750×550×550 мм.
