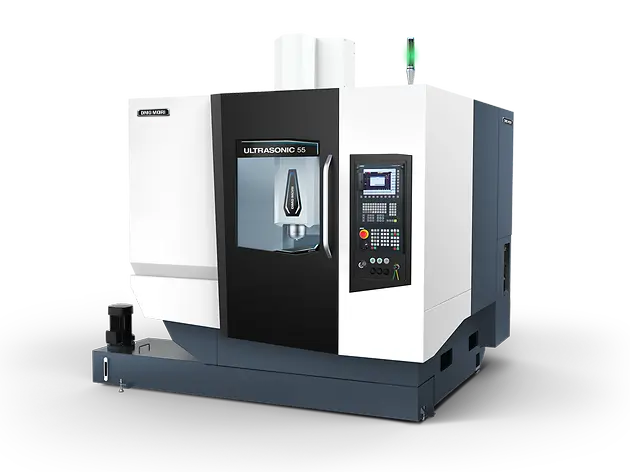

ULTRASONIC 55 MicroDrill
Производственный ULTRASONIC-центр под микросверление. Шпиндель до 35000 об/мин, сверление отверстий от Ø 0,1 мм с контролем усилия < 1 Н. Ходы 550/550/510 мм, заготовка Ø 500 мм и H 400 мм. Монолитная станина 2400 кг. Для массового производства микроотверстий в полупроводниках и керамике.
Технические характеристики
- Тип
- производственный ULTRASONIC-центр под микросверление
- Ход X/Y/Z
- 550/550/510 мм
- Станина
- монолитная, 2400 кг
- Шпиндель
- до 35000 об/мин, интегрированный ультразвуковой
- Заготовка
- Ø 500 мм, H 400 мм, нагрузка 600 кг
- Охлаждение
- ультранизкопоточная внутренняя подача, до 40 бар, мониторинг потока с разрешением < 1 мл
- Управление
- SIEMENS SINUMERIK ONE, единый PPU, панель 15" мультитач
- Микросверление
- отверстия от Ø 0,1 мм, контроль усилия < 1 Н
Подробное описание
ULTRASONIC 55 MicroDrill - специализированная модель линейки ULTRASONIC под микросверление. Это не通用ный 5-осевой центр, а производственная машина под одну задачу: точное сверление микроотверстий в полупроводникахой промышленности, технической керамике, стекле, электронике.
Шпиндель - до 35000 об/мин, интегрированный ультразвуковой. Главное отличие от通用ных моделей - контроль усилия сверления: менее 1 Н. На отверстиях от Ø 0,1 мм обычная подача с постоянным усилием ломает сверло или даёт разброс диаметра. На MicroDrill усилие держится в узком коридоре - воспроизводимость результата между деталями и партиями. Постоянный мониторинг износа инструмента, автоматический эжектор керна сверла.
Рабочая зона: ходы 550/550/510 мм, заготовка Ø 500 мм и H 400 мм, нагрузка 600 кг. Охлаждение - ультранизкопоточная внутренняя подача до 40 бар, мониторинг потока с разрешением < 1 мл. Это критично для микроотверстий: избыток СОЖ выбивает сверло, недостаток - перегрев. Монолитная станина 2400 кг - высокая статическая и динамическая жёсткость с демпфированием вибраций.
Управление - SIEMENS SINUMERIK ONE с единым PPU (CNC, HMI, PLC, замкнутое управление). Панель 15" мультитач.
Для закупщика и главного инженера: ULTRASONIC 55 MicroDrill - это машина под конкретную производственную задачу массового микросверления, а не通用ный фрезерный центр. Имеет смысл ставить, когда объём микроотверстий в полупроводникахой или электронной номенклатуре высок настолько, что通用ный ULTRASONIC-центр не справляется по производительности и воспроизводимости.
Кому подходит: производствам массовых микроотверстий (полупроводниковые компоненты, техническая керамика, электроника, микрокомпоненты медицинской техники), где нужно стабильное сверление отверстий от Ø 0,1 мм с контролем усилия менее 1 Н.
