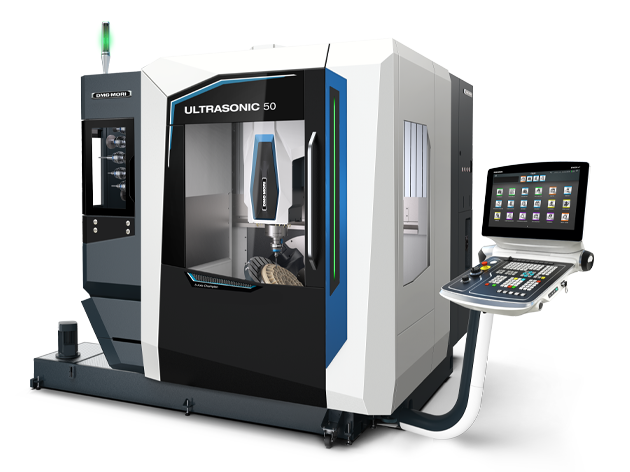

ULTRASONIC 50
5-осевой ULTRASONIC-центр среднего класса. Ходы ~500×500×400 мм, шпиндель до 20000 об/мин (опц. до 200 Нм). Ультразвук 3-го поколения, амплитуда до 15 мкм, снижение усилия до 50%. Для продвинутой керамики, стекла, композитов, полупроводниковой номенклатуры.
Технические характеристики
- Тип
- 5-осевой ULTRASONIC-центр среднего класса
- C-ось
- DirectDrive
- Привод
- прямые шарико-винтовые с измерением пути
- Ход X/Y/Z
- ~500/500/400 мм (по конфигурации)
- Шпиндель
- speedMASTER до 20000 об/мин, опц. до 200 Нм
- Опц. microDRILL
- 32000 об/мин, отверстия Ø 0,1-2,0 мм
- Ультразвук
- 3-е поколение, интерфейс HSK-A63, амплитуда до 15 мкм, снижение усилия до 50%
- Магазин инструмента
- 30-120 позиций
Подробное описание
ULTRASONIC 50 - 5-осевой ULTRASONIC-центр DMG MORI среднего класса. Занимает положение между компактным ULTRASONIC 20 linear и более крупными моделями 60/65. Построен под обработку продвинутых материалов: технической керамики, кварцевого стекла, полупроводниковых компонентов, композитов.
Рабочая зона - ходы около 500×500×400 мм (под типовую деталь среднего размера). Шпиндель speedMASTER до 20000 об/мин, опционально с крутящим моментом до 200 Нм - для тяжёлой обработки. C-ось с DirectDrive - для токарных операций.
Ультразвук 3-го поколения. На вращающийся инструмент накладывается высокочастотная вибрация через интерфейс HSK-A63 (амплитуда до 15 мкм). Снижение усилия резания до 50%, стабильное качество, Ra < 0,1 мкм на чистовых проходах. Автоматическое определение частоты и контроль мощности в реальном времени - амплитуда держится постоянной в течение всего процесса, что даёт воспроизводимость результата между деталями и партиями.
Опциональный вспомогательный шпиндель microDRILL (32000 об/мин) - для микросверления отверстий от Ø 0,1 до 2,0 мм. Магазин инструмента - от 30 до 120 позиций. Прямые шарико-винтовые приводы с измерением пути во всех осях.
Для закупщика и главного инженера: ULTRASONIC 50 закрывает типовую номенклатуру среднего размера из керамики и стекла - кольца, окна для СВЧ-устройств, оптика, полупроводниковые держатели (wafer chucks), подшипниковые кольца. Меньше ULTRASONIC 65, но универсальнее ULTRASONIC 20 linear.
Кому подходит: производствам деталей из продвинутых материалов (керамика, кварцевое стекло, полупроводники, композиты) среднего габарита, где нужен баланс рабочей зоны и точности без перехода на крупногабаритные модели.
