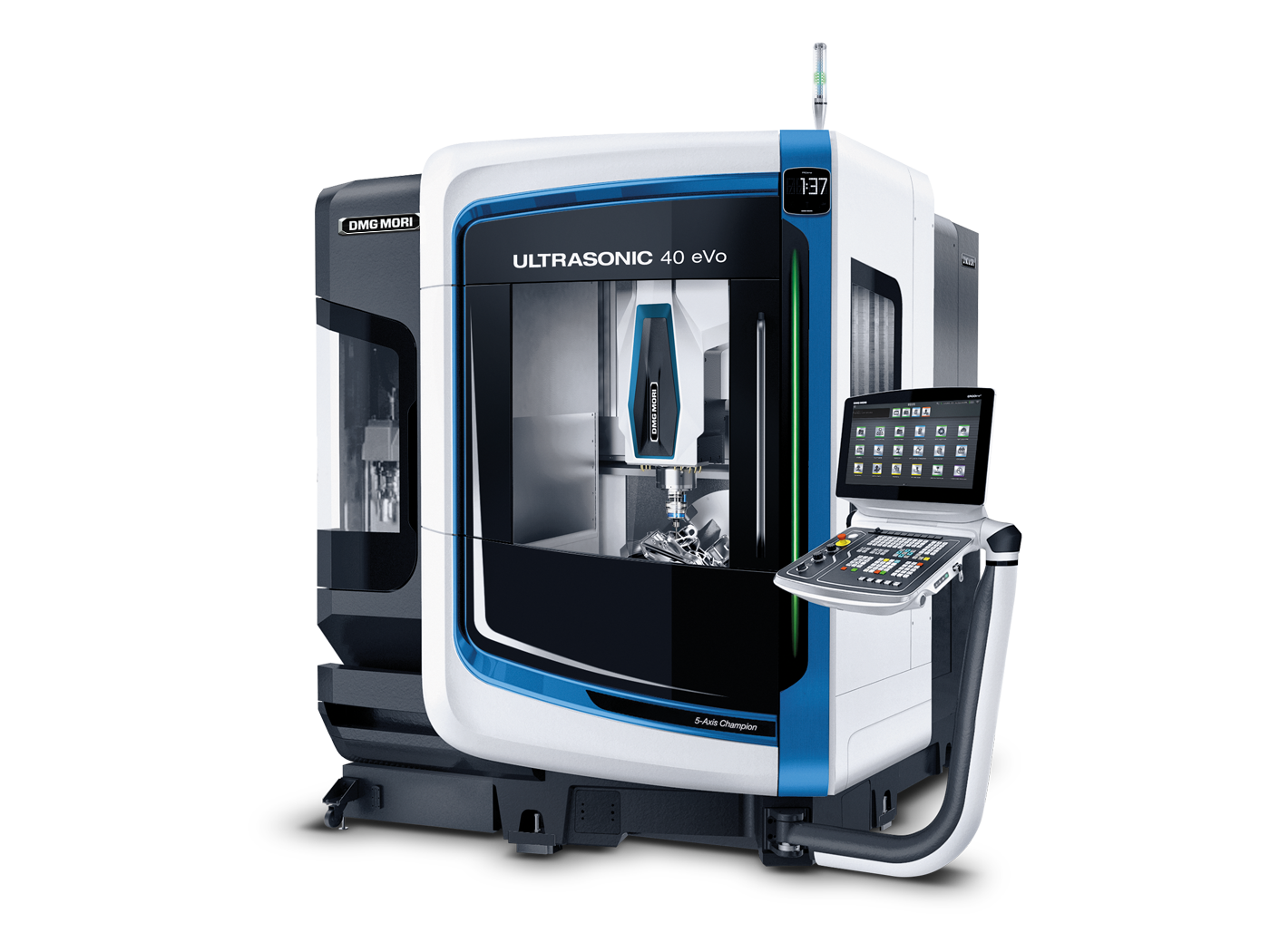

ULTRASONIC 40 eVo linear
5-осевой ULTRASONIC-центр с линейными приводами, компакт-средний класс (eVo). Ходы ~400×400×400 мм. Шпиндель до 24000 об/мин. Ультразвук 3-го поколения с амплитудой до 15 мкм. Для деталей из керамики, стекла, полупроводниковой номенклатуры малого-среднего габарита.
Технические характеристики
- Тип
- 5-осевой ULTRASONIC-центр с линейными приводами, компакт-средний класс eVo
- Привод
- линейный, безызносный
- Ход X/Y/Z
- ~400/400/400 мм
- Шпиндель
- speedMASTER до 20000 об/мин (ст.), до 24000 об/мин или до 200 Нм (опц.)
- C-ось mill-turn
- до 1200 об/мин
- Ультразвук
- 3-е поколение, HSK-A63, амплитуда до 15 мкм, снижение усилия до 50%, Ra < 0,1 мкм
- Управление
- SIEMENS
- Термоуправление
- охлаждение стола, подшипников, приводов, ШВП
- Программные модули
- microDRILL, feedCONTROL, axialGRINDING
Подробное описание
ULTRASONIC 40 eVo linear - 5-осевой ULTRASONIC-центр DMG MORI с линейными приводами, компакт-средний класс линейки eVo. Занимает положение между компактным ULTRASONIC 20 linear и средним ULTRASONIC 50. Построен под обработку деталей из продвинутых материалов (керамика, кварцевое стекло, полупроводники, композиты) малого-среднего габарита.
Рабочая зона: ходы ~400×400×400 мм. Линейные приводы - безызносные, высокая динамика. Шпиндель speedMASTER до 20000 об/мин (стандарт) или до 24000 об/мин опционально, опционально до 200 Нм для тяжёлой обработки.
Ультразвук 3-го поколения: интерфейс HSK-A63, амплитуда до 15 мкм, снижение усилия резания до 50%, Ra < 0,1 мкм на чистовых. Постоянная амплитуда в процессе - воспроизводимость результата. Отслеживание частоты и контроль мощности в реальном времени.
5-осевая одновременная обработка с поворотно-вращающимся столом. C-ось mill-turn до 1200 об/мин - для токарных операций на тех же деталях. Программные модули SIEMENS: microDRILL (микросверление Ø 0,1-2,0 мм), feedCONTROL (адаптивная подача), axialGRINDING (3D-контурное шлифование). Термоуправление - охлаждение стола, подшипников, приводов и ШВП для долговременной точности.
Для закупщика и главного инженера: ULTRASONIC 40 eVo linear выбирают, когда ULTRASONIC 20 linear не дотягивает по рабочей зоне, а ULTRASONIC 50 (без линейных приводов) не даёт нужной динамики. Это компромисс между габаритом и линейными приводами.
Кому подходит: производствам деталей из продвинутых материалов малого-среднего габарита (керамика, стекло, полупроводники, композиты), где нужна 5-осевая ULTRASONIC-обработка с линейными приводами, но без перехода на ULTRASONIC 50.
