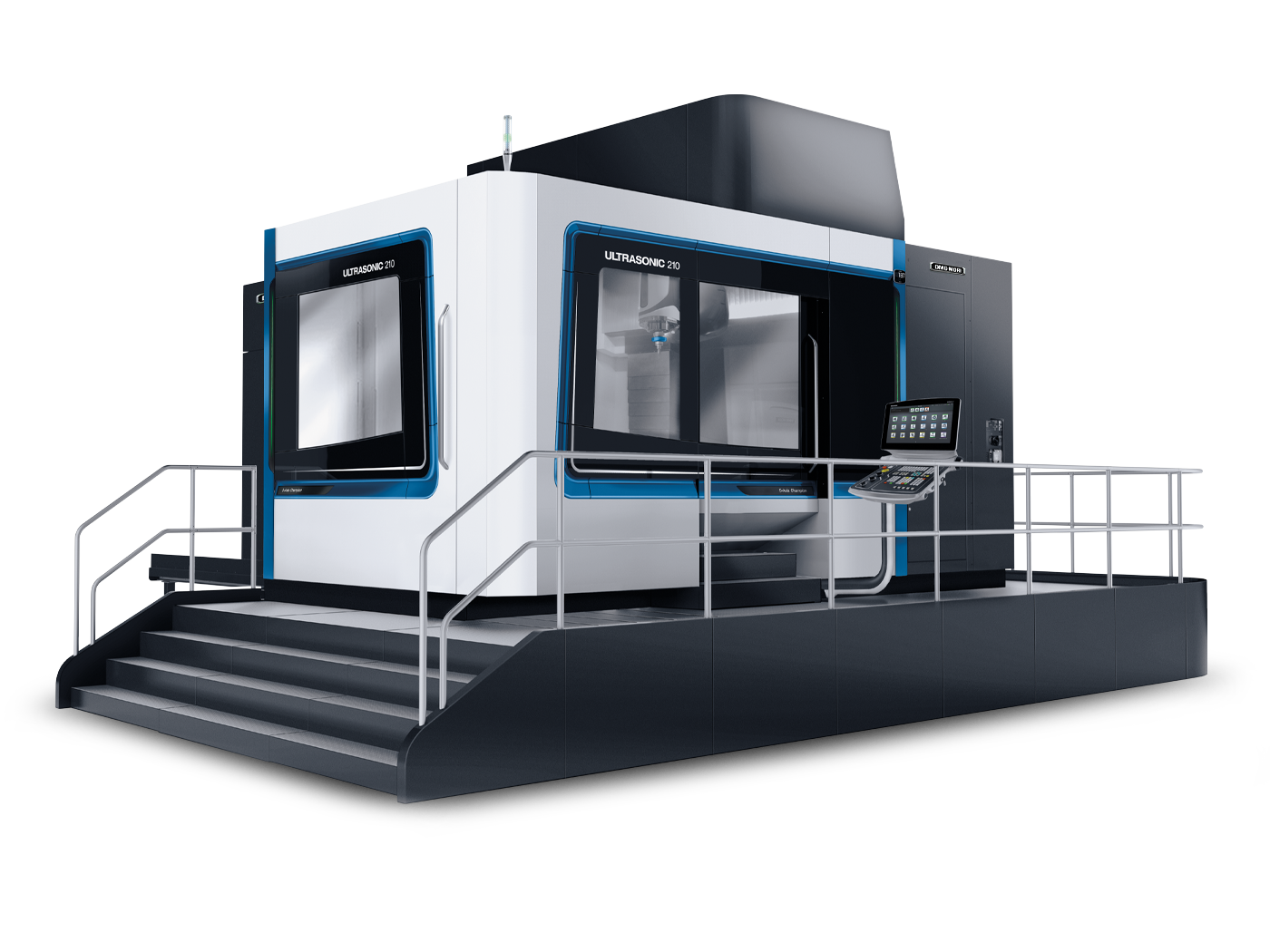

ULTRASONIC 210 P
Портальный 5-осевой ULTRASONIC-центр для очень крупных деталей. Ходы ~2100×2100 мм, заготовка длиной до 3200 мм и массой до 8000 кг. Наибольший диапазон шпинделей (до 1800 Нм). Точность позиционирования до 4 мкм с µPrecision. Магазин до 303 инструментов.
Технические характеристики
- Тип
- портальный 5-осевой ULTRASONIC-центр для очень крупных деталей
- Ход X/Y/Z
- ~2100/2100/1250 мм
- Шпиндель
- powerMASTER до 1000 Нм или torqueMASTER 1800 Нм
- Заготовка
- длина до 3200 мм, ширина до 2500 мм, высота до 1460 мм, масса до 8000 кг
- Ускорение
- до 6 м/с²
- Ультразвук
- HSK-A63/HSK-A100, амплитуда до 15 мкм, снижение усилия до 50%
- Архитектура
- термосимметричная, 3-точечная опора, без фундамента
- Сменщик паллет
- в стандарте
- Скорость подачи
- до 60000 мм/мин
- Блок фильтра СОЖ
- 980 л
- Магазин инструмента
- до 303 позиций
- Точность позиционирования
- 10 мкм (ст.), 8 мкм (accuracy pack), 4 мкм (µPrecision)
Подробное описание
ULTRASONIC 210 P - портальный 5-осевой ULTRASONIC-центр DMG MORI для сверхкрупногабаритных деталей. Вертикальная портальная конструкция с термосимметричной архитектурой и 3-точечной опорой - не требует специального фундамента.
Рабочая зона: ходы X/Y/Z ~2100/2100/1250 мм. Заготовка длиной до 3200 мм, шириной до 2500 мм, высотой до 1460 мм, массой до 8000 кг. Главное отличие от других портальных ULTRASONIC - наибольший в линейке диапазон шпинделей: моторшпиндель powerMASTER с крутящим моментом до 1000 Нм (универсальная обработка) и зубчатый шпиндель torqueMASTER с крутящим моментом 1800 Нм (сверхтяжёлая обработка).
Точность позиционирования 10 мкм стандартно, 8 мкм с пакетом точности, 4 мкм с опцией µPrecision - для сверхпрецизионной обработки на крупном габарите. Водоохлаждаемый привод подачи, активный контроль роста шпинделя, охлаждаемые линейные направляющие - под долговременную точность.
Скорость подачи до 60000 мм/мин. Магазин инструмента до 303 позиций. Сменщик паллет в стандарте - для параллельной настройки паллет во время обработки. Блок ленточного фильтра СОЖ вместимостью 980 литров. Ускорение до 6 м/с².
Ультразвук 3-го поколения: интерфейс HSK-A63/HSK-A100, амплитуда до 15 мкм, снижение усилия до 50%, постоянная амплитуда в процессе.
Для закупщика и главного инженера: ULTRASONIC 210 P - это машина под сверхкрупные точные детали из продвинутых материалов, где одновременно нужны большой крутящий момент (до 1800 Нм), крупный габарит и микронная точность. Узкоспециализированное решение для энергетики, аэрокосмоса, тяжёлых подшипников и крупной оптики.
Кому подходит: производствам сверхкрупногабаритных точных деталей из продвинутых материалов (компоненты турбин до 8 тонн, крупногабаритная оптика, крупные подшипниковые кольца, керамические детали для аэрокосмоса), где одновременно нужны крутящий момент до 1800 Нм, габарит и точность до 4 мкм.
