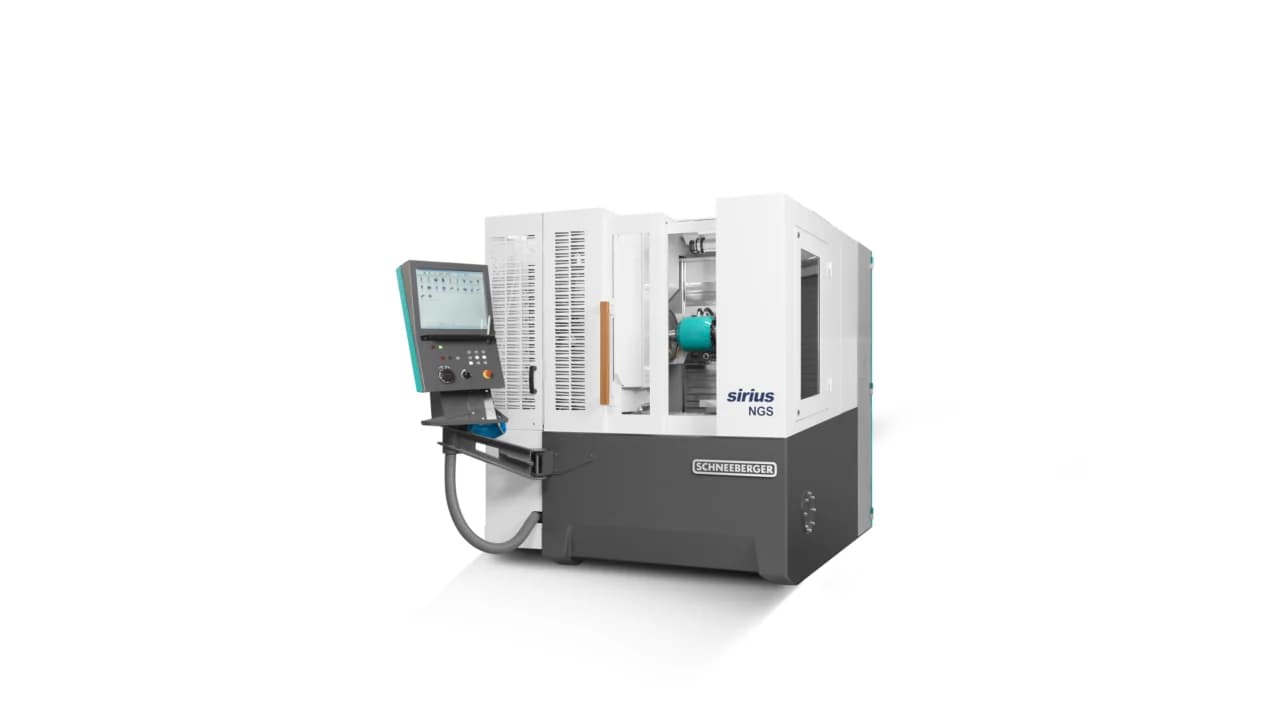

Schneeberger sirius NGS
Шестиосевой заточной станок с линейными приводами и осями наклона B/F для крупного инструмента диаметром до 300 мм и шпинделем 5-13 кВт HSK 50/80.
Технические характеристики
- Ось A
- 0,0001° разрешение (носитель инструмента ISO 50)
- Ось C
- 380°, разрешение 0,0001°
- Тип станка
- 5-осевой CNC заточной станок для крупного инструмента
- Ход по оси X
- 400 мм (линейный двигатель)
- Ход по оси Y
- 350 мм (линейный двигатель)
- Ход по оси Z
- 280 мм (линейный двигатель)
- Система ЧПУ
- Fanuc 31i-B5
- Масса станка
- 4 000 кг
- Автоматизация
- робот Fanuc (2 паллеты или стек 10 паллет) - опция
- Производитель
- J. SCHNEEBERGER Maschinen AG (Роггвиль, Швейцария)
- Виды обработки
- червячные фрезы, долбяки, крупные насадные фрезы, развёртки
- Система правки
- встроенная, автоматическая
- Диаметр шлифовального круга
- до ø300 мм
- Количество управляемых осей
- 6 (X, Y, Z, A, B/F, C)
- Сменщик шлифовальных кругов
- 7 позиций (21 круг)
- Шлифовальный шпиндель (вариант 1)
- 5 кВт (100%) / 7 кВт (60%), HSK 50
- Шлифовальный шпиндель (вариант 2)
- 10 кВт (100%) / 13 кВт (60%) с жидкостным охлаждением, HSK 80
- Максимальный диаметр инструмента
- ø300 мм
- Оси B/F (наклон шлифовальной головки)
- 270° каждая
Подробное описание
Отличительная черта sirius NGS - две дополнительные оси наклона B/F с диапазоном 270°, позволяющие шлифовать под любыми пространственными углами без переустановки. Линейные приводы по осям X, Y, Z дают высокую динамику, а рабочая зона до 300 мм рассчитана на червячные фрезы, долбяки, крупные дисковые фрезы и насадные развёртки. Шпиндель HSK 50/80 мощностью 5-13 кВт и сменщик на 21 круг поддерживают непрерывную работу. Уточняют тип и размер инструмента, материал и серийность.
Кому подходит: производителям зуборезного инструмента, в первую очередь червячных фрез, долбяков и крупных дисковых профильных фрез модуля от 4 и выше для энергетики и тяжёлого машиностроения. 6-осевая кинематика с наклонами B/F оправдана при сложной пространственной геометрии зубьев. Для стандартных концевых фрез и свёрл станок избыточен.
