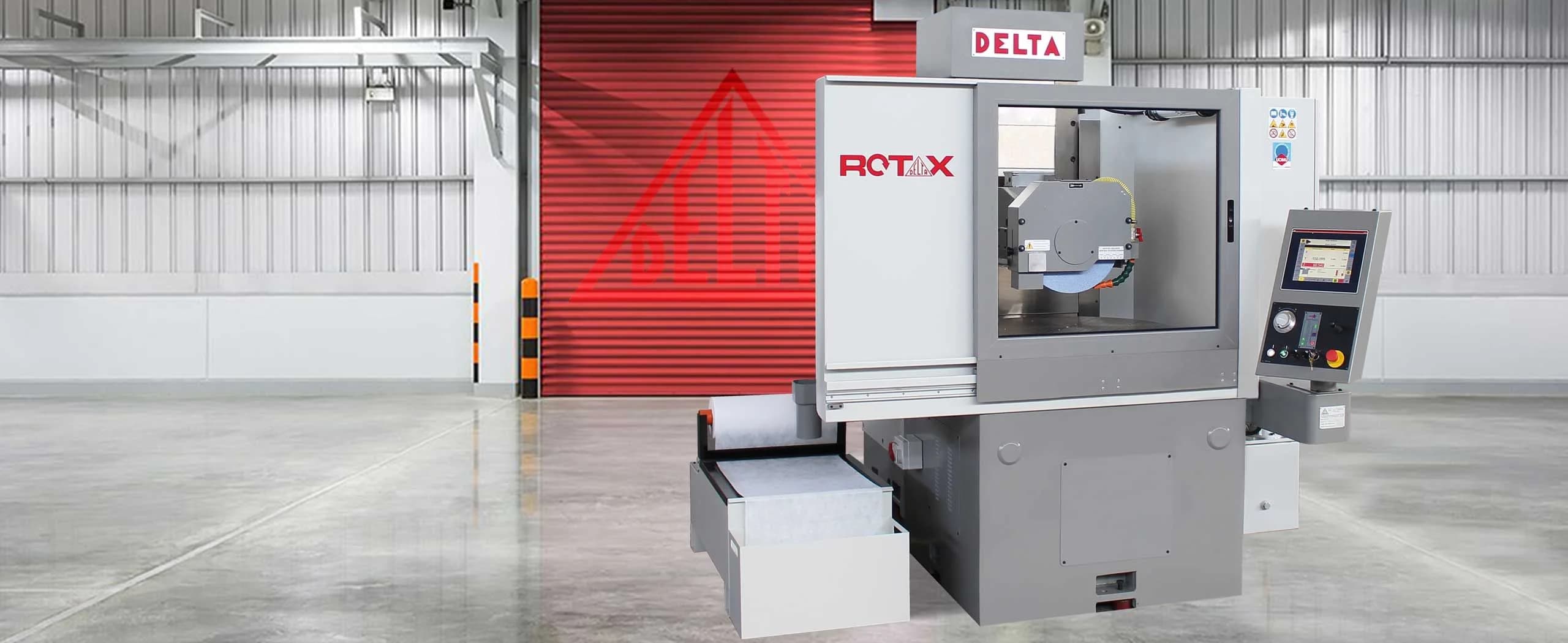

Delta ROTAX 7
Delta ROTAX 7 - CNC ротационный плоскошлифовальный станок с круглым поворотным столом ø700 мм. Нагрузка на стол 400 кг, шпиндель 11 кВт / 1450 об/мин, вертикальный горизонтальный шпиндель, Siemens Sinumerik, масса 5000 кг.
Технические характеристики
- Шпиндель
- 11 кВт (опция 15 кВт), 1450 об/мин (горизонтальный)
- Тип станка
- CNC ротационный плоскошлифовальный станок с круглым столом (горизонтальный шпиндель)
- Система ЧПУ
- Siemens Sinumerik / CN Plus Touch Screen
- Масса станка
- 5000 кг
- Диаметр стола
- ø700 мм
- Производитель
- Delta S.p.A. (Кура-Карпиньяно, провинция Павия, Италия)
- Нагрузка на стол
- 400 кг
- Шлифовальный круг
- чашечный или сегментный, ø250-300 мм
- Скорость вращения стола
- 2-18 об/мин (регулируемая)
- Ход вертикальной подачи
- 400 мм
- Максимальный диаметр детали
- ø680 мм
- Минимальный вертикальный шаг
- 0,001 мм
- Радиальный ход шлифовальной головки
- 400 мм
Подробное описание
Delta ROTAX 7 - CNC ротационный плоскошлифовальный станок с круглым электромагнитным столом ø700 мм производства Delta S.p.A. (Кура-Карпиньяно, Италия), основана в 1955 году. В отличие от линеек MINI и MAXI с подвижной колонной, ROTAX использует принцип вращающегося стола: заготовка (или несколько деталей) закрепляется на непрерывно вращающемся магнитном столе, а шлифовальная головка совершает подачу только по вертикальной и радиальной осям.
Непрерывное вращение стола обеспечивает постоянный контакт шлифовального круга с поверхностью детали без реверсивных потерь хода. Это принципиальное преимущество ротационного шлифования: высокая производительность съёма при обработке круглых деталей, колец, шайб, поршней, дисков, а также серийном шлифовании нескольких мелких деталей, размещённых по окружности стола.
Круглый стол ø700 мм с нагрузкой до 400 кг охватывает детали диаметром до ø680 мм или ансамбль мелких деталей с суммарной нагрузкой до 400 кг. Шпиндель 11 кВт (опция 15 кВт) с горизонтальной осью вращения использует чашечный или сегментный круг, обеспечивая равномерное перекрытие поверхности на каждом обороте стола.
Система ЧПУ Siemens Sinumerik программирует скорость вращения стола, вертикальную подачу и цикл правки с компенсацией износа.
Кому подходит: производствам круглых деталей - колец подшипников, фланцев, дисков, шайб, поршней и крышек гидравлических блоков диаметром до Ø680 мм массой до 400 кг, а также серийным участкам, где несколько мелких деталей шлифуются за один оборот стола Ø700 мм. Имеет смысл при повторяемой круглой номенклатуре. Для крупных дисков Ø880+ мм выбирайте ROTAX 9 или ROTAX 12.
