Плоскошлифовальные станки
Плоскошлифовальные станки - оборудование для финишной обработки плоских поверхностей с точностью плоскостности до единиц микрометров и шероховатостью Ra 0,1-1,6 мкм.
Подробное описание
Плоскошлифовальные станки (Surface Grinding Machines) предназначены для финишной и получистовой обработки плоских поверхностей деталей из стали, чугуна и цветных металлов с электромагнитным или вакуумным закреплением. Тангенциальное (с горизонтальным шпинделем) шлифование обеспечивает плоскостность Ra 0,1-1,6 мкм, параллельность и перпендикулярность обработанных поверхностей с допусками от единиц микрометров на коротких базах до десятых долей миллиметра на длинных в зависимости от класса станка и габаритов рабочей зоны.
Современные плоскошлифовальные станки делятся на машины с подвижной колонной (travelling column) для крупногабаритных деталей и машины с подвижным столом (reciprocating table) для средних и малых форматов. Также различают станки с прямоугольным столом для длинных деталей и с круглым (поворотным или непрерывно вращающимся) столом для серийного шлифования партий мелких деталей. Производственные станки оснащаются гидростатическими направляющими по всем осям для устранения трения скольжения и нулевого износа, гидродинамическими шпинделями типа Mackensen для максимальной долговечности, цифровыми измерительными линейками Heidenhain с разрешением 0,001 мм, программируемыми циклами вертикальной подачи и автоматической правки круга.
Применение: обработка инструментальной оснастки (плиты, направляющие, призмы), пресс-формы и штампы (плоские разъёмы и базовые плиты), измерительные инструменты и калибры, направляющие станков и подшипники скольжения, корпусные детали машиностроения, компоненты гидравлики и пневматики, серийное шлифование пакетов мелких деталей на круглых столах.
В нашем каталоге представлены плоскошлифовальные станки от двух итальянских специализированных производителей. Delta S.p.A. (Павия, Италия, 1955) - линейки MAXI и MINI с подвижной колонной (всего 13 моделей с шлифуемыми поверхностями от 800x550 мм до 3000x1100 мм), ROTAX (3 модели с тангенциальным круглым вращающимся столом, диаметр шлифования 500-1200 мм, гидростатические направляющие), ELLE (5 моделей в форматах с фиксированным, поворотным и колеблющимся столами, поверхности 330x140 - 500x200 мм, круглые столы Ø300-500 мм). Все станки Delta используют гидродинамический шпиндель Mackensen и гидростатические опоры на всех осях для нулевого износа. Officine Meccaniche Bergamini (Мирандола, Модена, Италия, 1962) - линейка тангенциальных плоскошлифовальных станков BERMI 500 с единым рабочим ходом X/Y 500x200 мм и Z 430-470 мм: BERMI 500 Matic (классический гидравлический для мелкосерийного производства), BERMI 500 C Pro и 500 C Pro2 (Industry 4.0 с 12-дюймовым тач-скрином и интуитивным ПО, гибридная гидравлика плюс ЧПУ), BERMI 505 S (полное ЧПУ, вертикальная и поперечная оси с бесщёточными двигателями и шарико-винтовыми передачами, измерительные линейки Heidenhain 0,001 мм, продольная ось с пропорциональным гидроклапаном).
Найдено товаров: 20
Bergamini Bermi 500 C
Bergamini Bermi 500 C - тангенциальный плоскошлифовальный станок с ЧПУ вертикальной оси. Бесщеточный серводвигатель, дискретность вертикальной подачи 0,001 мм, автоматическая компенсация правки круга.

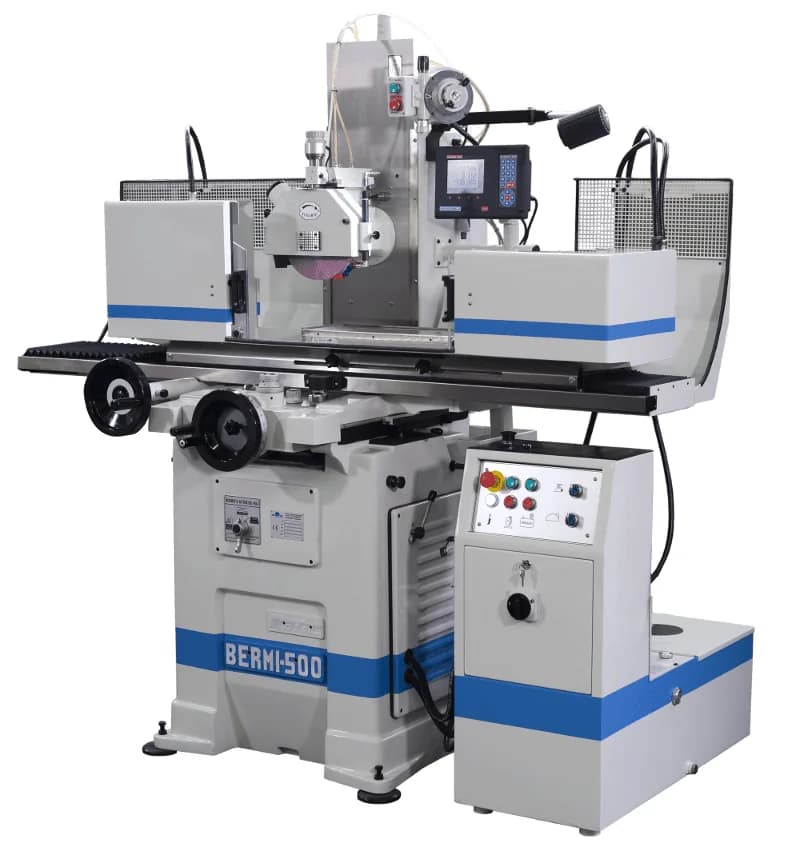

Bergamini Bermi 500 Matic
Bergamini Bermi 500 Matic - тангенциальный плоскошлифовальный станок с гидравлическим приводом для высокоточной обработки единичных деталей и малых партий. Рабочая поверхность 500 x 180 мм, дискретность подачи 0,002 мм, итальянский чугун Meehanite.
Bergamini Bermi 505 S
Bergamini Bermi 505 S - тангенциальный плоскошлифовальный станок с полным ЧПУ Siemens Sinumerik 840Di, 3 управляемые оси (вертикальная, поперечная, продольная), линейными энкодерами Heidenhain и шпинделем 3 кВт.
Delta ELLE LB300
Delta ELLE LB300 - компактный вертикально-шлифовальный станок с фиксированным столом для плоского шлифования небольших прецизионных деталей.
Delta ELLE LC400
Delta ELLE LC400 - вертикально-шлифовальный станок с вращающимся столом для круглых и кольцевых деталей. Модель рассчитана на максимальную шлифуемую поверхность Ø300-400 мм и подходит для фланцев, колец, дисков, опорных шайб и деталей, где вращение стола ускоряет равномерную доводку плоскости.
Delta ELLE LC500
Delta ELLE LC500 - старшая модель ELLE с вращающимся столом для плоского шлифования круглых деталей диаметром до Ø500 мм. Станок ориентирован на фланцы, кольца, диски, опорные поверхности и серийную доводку деталей, где требуется круглый стол и компактная вертикальная шлифовальная схема.
Delta ELLE LF350
Delta ELLE LF350 - вертикально-шлифовальный станок серии ELLE с фиксированным столом и увеличенной шлифуемой поверхностью 360 × 155 мм. Модель сохраняет компактную компоновку LB300, но дает больший рабочий формат для плит, деталей оснастки, ремонтных узлов и мелкосерийной доводки.
Delta ELLE LP500/200
Delta ELLE LP500/200 - вертикально-шлифовальный станок с колеблющимся столом и максимальной шлифуемой поверхностью 500 × 200 мм. Модель подходит для продолговатых деталей, плит, направляющих и элементов оснастки, где нужна большая прямоугольная зона обработки внутри компактной серии ELLE.
Delta MAXI 1200/750
Delta MAXI 1200/750 - тяжёлый CNC плоскошлифовальный станок с подвижной колонной. Поверхность шлифования 1200×750 мм, нагрузка на стол 1800 кг, шпиндель 15 кВт / 1450 об/мин, шлифовальный круг ø450 мм, Siemens Sinumerik, масса 8000 кг.
Delta MAXI 1500/750
Delta MAXI 1500/750 - тяжёлый CNC плоскошлифовальный станок с подвижной колонной. Поверхность шлифования 1500×750 мм, нагрузка на стол 2500 кг, шпиндель 15 кВт / 1450 об/мин, шлифовальный круг ø450 мм, Siemens Sinumerik, масса 10 000 кг.
Delta MAXI 2000/1000
Delta MAXI 2000/1000 - тяжёлый CNC плоскошлифовальный станок с подвижной колонной. Поверхность шлифования 2000×1000 мм, нагрузка на стол 4000 кг, шпиндель 18,5 кВт / 1450 об/мин, шлифовальный круг ø450–500 мм, Siemens Sinumerik, масса 13 000 кг.
Delta MAXI 2000/1100
Delta MAXI 2000/1100 - тяжёлый плоскошлифовальный станок с подвижной колонной для деталей шириной до 1100 мм. Поверхность шлифования 2000×1100 мм, нагрузка на стол 4000 кг, гидростатические направляющие и шпиндель Mackensen 18,5 кВт.
Delta MAXI 2000/750
Delta MAXI 2000/750 - тяжёлый CNC плоскошлифовальный станок с подвижной колонной. Поверхность шлифования 2000×750 мм, нагрузка на стол 3500 кг, шпиндель 18,5 кВт / 1450 об/мин, шлифовальный круг ø450 мм, Siemens Sinumerik, масса 12 000 кг.

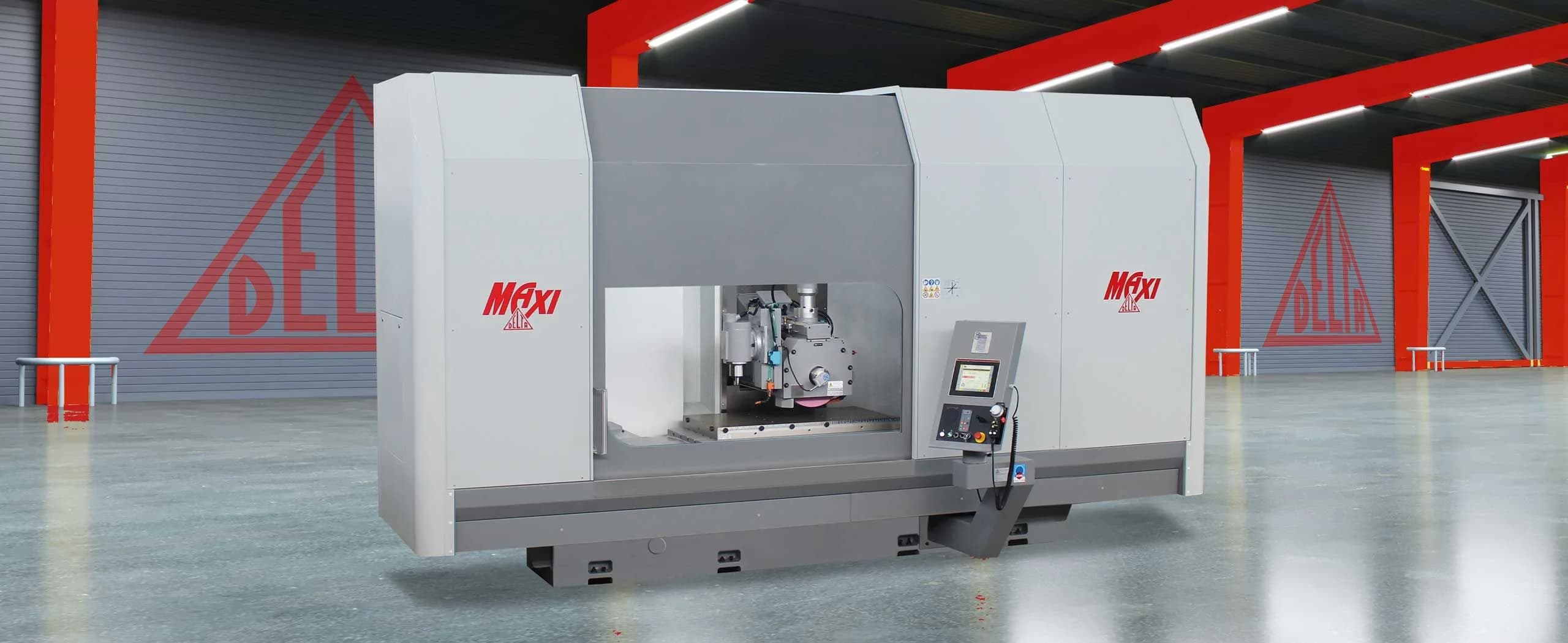

Delta MAXI 2500/1000
Delta MAXI 2500/1000 - тяжёлый CNC плоскошлифовальный станок с подвижной колонной. Поверхность шлифования 2500×1000 мм, нагрузка на стол 5000 кг, шпиндель 18,5 кВт (опция 30 кВт), шлифовальный круг ø450–500 мм, Siemens Sinumerik, масса 14 000 кг.
Delta MAXI 2500/1100
Delta MAXI 2500/1100 - широкоформатный плоскошлифовальный станок MAXI с поверхностью шлифования 2500×1100 мм и нагрузкой на стол 5000 кг. Предназначен для крупных плит, пресс-форм и корпусных деталей с метровой шириной.
Delta MAXI 3000/1000
Delta MAXI 3000/1000 - трёхметровый плоскошлифовальный станок с подвижной колонной для поверхностей 3000×1000 мм, нагрузкой на стол 6000 кг и тяжелой гидростатической базой MAXI.
Delta MAXI 3000/1100
Delta MAXI 3000/1100 - флагманский широкоформатный плоскошлифовальный станок Delta MAXI с рабочей поверхностью 3000×1100 мм, нагрузкой на стол 6000 кг, гидростатикой всех осей и CNC Siemens.

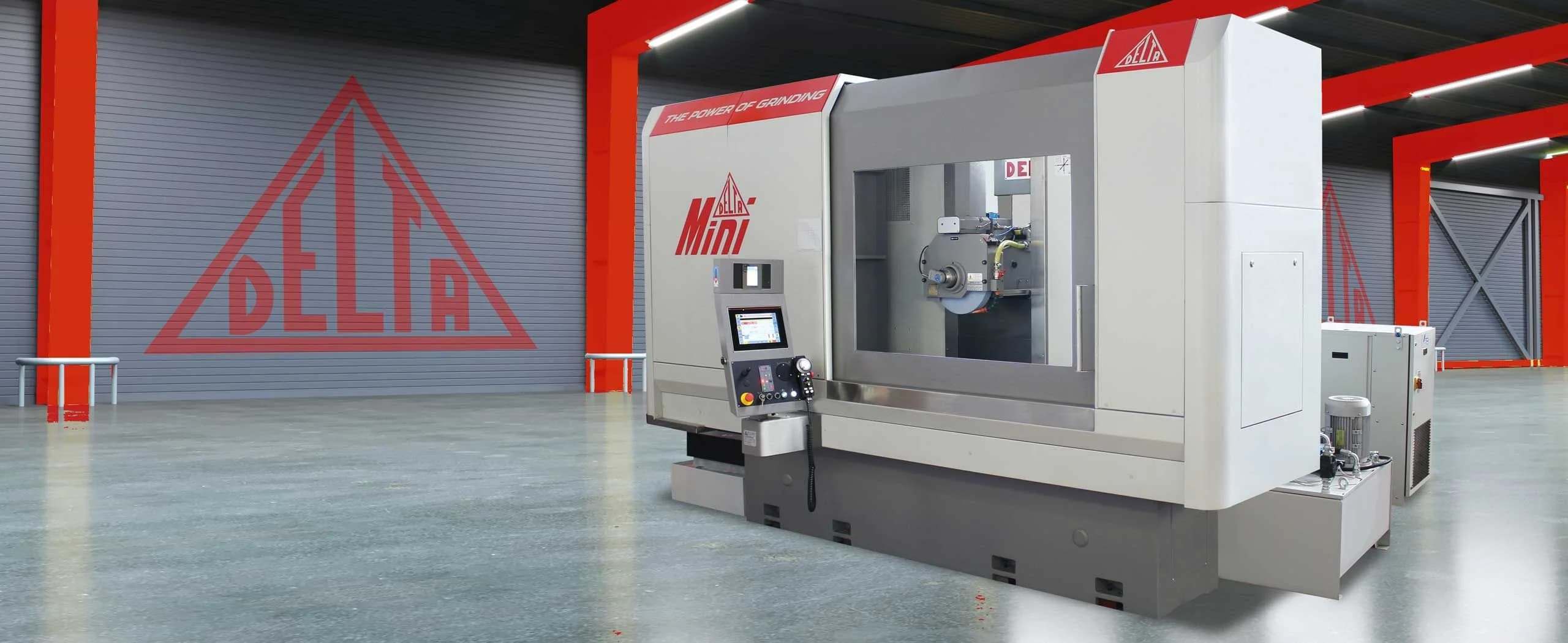

Delta MINI 12
Delta MINI 12 - CNC плоскошлифовальный станок с подвижной колонной и горизонтальным шпинделем. Поверхность шлифования 1300×650 мм, стол 1200×500 мм, нагрузка на стол 1200 кг, шпиндель 7,5 кВт / 1450 об/мин, Siemens Sinumerik, масса 6000 кг.
Delta MINI 15
Delta MINI 15 - CNC плоскошлифовальный станок с подвижной колонной и горизонтальным шпинделем. Поверхность шлифования 1600×650 мм, стол 1500×500 мм, нагрузка на стол 1500 кг, шпиндель 11 кВт / 1450 об/мин, Siemens Sinumerik, масса 7500 кг.
Delta MINI 20
Delta MINI 20 - CNC плоскошлифовальный станок с подвижной колонной и горизонтальным шпинделем. Поверхность шлифования 2000×650 мм, стол 2000×500 мм, нагрузка на стол 2000 кг, шпиндель 11 кВт / 1450 об/мин, Siemens Sinumerik, масса 9000 кг.
