Delta ROTAX 12

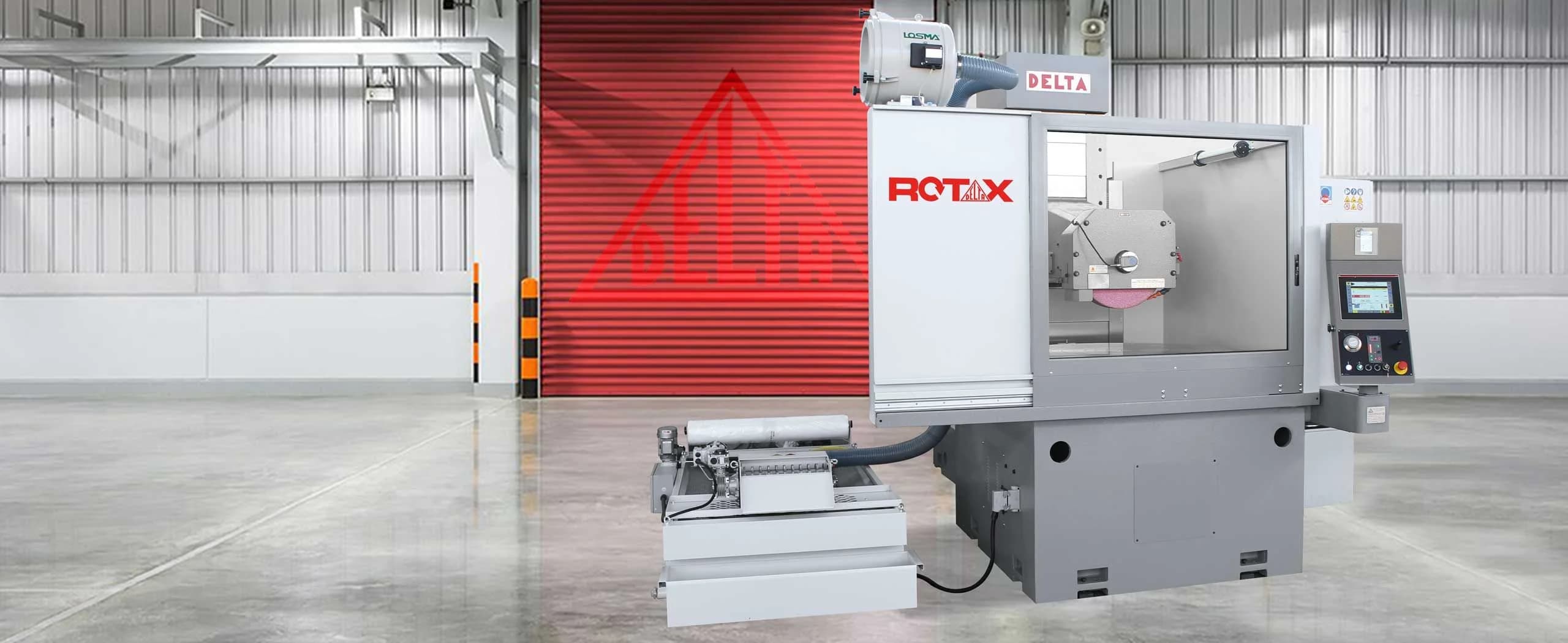

Delta ROTAX 12 - CNC ротационный плоскошлифовальный станок с круглым поворотным столом ø1200 мм. Нагрузка на стол 1000 кг, шпиндель 22 кВт / 1450 об/мин, горизонтальный шпиндель, Siemens Sinumerik, масса 9000 кг.
Технические характеристики
- Шпиндель
- 22 кВт (опция 30 кВт), 1450 об/мин (горизонтальный)
- Тип станка
- CNC ротационный плоскошлифовальный станок с круглым столом (горизонтальный шпиндель)
- Система ЧПУ
- Siemens Sinumerik / CN Plus Touch Screen
- Масса станка
- 9000 кг
- Диаметр стола
- ø1200 мм
- Производитель
- Delta S.p.A. (Кура-Карпиньяно, провинция Павия, Италия)
- Нагрузка на стол
- 1000 кг
- Шлифовальный круг
- чашечный или сегментный, ø350-400 мм
- Скорость вращения стола
- 2-20 об/мин (регулируемая)
- Ход вертикальной подачи
- 600 мм
- Максимальный диаметр детали
- ø1180 мм
- Минимальный вертикальный шаг
- 0,001 мм
- Радиальный ход шлифовальной головки
- 650 мм
Подробное описание
Delta ROTAX 12 - CNC ротационный плоскошлифовальный станок с круглым электромагнитным столом ø1200 мм производства Delta S.p.A. (Кура-Карпиньяно, Италия), основана в 1955 году. Наибольшая модель серии ROTAX, предназначенная для шлифования крупных круглых деталей и тяжёлых серийных загрузок в промышленных производственных условиях.
Стол диаметром ø1200 мм с грузоподъёмностью 1000 кг позволяет работать с крупными кольцами, дисками и пластинами диаметром до ø1180 мм, а также размещать на магнитном столе несколько средних деталей одновременно для параллельного шлифования за один цикл. Это делает ROTAX 12 высокопроизводительным станком для партионного производства деталей типа дисков, фланцев, крышек и кольцевых элементов промышленного оборудования.
Шпиндель 22 кВт (опция 30 кВт) с горизонтальной осью вращения приводит широкий чашечный или сегментный круг ø350-400 мм, обеспечивая перекрытие большой площади за каждый оборот стола. При скорости вращения стола до 20 об/мин и непрерывном контакте круга с поверхностью производительность ROTAX 12 при серийном шлифовании значительно превосходит возвратно-поступательные схемы MINI/MAXI.
Непрерывное вращение стола устраняет реверсивные потери хода и обеспечивает равномерный тепловой режим обработки - особенно важно при тонком финишном шлифовании опорных торцов прецизионных деталей. Система ЧПУ Siemens Sinumerik программирует скорость стола, вертикальную подачу, цикл правки с компенсацией износа круга.
Кому подходит: подшипниковым заводам, производствам тормозных дисков/маховиков/дисков сцепления, а также предприятиям, обрабатывающим крупные фланцы, крышки турбин и насосов, поворотные платформы и несущие плиты диаметром до Ø1180 мм массой до 1000 кг. Шпиндель 22/30 кВт и серийная загрузка нескольких деталей на столе Ø1200 мм дают высокую пропускную способность. Для деталей до Ø880 мм достаточно ROTAX 9.
