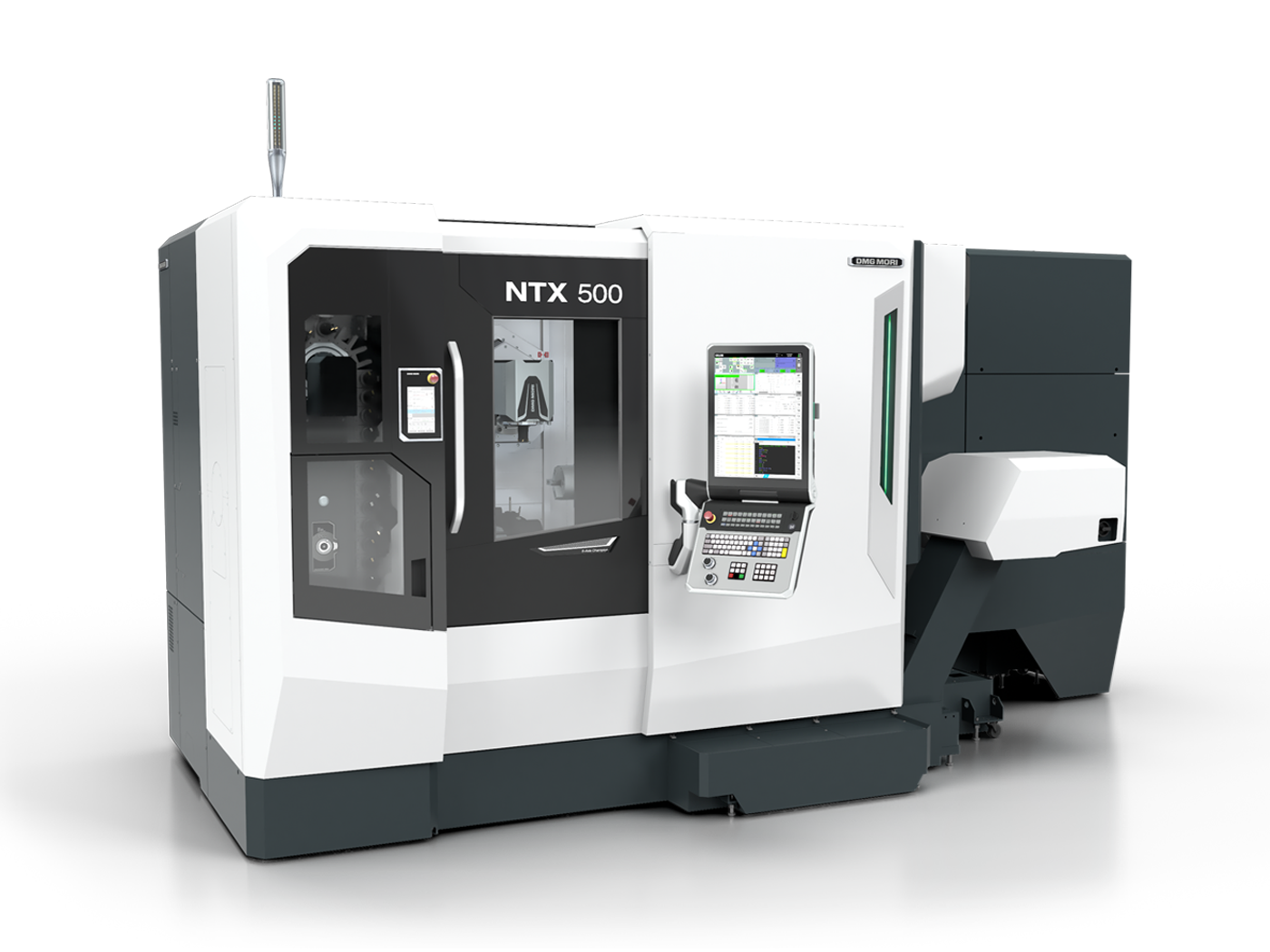

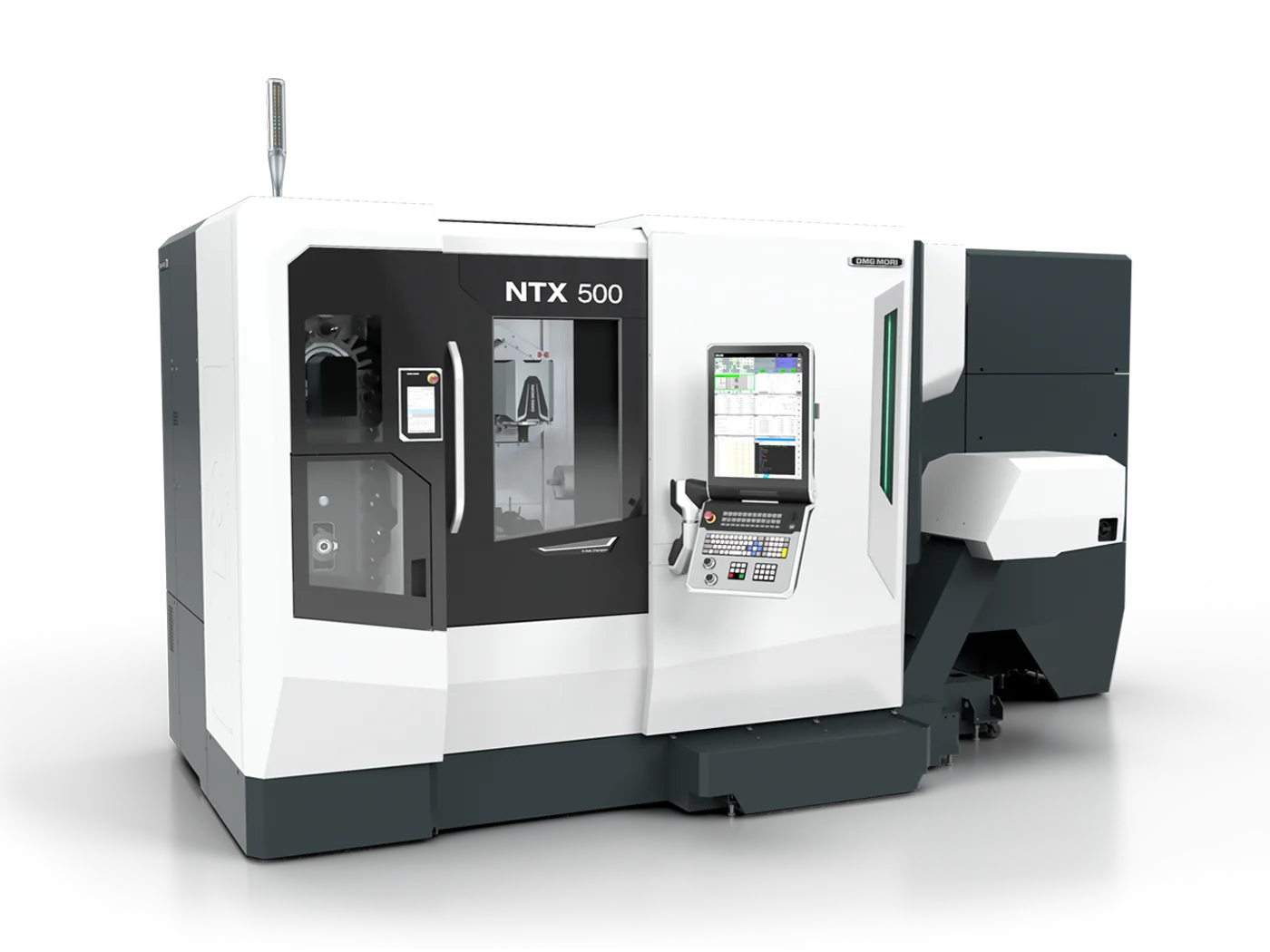

NTX 500
Самый компактный токарно-фрезерный центр серии NTX для деталей Ø 350 мм и длиной 580 мм. Один главный и один встречный шпиндель, пруток Ø 65 мм. Фрезерный шпиндель compactMASTER с оборотами до 42000 об/мин. Ходы X/Y/Z - 375/150/610 мм.
Технические характеристики
- Ход оси X
- 375 мм
- Ход оси Y
- 150 мм
- Ход оси Z
- 610 мм
- Шпиндели
- 1 главный + 1 встречный, до 8000 об/мин
- Обработка
- 5-осевая одновременная, зубонарезание (hobbing/skiving), полигональное/овальное точение
- Тип станка
- Токарно-фрезерный центр с B-осью и compactMASTER
- Система управления
- SIEMENS SINUMERIK 840D sl / MAPPS FANUC / MAPPS Mitsubishi
- Магазин инструментов
- 38 станций (опц. 76 или 114)
- Интерфейсы инструмента
- Capto C4, HSK-T40, KM40
- Фрезерный шпиндель compactMASTER
- до 42000 об/мин (опц.), 30000 об/мин базовая; интегрированная Y-ось 150 мм
- Максимальный диаметр прутка
- 65 мм
- Нижняя револьверная головка
- BMT 42/64, 16 позиций, до 12000 об/мин
- Максимальная длина обработки
- 580 мм
- Максимальный диаметр обработки
- 350 мм
Подробное описание
NTX 500 - входная модель токарно-фрезерной серии NTX. Задача серии - обработка сложной детали за одну установку, без переустановки между токарным и фрезерным оборудованием. NTX 500 закрывает нижний сегмент линейки: обрабатывает заготовки Ø до 350 мм и длиной до 580 мм, пруток Ø до 65 мм. Площадь основания меньше, чем у NTX 1000/2000.
Архитектура - один главный и один встречный шпиндель. Главный шпиндель ведёт токарную часть, встречный - доводит обратную сторону детали в той же установке. Это убирает повторное базирование и удерживает допуск по соосности передней и задней сторон. Для партии сложных деталей выигрыш - на каждой заготовке экономится один переход.
Фрезерную часть ведёт шпиндель compactMASTER. По данным каталога производителя, обороты до 42000 об/мин (опциональная комплектация, базовая - 30000 об/мин). Диапазон скоростей рассчитан под HSC-фрезерование алюминия и цветных сплавов, под финишную обработку мелких деталей медицинского назначения. compactMASTER установлен на поворотной B-оси: шпиндель подводится к детали под углом, что даёт 5-осевую интерполяцию.
Y-ось интегрирована во фрезерный шпиндель, ход 150 мм. Это позволяет вести фрезерные операции со смещением от оси вращения - пазы, эксцентричные отверстия, лыски. Без Y-оси такие операции потребовали бы отдельного станка или переустановки.
Нижняя револьверная головка BMT 42/64 на 16 приводных позиций работает параллельно с compactMASTER - токарные и фрезерные инструменты применяются одновременно на разных сторонах детали. Магазин инструментов - 38 станций в стандарте, опционально 76 или 114 для сложных техпроцессов с длинной инструментальной наладкой.
Поддержаны циклы зубонарезания (gearHOBBING, gearSKIVING), полигональное и овальное точение, многозаходная резьба. Ходы: X - 375 мм, Y - 150 мм, Z - 610 мм.
Управление - на выбор: SIEMENS SINUMERIK 840D solutionline, MAPPS FANUC или MAPPS Mitsubishi. CELOS-интерфейс с 3D-симуляцией цикла до запуска в металл - снижает риск столкновений на сложных деталях.
Кому подходит: производствам мелких и средних сложных деталей - медицинским имплантатам, микромеханике, часовым компонентам, мелким aerospace-деталям. Где нужна полная обработка за одну установку при ограниченной производственной площади.
