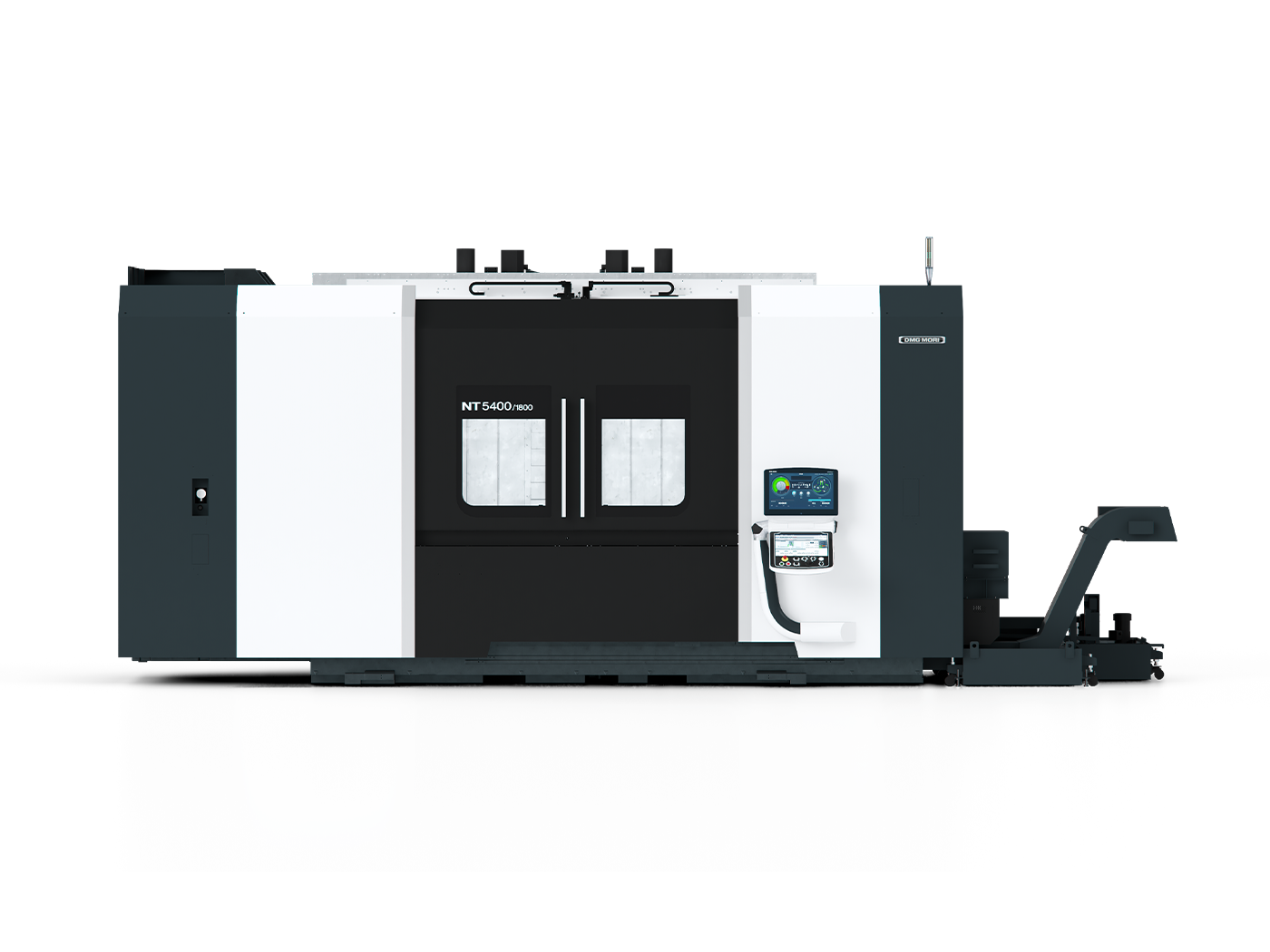

NT 5400 DCG / 1500 SZM
Снятый с производства токарно-фрезерный центр NT 5400 DCG / 1500 SZM наследия Mori Seiki для деталей увеличенного класса Ø 540 мм при длине станины 1500 мм. Технология DCG (Driven at Center of Gravity). Сменился актуальной серией NTX (NTX 2000 - ближайший класс).
Технические характеристики
- Патрон
- классовый размер 12-15 дюймов
- Тип станка
- Токарно-фрезерный центр (наследие Mori Seiki, снят с производства)
- Технология
- DCG (Driven at Center of Gravity)
- Архитектура
- B-ось, фрезерные инструменты, опц. встречный шпиндель
- Главный шпиндель
- классовый диапазон 2000-3000 об/мин, отверстие 90-103 мм
- Система управления
- SIEMENS 840D sl / MAPPS (предыдущее поколение)
- Класс длины обработки
- ~1500 мм (расстояние между центрами)
- Класс диаметра обработки
- ~540 мм (над станиной)
Подробное описание
NT 5400 DCG / 1500 SZM - модель токарно-фрезерной серии NT наследия Mori Seiki, снятая с производства. По сравнению с NT 4300 DCG даёт увеличенный класс диаметра обработки - ~540 мм вместо ~430 мм. Это закрывает номенклатуру более крупных деталей: фланцев, корпусов насосов, дисковых заготовок. На текущий момент заменена актуальной серией NTX. Поставляется на российский рынок только б/у и со склада.
Маркировка модели: "5400" - класс диаметра обработки (~540 мм над станиной), "DCG" - технология Driven at Center of Gravity, "1500" - класс длины станины (расстояние между центрами порядка 1500 мм), "SZM" - заводское обозначение программы Mori Seiki.
Архитектура серии NT DCG - интегрированный токарно-фрезерный центр с B-осью. Один главный шпиндель с увеличенным фланцем под крупные патроны (для класса 540 мм типичен патрон 12-15 дюймов), С-ось для позиционирования, опционально - встречный шпиндель. Фрезерная обработка ведётся через поворотную B-ось, что даёт доступ к боковым и наклонным поверхностям крупных деталей и полноценную 5-осевую схему.
Технология DCG (Driven at Center of Gravity) - фирменное решение Mori Seiki: приводное воздействие подаётся в центр тяжести оси. Цель - снизить вибрации при обработке крупногабаритных и тяжелых заготовок, где инерция и биение критичны.
Для классовых характеристик: типовые параметры серии NT 5400 DCG - главный шпиндель в диапазоне 2000-3000 об/мин (ниже, чем у NT 4300, под больший крутящий момент), отверстие под пруток 90-103 мм. Точные значения мощности и момента зависят от конкретной комплектации и года выпуска - они не публикуются в едином стандарте. При закупке б/у эти данные нужно запрашивать у дилера под конкретный серийный номер.
Управление - поколение стойки SIEMENS 840D solutionline или MAPPS предыдущего поколения. Современные стойки на NT DCG штатно не ставятся.
Кому подходит: производствам, закупающим б/у оборудование с ограниченным бюджетом, и цехам, где NT 5400 DCG уже стоит в эксплуатации. Для новых контрактов рекомендуем актуальную серию NTX - в первую очередь NTX 2000 (ближайший класс, более жёсткая механика, compactMASTER, актуальная стойка CELOS).
