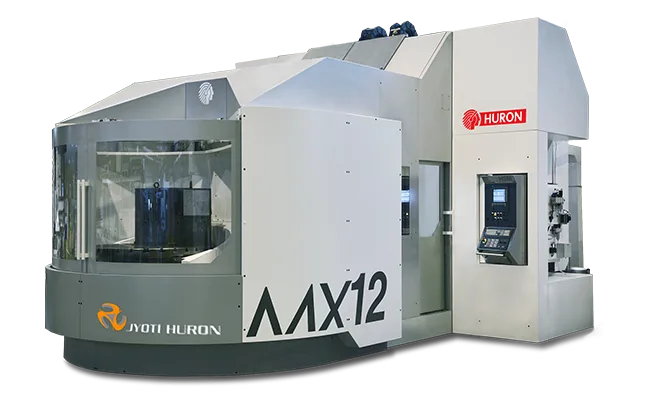

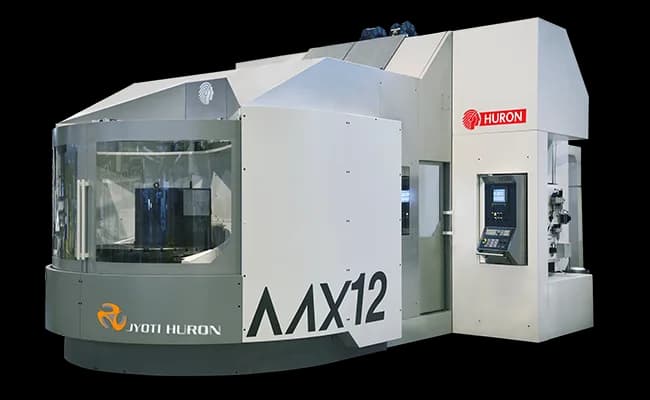

MX Series
MX Series - многофункциональные обрабатывающие центры с подвижной колонной для фрезерно-токарной обработки от черновой до чистовой в едином установе. Интегрированная фрезерная головка с моментным двигателем (поворот 45°, наклон -45° до +180°), поворотный стол с осью C (7-500 об/мин, Ø800-2200 мм, 2000-12000 кгс), шпиндель HSK 63A/100A 10000-15000 об/мин 29-43 кВт, 60 инструментов, семь моделей.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
Серия MX представляет собой платформу многофункциональных обрабатывающих центров с подвижной колонной и интегрированной моментной фрезерной головкой, разработанную для выполнения фрезерно-токарных операций от черновой до чистовой обработки в едином установе для аэрокосмической, оборонной и энергетической промышленности.
Многофункциональность достигается комбинацией мощного фрезерного шпинделя HSK 63A/100A (10000-15000 об/мин, 29-43 кВт, момент 277-415 Нм) на интегрированной моментной головке с поворотом 45° и наклоном от -45° до +180°, и поворотного стола с осью C (скорость 7-500 об/мин, грузоподъемность 2000-12000 кгс в зависимости от модели). Конфигурация позволяет выполнять сложную фрезерно-токарную обработку без переустановки.
Подвижная колонна (mobile column design) обеспечивает стабильность при обработке крупногабаритных тяжелых деталей на стационарном поворотном столе. Интегрированная моментная фрезерная головка с возможностью поворота 45° и наклона от -45° до +180° обеспечивает широкий доступ для 5-осевой обработки сложных поверхностей.
Поворотный стол с осью C диаметром от Ø800 до Ø2200 мм и грузоподъемностью от 2000 до 12000 кгс в зависимости от модели позволяет обрабатывать крупногабаритные корпусные детали, диски, фланцы. Скорость вращения 7-500 об/мин обеспечивает как точные токарные операции на низких оборотах, так и позиционирование на высоких.
60-инструментальный автоматический сменщик с максимальной длиной инструмента 400-650 мм позволяет использовать широкий спектр инструмента для многооперационной обработки. Автоматическая смена палет (менее 1 минуты) обеспечивает непрерывную работу.
Быстрая траверса 20-60 м/мин (большинство моделей 40 м/мин) сокращает вспомогательное время. Исключительная точность позиционирования 7 мкм (линейные оси) и 10 угловых секунд (поворотные оси) с повторяемостью 4 мкм и 5 угловых секунд обеспечивает требуемое качество.
Серия включает семь моделей с вариантами M (акцент на фрезеровании) и MT (усиленные токарные возможности): MX-8 (ход 1160×1000×900 мм, стол Ø800 мм, 2000 кгс), MX-10/11 (стол Ø1000 мм, 4000 кгс), MX-12/12L (стол Ø1200 мм, 6000 кгс), MX-16 (стол Ø1600 мм, 9000 кгс), MX-20 (ход 3000×3100×1600 мм, стол Ø2200 мм, 12000 кгс).
