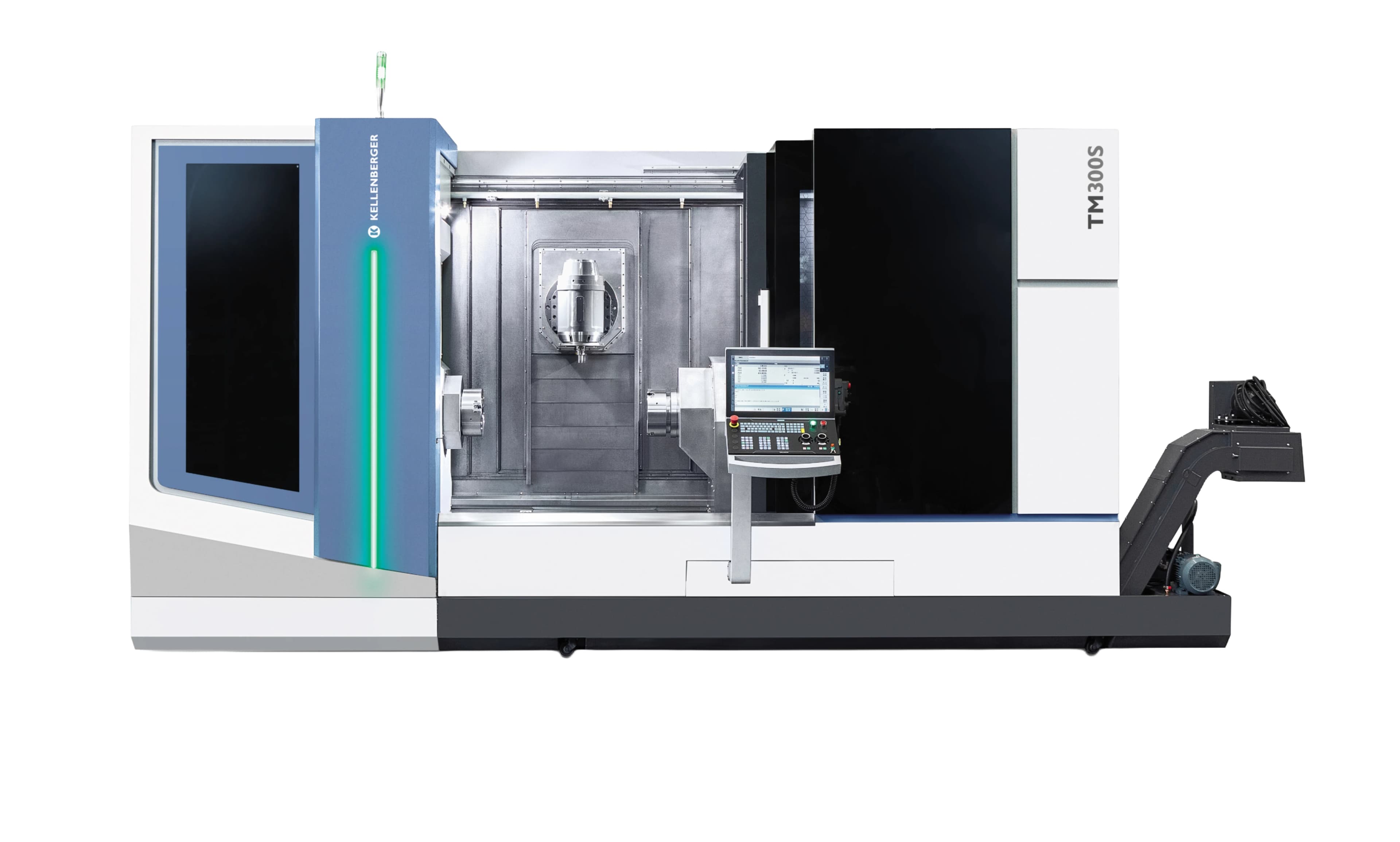

KELLENBERGER TM300
5-осевой токарно-фрезерный обрабатывающий центр под комплексную обработку крупных деталей. Ø до 700 мм, длина до 1500 мм. Главный шпиндель 600 Нм, фрезерный HSK T63 до 12 000 об/мин, контршпиндель, магазин на 40 инструментов. Стойка Siemens SINUMERIK One.
Технические характеристики
- Ось B
- поворот 240°, прямой привод
- Ось Y
- ортогональная, ход 300 мм
- Обработка
- 5-осевая одновременная / 6-сторонняя за один установ
- Тип станка
- 5-осевой токарно-фрезерный обрабатывающий центр
- Система ЧПУ
- Siemens SINUMERIK One, 22" сенсорный дисплей
- Задняя бабка
- серво, конус MK 5 (опция)
- Масса станка
- 15 000 кг
- Контршпиндель
- 3500 об/мин, 477 Нм (TM300S) / 433 Нм (TM300ST)
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Габариты станка
- 6000 × 2452 × 2700 мм
- Главный шпиндель
- 3500 об/мин, 600 Нм
- Цифровой двойник
- поддерживается (опция)
- Фрезерный шпиндель
- HSK T63, 12 000 об/мин, 100 Нм
- Магазин инструментов
- 40 позиций
- Макс. длина обработки
- 1500 мм
- Макс. диаметр обработки
- 700 мм
Подробное описание
TM300 - 5-осевой токарно-фрезерный центр Kellenberger (Санкт-Галлен, Швейцария), расширяющий портфель производителя за пределы шлифования. Выполняет комплексную обработку крупных деталей аэрокосмоса и энергетики за один установ: Ø до 700 мм, длина до 1500 мм. На одной машине - токарные и фрезерные операции, что исключает переустановку и потерю допуска на повторном базировании.
Главный шпиндель - 3500 об/мин, крутящий момент 600 Нм. Фрезерный шпиндель HSK T63 - до 12 000 об/мин, момент 100 Нм. Это режимы под тяжелое фрезерование и высокоскоростное нарезание резьбы. Контршпиндель - 3500 об/мин, момент 477 Нм (TM300S) или 433 Нм (TM300ST), для обработки обратной стороны детали в той же установке. Ортогональная ось Y с ходом 300 мм и поворотная ось B (240°, прямой привод) дают полноценную 5-осевую одновременную обработку и 6-стороннюю обработку за один установ.
Магазин инструментов - 40 позиций. Сервозадняя бабка с конусом MK 5 - опционально. Поддерживается цифровой двойник - виртуальная отработка цикла до запуска в металл, снижает риск столкновений и брака на сложных деталях. Стойка Siemens SINUMERIK One работает на 22" сенсорном дисплее. Габариты 6000 × 2452 × 2700 мм, масса 15 000 кг.
Кому подходит: контрактным и опытным производствам аэрокосмической и энергетической отрасли, где нужна полная 5-осевая токарно-фрезерная обработка крупных деталей за один установ с жесткими допусками и поддержкой цифрового двойника.
