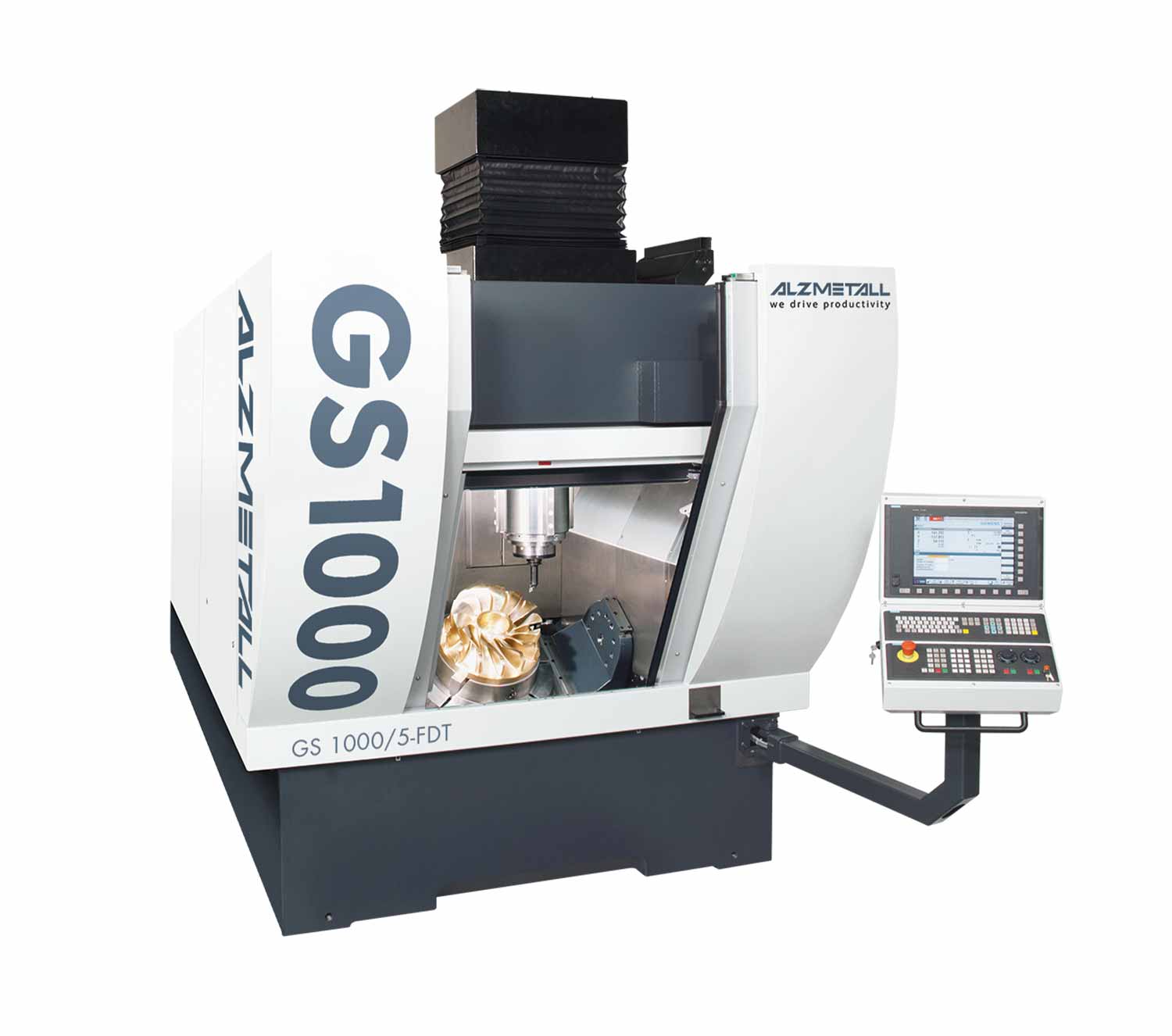

GS 1000/5-FDT
GS 1000/5-FDT - крупный токарно-фрезерный центр ALZMETALL с технологией FDT, рабочей зоной 800/800/600 мм и грузоподъемностью до 1000-1500 кг. Полный цикл обработки крупных деталей: 5-осевое фрезерование, точение, сверление, шлифование за одну установку.
Технические характеристики
- X/Y/Z
- Четырехкратные линейные направляющие
- Тип
- Высокомоментный прямой привод
- Привод
- Тройной моментный привод
- Ход X/Y/Z
- 800 / 800 / 600 мм
- Магазин
- 33-224 позиции
- Точение
- До Ø950 мм
- Функции
- Точение, позиционирование
- Функция
- Наклон для точения конусов, фрезерования
- Сверление
- Под любым углом
- Технология
- FDT
- Шлифование
- Опционально
- Архитектура
- Портальная ASGK
- Конструкция
- Интегрированный моторшпиндель
- Линейные оси
- X, Y, Z
- Конфигурация
- Тройной моментный привод
- Фрезерование
- 5-осевое
- Макс. нагрузка
- 1000-1500 кг
- Производитель
- ALZMETALL, Германия
- Поворотные оси
- A, C
- Макс. диаметр точения
- ~900-950 мм
Подробное описание
GS 1000/5-FDT - универсальный mill-turn центр для крупных деталей. Технология FDT (Fräsen-Drehen-Technologie) объединяет точение, 5-осевое фрезерование, сверление и шлифование на одном станке. Рабочая зона 800×800 мм позволяет точить детали диаметром до 900-950 мм.
Высокомоментная ось C с тройным прямым приводом обеспечивает крутящий момент для токарной обработки массивных деталей до 1500 кг. При точении заготовка вращается на моментном столе, инструмент (резец) перемещается по осям X/Y/Z. Наклонная ось A позволяет точить конусы, торцевые выточки, подрезки.
Портальная конструкция ASGK обеспечивает жесткость для всех видов обработки. Четырехкратные направляющие воспринимают нагрузки при точении и фрезеровании. Инструментальный магазин до 224 позиций вмещает фрезы, резцы, сверла.
Полная обработка за одну установку исключает погрешности переустановки крупных заготовок. Применяется для валов, роторов, турбинных дисков, фланцев среднего и крупного размера в энергетическом машиностроении, производстве насосов, автомобилестроении.
Кому подходит: производствам энергетического оборудования, насосов и компрессоров, где крупные валы, роторы, турбинные диски и фланцы до 950 мм требуют токарной обработки и 5-осевого фрезерования за одну установку; контрактным цехам тяжелого машиностроения и судостроения, делающим детали типа "вращается + сложный фрезерованный контур" весом до 1500 кг.
