VX 15

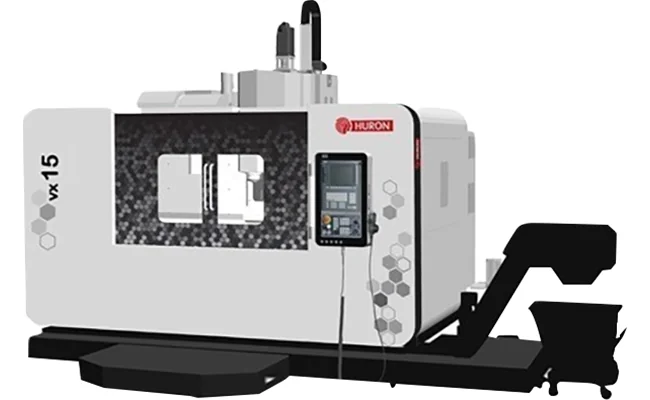

VX 15 - вертикально-фрезерный центр HURON Graffenstaden (Страсбург, с 1857) серии VX увеличенной зоны. C-образная конструкция из ребристого чугуна. Рабочая зона 1 510×810×810 мм, стол 1 700×810 мм до 2 т, ISO 40 10 000 об/мин. Повторяемость ±0,003 мм.
Технические характеристики
- Оси
- 1 510×810×810 мм (X/Y/Z)
- Стол
- 1 700×810 мм, 2 000 кг
- Магазин
- 40 инструментов
- Шпиндель
- 10 000 об/мин, ISO 40, 14,3 кВт, 68 Нм
- Быстрый ход
- 20 м/мин
- Конструкция
- C-образная с прямым приводом шарико-винтовых пар
- Точность (VDI/DGQ 3441)
- ±0,010 мм позиционирование, ±0,003 мм повторяемость
Подробное описание
VX 15 - старшая модель серии VX от французского производителя HURON Graffenstaden (Страсбург, Эльзас, основан в 1857 году Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation). Вертикально-фрезерный центр с увеличенной рабочей зоной для обработки крупных деталей и тяжелых заготовок.
Станок унаследовал C-образную архитектуру из высокопрочного ребристого чугуна с увеличенными колоннами, которая обеспечивает высокую статическую и динамическую жесткость при нагрузке стола до 2 т. Рабочая зона 1 510×810×810 мм выводит VX 15 в категорию станков, способных полностью обрабатывать крупногабаритные корпусные детали и плиты за один установ.
Конструкция сохраняет проверенное решение серии VX: прямой привод шарико-винтовых пар, линейные направляющие и шпиндель ISO 40 с частотой 10 000 об/мин и моментом 68 Нм. Магазин на 40 инструментов обеспечивает гибкость при многооперационной обработке. Система термической компенсации обеспечивает соблюдение точности позиционирования ±0,010 мм и повторяемости ±0,003 мм (VDI/DGQ 3441) даже в условиях длительных производственных циклов.
Кому подходит: производствам крупных корпусных деталей и плит, где нужна рабочая зона 1,5×0,8×0,8 м при нагрузке стола до 2 т и стабильной точности в длительных циклах.
