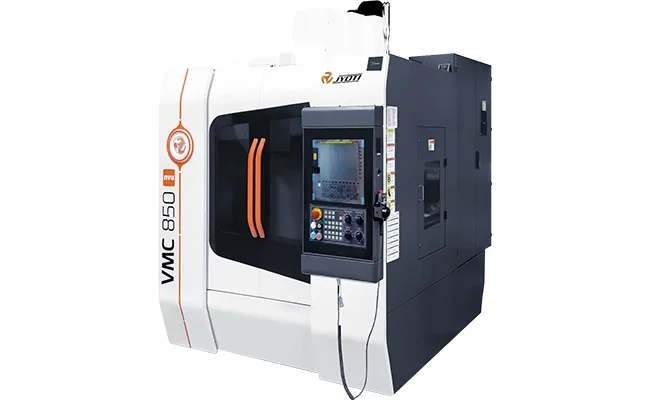

VMC Performance nvu Series
VMC Performance nvu Series - высокопроизводительные VMC Jyoti C-образной компоновки с широкой двухслойной колонной под обработку литья, поковок и пресс-форм. Шпиндель BT-40 10000 об/мин (DM-версия) или 6000 об/мин (P-версия) мощностью до 15,6 кВт, ускорение до 5 м/с², четыре модели от компактной до крупногабаритной.
Технические характеристики
- Длина
- 2520 мм
- Масса
- ~3500 кг
- Высота
- 2650 мм
- Ширина
- 1700 мм
- Ускорение
- до 5 м/с²
- Ход по оси X
- 400 мм
- Ход по оси Y
- 300 мм
- Ход по оси Z
- 400 мм
- Размер T-поза
- 3 × 14 × 100 мм
- Размер стола
- 600 × 300 мм
- Мощность (Fanuc)
- 11/7,5 кВт (P-версия)
- Мощность (Siemens)
- 14,3/11 кВт (P-версия)
- Повторяемость
- 0,005 мм
- Конус шпинделя
- BT-40
- Максимальная скорость
- 10000 об/мин (DM-версия) / 6000 об/мин (P-версия)
- Быстрая траверса (все оси)
- 40 м/мин
- Вместимость инструментов
- 20
- Диаметр переднего подшипника
- 60 мм
- Максимальная грузоподъемность
- 200 кгс
- Неопределенность позиционирования
- 0,010 мм
Подробное описание
VMC Performance nvu - верхний сегмент VMC-платформы Jyoti под обработку литья и поковок в производстве пресс-форм и штампов. Обозначение "nvu" указывает на C-образную конфигурацию с широкой колонной и двухслойной тяжёлой конструкцией для демпфирования вибраций при интенсивном резании.
Основание и колонна - литые, двухслойные. Двухслойная конструкция (двойные стенки с рёбрами между ними) гасит колебания, которые на HSM-обработке и тяжёлом черновом фрезеровании порождают биение инструмента и ухудшение качества поверхности. Прецизионные линейные направляющие с высокой грузоподъёмностью держат геометрию при интенсивных нагрузках.
Шпиндель доступен в двух версиях. DM-версия - 10000 об/мин, керамические подшипники (меньший нагрев при высоких оборотах, дольше держат точность), под высокоскоростную чистовую обработку. P-версия - 6000 об/мин, повышенный момент и мощность до 15,6/12 кВт (Siemens) или 15/11 кВт (Fanuc), под тяжёлую черновую обработку. Передний подшипник Ø60-70 мм.
Высокодинамичная механика - ускорение до 5 м/с² по осям. Быстрая траверса 40 м/мин на VMC 430nvu и 24 м/мин на крупных моделях. Рабочая подача до 10 м/мин. На сложных траекториях 3D-обработки (пресс-формы, штампы) высокая динамика сокращает машинное время в сравнении с обычными VMC.
ATC - 20-инструментальный магазин. Наклонная панель оператора с регулировкой 90° - работа в удобной позе у рабочей зоны. Автоматическое и ручное охлаждение, централизованная программируемая смазка узлов.
Серия: компактный VMC 430nvu (стол 600x300 мм, грузоподъёмность 200 кгс), VMC 850nvu (1000x530 мм, 600 кгс), VMC 1260nvu (1400x630 мм, 1400 кгс) и VMC 1370nvu (1500x700 мм, 1400 кгс, самый крупный в серии). Точность позиционирования 0,010 мм и повторяемость 0,005 мм по VDI/DGQ 3441.
Кому подходит: инструментальным цехам пресс-форм и штампов, производствам крупногабаритного литья и поковок, где черновой съём на стальных заготовках сочетается с чистовой 3D-обработкой сложных поверхностей в одной setup-цепочке.
