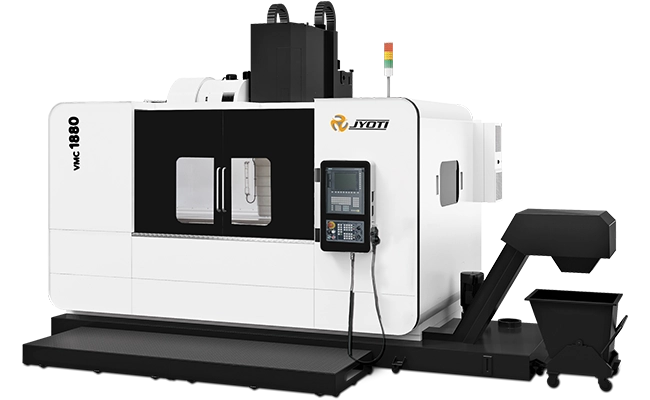

VMC Performance Large Series
VMC Performance Large Series - крупногабаритные VMC Jyoti под тяжёлые детали массой до 2500 кгс. T-образная ступенчатая станина с двухслойной широкой колонной, шпиндель BT-40 8000 об/мин 15 кВт, столы до 2000x810 мм, четыре модели под крупные пресс-формы и литьё.
Технические характеристики
- Длина
- 3994 мм
- Масса
- ~14800 кг
- Высота
- 3170 мм
- Ширина
- 4023 мм
- Ход по оси X
- 1510 мм
- Ход по оси Y
- 710 мм
- Ход по оси Z
- 810 мм
- Размер T-поза
- 5 × 18 × 150 мм
- Размер стола
- 1700 × 810 мм
- Мощность (Fanuc)
- 15/11 кВт
- Мощность (Siemens)
- 14,3/11 кВт
- Повторяемость
- 0,005 мм
- Конус шпинделя
- BT-40
- Рабочая подача
- 10 м/мин
- Максимальная скорость
- 8000 об/мин
- Быстрая траверса (все оси)
- 20 м/мин
- Вместимость инструментов
- 20
- Диаметр переднего подшипника
- 70 мм
- Максимальная грузоподъемность
- 2000 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- 80 мм (125 мм при пустых карманах)
- Неопределенность позиционирования
- 0,015 мм
- Расстояние от торца шпинделя до стола
- 150-960 мм
Подробное описание
VMC Performance Large Series - крупногабаритная VMC-платформа Jyoti под обработку массивных заготовок в производстве крупных пресс-форм, штампов и литейной оснастки. Грузоподъёмность столов до 2500 кгс - для деталей, которые не помещаются в стандартные VMC.
Основание - T-образная ступенчатая конструкция с двухслойной широкой колонной. Сквозная опора основания и жёсткое треугольное седло: при массе заготовки в тонны и интенсивном черновом съёме станина должна принять нагрузку без упругой деформации, иначе геометрия детали уходит. Т-образная форма ставит колонну на полноценный фундамент, а не на консоль.
Шпиндель - BT-40, 8000 об/мин, мощность 15/11 кВт (Fanuc) или 14,3/11 кВт (Siemens). Передний подшипник Ø70 мм - жёсткость под тяжёлым инструментом на стальных заготовках. Закрывает черновое фрезерование стальных болванок пресс-форм и чистовую обработку закалённых поверхностей.
ATC - 20-инструментальный магазин под инструмент массой до 7 кг и диаметром до Ø80 мм (Ø125 мм при пустых соседних карманах). Смена инструмента на крупногабаритных пресс-формах идёт десятки раз за цикл - ёмкость магазина заточена под длинные техпроцессы.
Серия: VMC 1570 (стол 1700x810 мм, грузоподъёмность 2000 кгс, ход X 1510, Y 710, Z 810), VMC 1580 (ход Y 810), VMC 1870 (стол 2000x810 мм, грузоподъёмность 2500 кгс, ход X 1810, Y 710), VMC 1880 (ход Y 810). Расстояние от торца шпинделя до стола 150-960 мм.
Быстрая траверса 20 м/мин, рабочая подача 10 м/мин. Траверса ниже, чем у младших VMC (40 м/мин) - на крупногабаритных деталях сбалансирована под виброустойчивость, чтобы при длинных траекториях перемещений колонна не раскачивалась. Точность позиционирования 0,015 мм и повторяемость 0,005 мм по VDI/DGQ 3441.
Централизованная программируемая смазка узлов и система эвакуации стружки в базе. Масса станков от 14800 кг (VMC 1570) до 16570 кг (VMC 1880) - устанавливаются на подготовленный фундамент.
Кому подходит: инструментальным цехам, производящим крупные литьевые пресс-формы и штампы, литейным производствам инвестиционного литья, цехам крупногабаритных корпусных деталей и тяжёлому машиностроению, где размер и масса заготовки выходят за пределы стандартных VMC.
