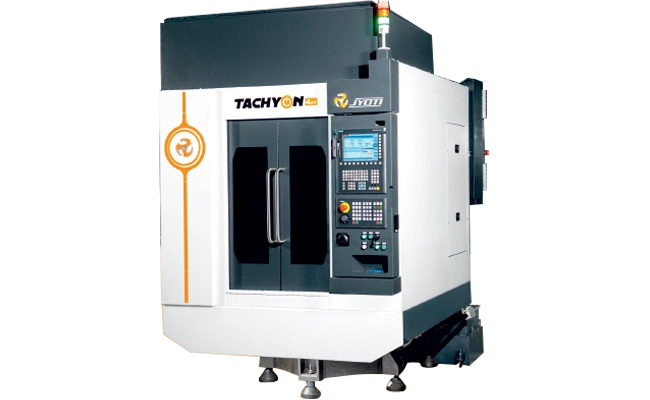

Tachyon FT Series
Tachyon FT Series - высокоскоростные вертикальные обрабатывающие центры с подвижной колонной для электронной и телекоммуникационной промышленности. Шпиндель 24,000 об/мин, траверса 70 м/мин, ускорение до 1,5g, магазин 16/24 инструмента, минимальное время загрузки/выгрузки.
Технические характеристики
- Длина
- 2440 мм (96,06")
- Масса
- ~3550 кг (7826 lbs)
- Высота
- 2550 мм (100,39")
- Ширина
- 1450 мм (57,08")
- Ход по оси X
- 400 мм (15,74")
- Ход по оси Y
- 400 мм (15,74")
- Ход по оси Z
- 450 мм (17,71")
- Размер T-паза
- 4 × 14 × 100 мм
- Размер стола
- 600 × 400 мм (23,62" × 15,74")
- Повторяемость
- ±0,005 мм (0,00019")
- Конус шпинделя
- BT-30 (BBT 30)
- Рабочая подача
- 30 м/мин (1181 ipm)
- Ускорение осей
- 1,2g/0,8g/1,5g (X/Y/Z)
- Быстрая траверса
- 70/60/60 м/мин (2756/2362/2362 ipm) X/Y/Z
- Мощность двигателя
- 5 кВт (6,7 hp)
- Максимальная скорость
- 24,000 об/мин
- Вместимость инструментов
- 16 или 24
- Расстояние от пола до стола
- 754 мм
- Максимальная грузоподъемность
- 300 кг (661 lbs)
- Максимальная длина инструмента
- 200 мм (7,87")
- Максимальная масса инструмента
- 3 кг (7 lbs)
- Максимальный диаметр инструмента
- 80 мм (3,14")
- Неопределенность позиционирования
- ±0,010 мм (0,00039")
- Расстояние от торца шпинделя до стола
- 200-650 мм
Подробное описание
Серия Tachyon FT представляет собой платформу высокоскоростных вертикальных обрабатывающих центров с конструкцией подвижной колонны и сверхбыстрым инструментальным магазином, разработанную специально для электронной и телекоммуникационной промышленности с требованиями минимального времени загрузки/выгрузки в производственных линиях.
Конструкция с подвижной колонной обеспечивает оптимальную динамику и минимальную инерционность движущихся масс, что критично для достижения высоких ускорений до 1,5g по оси Z, 1,2g по оси X и 0,8g по оси Y. Быстрая траверса до 70 м/мин по оси X и 60 м/мин по осям Y/Z минимизирует вспомогательное время.
Сверхвысокоскоростной шпиндель BT-30 с максимальной скоростью 24,000 об/мин и мощностью 5 кВт оптимизирован для обработки легких сплавов, пластиков и композитных материалов, используемых в электронике и телекоммуникации. Высокая скорость вращения обеспечивает превосходное качество поверхности при фрезеровании мелких деталей.
Инструментальный магазин на 16 или 24 инструмента обеспечивает гибкость технологических операций. Фокус на минимизацию времени загрузки/выгрузки делает серию оптимальной для интеграции в автоматизированные производственные линии.
Серия включает три модели с различными размерами стола: Tachyon FT 4 (стол 600×400 мм, ход X 400 мм, грузоподъемность 300 кг), Tachyon FT 5 (стол 650×400 мм, ход X 550 мм, грузоподъемность 400 кг), Tachyon FT 7 (стол 850×400 мм, ход X 750 мм, грузоподъемность 450 кг). Точность позиционирования ±0,010 мм и повторяемость ±0,005 мм обеспечивают стабильное качество при высоких скоростях.
Кому подходит: контрактным производителям электроники и телеком-оборудования, обрабатывающим корпуса из алюминия, магния и пластиков с требованиями к качеству поверхности и такту выпуска. Шпиндель 24 000 об/мин и ускорение до 1,5g заточены под лёгкие сплавы и композиты, а не под сталь и чугун. Имеет смысл при интеграции в автоматизированные линии с коротким циклом.
