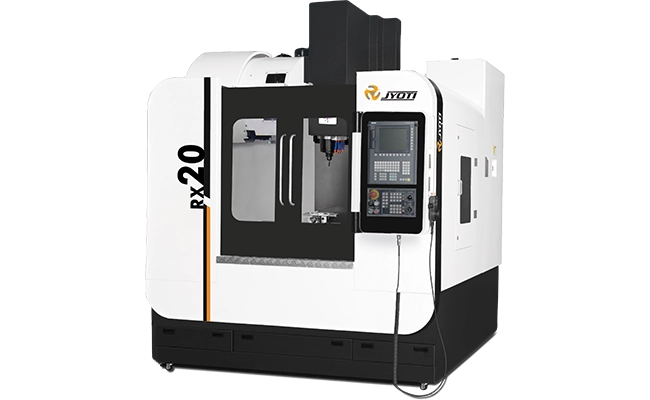

RX/RAX Series
RX/RAX Series - высокодинамичные вертикальные обрабатывающие центры с быстрой траверсой до 40 м/мин. Шпиндель BT-40 до 8000 об/мин 15 кВт, смена инструмента 2,4 сек, опция смены палет, 20-инструментальный магазин, возможность 4/5-осевой обработки.
Технические характеристики
- Длина
- 2710 мм
- Масса
- ~5350 кг
- Высота
- 2750 мм
- Ширина
- 2025 мм
- Ход по оси X
- 600 мм
- Ход по оси Y
- 450 мм
- Ход по оси Z
- 510 мм
- Размер стола
- 800 × 500 мм
- Повторяемость
- ±0,005 мм
- Конус шпинделя
- BT-40
- Рабочая подача
- 10 м/мин
- Быстрая траверса (X/Y/Z)
- 40 м/мин
- Максимальная скорость
- 6000 об/мин (опция 8000 об/мин)
- Мощность двигателя (Fanuc)
- 15/11 кВт
- Время смены инструмента
- 2,4 секунды
- Мощность двигателя (Siemens)
- 14,3/11 кВт
- Вместимость инструментов
- 20
- Максимальная грузоподъемность
- 500 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- 80/125 мм
- Неопределенность позиционирования
- ±0,01 мм
Подробное описание
Серия RX/RAX представляет собой платформу высокодинамичных вертикальных обрабатывающих центров, разработанную для производительной обработки средних и крупных деталей с требованиями высокой скорости и точности.
Высокая динамика обеспечивает быструю траверсу до 40 м/мин по всем осям на моделях RX 10 и RX 20, что значительно сокращает вспомогательное время при обработке крупногабаритных деталей со сложными траекториями перемещений.
Мощный шпиндель BT-40 с максимальной скоростью 6000 об/мин (опционально 8000 об/мин) и мощностью до 15/11 кВт обеспечивает универсальность применения - от черновой обработки стальных заготовок до высокоскоростной обработки алюминиевых сплавов с превосходным качеством поверхности.
20-инструментальный автоматический магазин с временем смены инструмента всего 2,4 секунды минимизирует непроизводительное время. Возможность использования инструментов массой до 7 кг расширяет технологические возможности станка.
Опциональная система автоматической смены палет позволяет организовать непрерывную работу - оператор загружает заготовку на вторую палету, пока станок обрабатывает деталь на первой палете. Это критично для достижения максимальной утилизации шпинделя в условиях серийного производства.
Возможность установки 4-й или 5-й осевого поворотного стола превращает станок в полноценный многоосевой обрабатывающий центр для обработки сложных деталей авиакосмической, энергетической и инструментальной промышленности.
Серия включает три модели RX: RX 10 (стол 800×500 мм, грузоподъемность 500 кгс), RX 20 (стол 1000×530 мм, грузоподъемность 600 кгс), RX 30nvu (стол 1200×550 мм, грузоподъемность 1000 кгс), а также вариант RAX 20 с дополнительными функциями. Точность позиционирования ±0,01-0,015 мм обеспечивает стабильное качество.
Кому подходит: инструментальным цехам, производителям пресс-форм и штампов, а также предприятиям авиакосмической и энергетической отраслей, обрабатывающим детали весом до 1000 кг. Шпиндель BT-40 15 кВт и опция 4/5-осевого стола закрывают задачи от черновой обработки стали до финиша алюминиевых корпусов. Для мелких деталей с большим объёмом сверления выгоднее Tachyon с BT-30.
