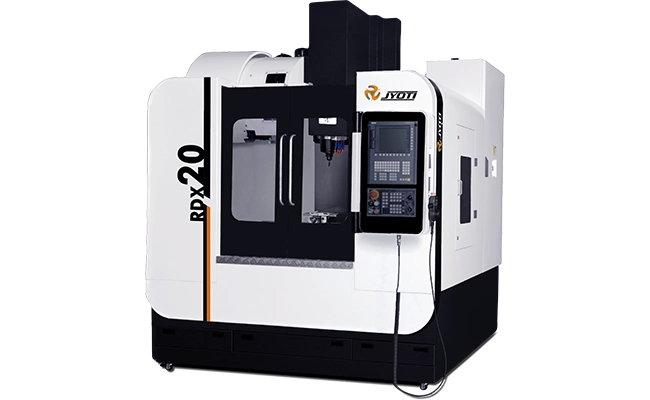

RDX Series
RDX Series - вертикальные обрабатывающие центры Jyoti под изготовление пресс-форм и штампов. Шпиндель BT-40 8000 об/мин мощностью до 15/11 кВт, траверса 30 м/мин, жёсткое монолитное основание из градуированного чугуна, магазин на 20 инструментов со сменой 2,4 сек.
Технические характеристики
- Длина
- 2710 мм
- Масса
- ~5374 кг
- Высота
- 2750 мм
- Ширина
- 2025 мм
- Ход по оси X
- 600 мм
- Ход по оси Y
- 450 мм
- Ход по оси Z
- 510 мм
- Размер T-поза
- 4 × 14 × 100 мм
- Размер стола
- 800 × 500 мм
- Повторяемость
- 0,005 мм
- Конус шпинделя
- BT-40
- Рабочая подача
- 10 м/мин
- Быстрая траверса (X/Y/Z)
- 30 м/мин
- Максимальная скорость
- 8000 об/мин
- Время смены инструмента
- 2,4 секунды
- Мощность двигателя (Siemens)
- 14,3/11 кВт
- Вместимость инструментов
- 20
- Расстояние от пола до стола
- 965 мм
- Мощность двигателя (Fanuc/Mitsubishi)
- 11/15 кВт
- Максимальная грузоподъемность
- 500 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- 80 мм (125 мм при пустых карманах)
- Неопределенность позиционирования
- 0,010 мм
- Расстояние от торца шпинделя до стола
- 150-660 мм
Подробное описание
RDX Series - специализированная платформа VMC под изготовление пресс-форм и штампов. Задача этой серии - обработка стальных заготовок инструментальных сталей: черновое фрезерование, получистовое и чистовое с требуемой шероховатостью поверхностей, в том числе на закалённых сталях.
Основание - жёсткое монолитное, из градуированного чугуна. Градуированный чугун с перлитной структурой гасит вибрации лучше, чем серый - на чистовых проходах и обработке закалённых сталей это видно по качеству поверхности. Жёсткое седло держит геометрию при тяжёлых черновых резаниях стальных болванок пресс-форм.
Главный шпиндель - конус BT-40, до 8000 об/мин, мощность 14,3/11 кВт (Siemens) или 11/15 кВт (Fanuc/Mitsubishi). Высокие обороты критичны для чистовой обработки закалённых инструментальных сталей - на оборотах ниже 6000 об/мин шероховатость поверхности заметно ухудшается.
Быстрая траверса 30 м/мин по всем осям. Значение ниже, чем у drill-tap серии Mill Tap (40 м/мин), но сбалансировано под виброустойчивость при обработке крупногабаритных пресс-форм - на больших перемещениях высокая траверса порождает дополнительные колебания. Рабочая подача 10 м/мин.
ATC - 20-инструментальный магазин со сменой за 2,4 секунды. Расширенный набор под разные режимы: черновые фрезы большого диаметра, концевые фрезы под чистовое фрезерование, шаровые фрезы под 3D-обработку сложных поверхностей. Максимальный диаметр инструмента Ø80 мм (Ø125 мм при пустых соседних карманах), масса до 7 кг.
Серия: RDX 10 (стол 800x500 мм, грузоподъёмность 500 кгс, точность 0,010 мм), RDX 20 (стол 1000x530 мм, 600 кгс) и RDX 30nvu (стол 1200x550 мм, 1000 кгс, точность 0,015 мм - под самые крупногабаритные пресс-формы). Наклонная панель управления 90° - оператор работает в удобной позе у рабочей зоны.
Кому подходит: инструментальным цехам и контрактным производствам пресс-форм и штампов, где типовая задача - обработка стальной заготовки от чернового фрезерования до чистовой отделки закалённой поверхности с заданной шероховатостью.
