PX nvu Series

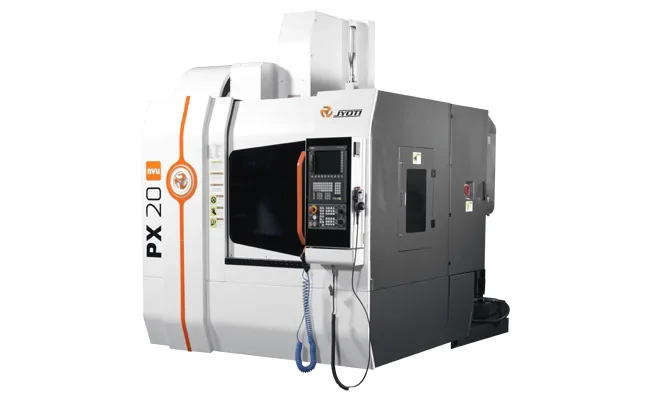

PX nvu Series - вертикальные обрабатывающие центры Jyoti с увеличенным основанием и жёсткой колонной под обработку средних и крупных деталей. Шпиндель BT-40 6000 об/мин 7,5 кВт, быстрая траверса 40 м/мин, 20-инструментальный магазин, опция 4/5-осевого поворотного стола, точность 0,010 мм.
Технические характеристики
- Тип
- двойной манипулятор
- Длина
- 3410 мм
- Масса
- ~4000 кг
- Высота
- 2810 мм
- Ширина
- 2120 мм
- Ход по оси X
- 510 мм
- Ход по оси Y
- 410 мм
- Ход по оси Z
- 510 мм
- Размер T-паза
- 3 × 14 × 125 мм
- Размер стола
- 660 × 360 мм
- Повторяемость
- 0,005 мм
- Конус шпинделя
- BT-40
- Быстрая траверса (Z)
- 32 м/мин
- Диапазон скоростей
- 0-6000 об/мин
- Быстрая траверса (X/Y)
- 40 м/мин
- Мощность двигателя (Fanuc)
- 7,5/5,5 кВт
- Рабочая подача (все оси)
- 10 м/мин
- Мощность двигателя (Siemens)
- 7,2/5,5 кВт
- Вместимость инструментов
- 20
- Расстояние от пола до стола
- 1050 мм
- Диаметр переднего подшипника
- 70 мм
- Максимальная грузоподъемность
- 400 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- 80 мм (все карманы), 125 мм (при пустых карманах)
- Неопределенность позиционирования
- 0,010 мм
- Расстояние от торца шпинделя до стола
- 100-610 мм
Подробное описание
PX nvu Series - VMC-платформа с увеличенным основанием и жёсткой колонной. Построена под обработку средних и крупных деталей: основание шире, чем у Mill Tap, что позволяет размещать более массивные заготовки без потери стабильности геометрии.
Литые основание и колонна с ребристой структурой. Широкая база против C-образной компоновки младших моделей - при обработке тяжёлых деталей (400-500 кгс грузоподъёмности стола) колонна не отклоняется под нагрузкой. Прецизионные линейные направляющие дают быструю подачу и прямолинейность хода на протяжении всего срока службы.
Главный шпиндель - конус BT-40, до 6000 об/мин, мощность 7,5/5,5 кВт (Fanuc) или 7,2/5,5 кВт (Siemens). Передний подшипник Ø70 мм - жёсткость под тяжёлым инструментом. Стандартный диапазон: от черновых проходов с большим сечением стружки до чистовой обработки с требуемой шероховатостью.
Быстрая траверса 40 м/мин по X/Y и 32 м/мин по Z. Рабочая подача - до 10 м/мин. На крупногабаритных деталях с длинными траекториями перемещений вспомогательное время существенно сокращается против классических VMC с траверсой 20-24 м/мин.
ATC - 20-инструментальный магазин с двойным манипулятором под инструмент массой до 7 кг. Максимальный диаметр инструмента Ø80 мм (Ø125 мм при пустых соседних карманах), длина до 250 мм. Расширенный набор инструмента под сложные техпроцессы.
Опция - установка 4-й или 5-осевого поворотного стола. С поворотным столом станок превращается в многоосевой обрабатывающий центр - сложные детали обрабатываются за один установ без переустановок. Сход стружки с задней стороны рабочей зоны, централизованная программируемая смазка узлов.
Серия: PX 10/20 nvu (стол 660 мм, ход X 510 мм) и PX 30/40 nvu (стол 915 мм, ход X 760 мм). Грузоподъёмность 400 кгс у PX 10/20 и 500 кгс у PX 30/40. Точность 0,010 мм и повторяемость 0,005 мм по VDI/DGQ 3441.
Кому подходит: цехам универсального фрезерования средних и крупных корпусных деталей, контрактным производствам с широкой номенклатурой, где один станок должен закрыть и черновое фрезерование, и точную расточку, и (опционально) многоосевую обработку.
