NX 70

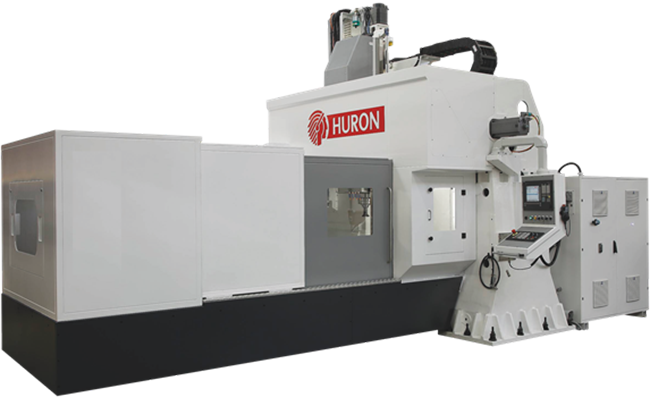

NX 70 - старший вертикальный фрезерный центр HURON Graffenstaden (Страсбург, с 1857) серии NX. Рабочая зона 4 200×2 200×700 мм, стол 3 500×2 000 мм до 10 т, шпиндель ISO 50 на 6 000 об/мин. Для тяжелой обработки до 4,2 м.
Технические характеристики
- Масса
- 37 000 кг
- Габариты
- 6 160×10 650×4 790 мм
- Тип станка
- Вертикальный фрезерный центр с двухколонной портальной конструкцией
- Размер стола
- 3 500×2 000 мм
- Размер T-пазов
- 12×22×160 мм
- Повторяемость
- ±0,008 мм (X/Y/Z)
- Конус шпинделя
- ISO 50
- Крутящий момент
- 117 Нм (S1) / 170 Нм (S6)
- Мощность шпинделя
- 21,5 кВт (S1) / 32,3 кВт (S6)
- Рабочая зона (X×Y×Z)
- 4 200×2 200×700 мм
- Высота стола над полом
- 920 мм
- Грузоподъемность стола
- 10 000 кг
- Расстояние шпиндель-стол
- 200-1 000 мм
- Точность позиционирования
- ±0,020 мм (X/Y/Z)
- Расстояние между колоннами
- 2 500 мм
- Скорость вращения шпинделя
- 6 000 об/мин (номинальная: 1 500 об/мин)
- Скорость быстрого перемещения
- 15 м/мин (все оси)
- Максимальная длина инструмента
- 350 мм
- Максимальная масса инструмента
- 15 кг
- Максимальный диаметр инструмента
- 127 мм / 254 мм (смежные свободны)
- Автоматический инструментальный магазин
- 24 позиции
Подробное описание

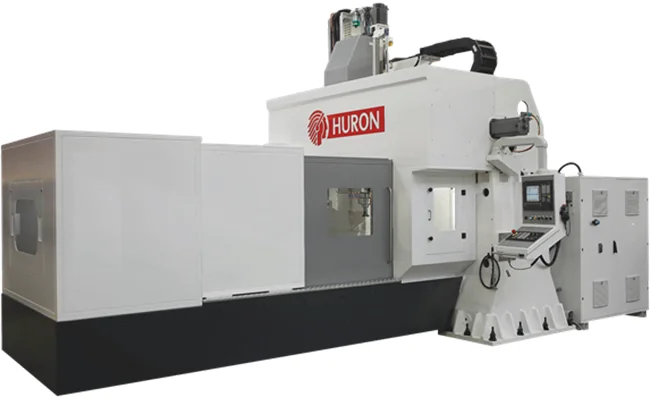

NX 70 - старшая модель серии NX, самый крупный двухколонный вертикальный фрезерный центр от французского производителя HURON Graffenstaden (Страсбург, Эльзас, основан в 1857 году Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation). Предназначен для обработки крупногабаритных тяжелых деталей большой длины и ширины - решение для предприятий, работающих с деталями до 3,5 метров.
Рабочая зона 4 200×2 200×700 мм обеспечивает возможность обработки крупногабаритных деталей длиной до 4,2 метров и шириной до 2,2 метров. Стол размером 3 500×2 000 мм с грузоподъемностью 10 000 кг позволяет закреплять массивные заготовки большой площади. Расстояние между колоннами 2 500 мм обеспечивает свободный доступ к широким деталям. Высота стола над полом 920 мм, расстояние шпиндель-стол 200-1 000 мм.
Массивная двухколонная портальная конструкция с креплением к полу обеспечивает высокую жесткость и геометрическую стабильность. Шпиндель с конусом ISO 50 развивает скорость до 6 000 об/мин с мощностью 21,5 кВт (S1) / 32,3 кВт (S6) и крутящим моментом 117 Нм (S1) / 170 Нм (S6). Номинальная скорость 1 500 об/мин соответствует оптимальному режиму при максимальном крутящем моменте.
Автоматический инструментальный магазин вмещает 24 позиции. Максимальный диаметр инструмента 127 мм (смежные свободны - 254 мм), длина до 350 мм, масса до 15 кг. Быстрые перемещения 15 м/мин по всем осям. Точность позиционирования ±0,020 мм и повторяемость ±0,008 мм (VDI/DGQ 3441).
Кому подходит: предприятиям тяжелого машиностроения, авиационной и судостроительной промышленности, где нужны детали длиной до 4,2 м при грузоподъемности стола 10 т и шпинделе ISO 50.
