NX 60

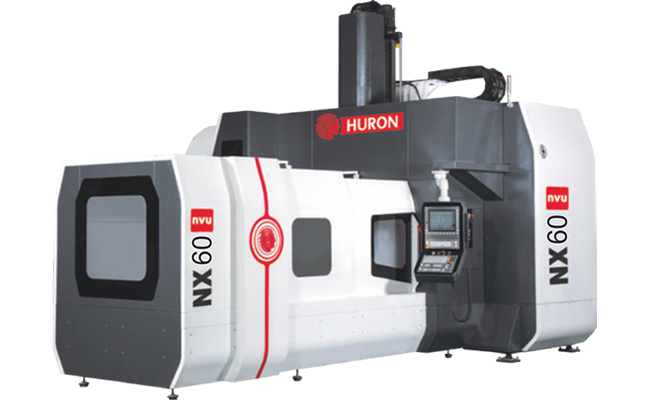

NX 60 - крупный вертикальный фрезерный центр HURON Graffenstaden (Страсбург, с 1857) с двухколонной конструкцией и увеличенной шириной обработки. Рабочая зона 3 200×2 200×800 мм, стол 3 000×2 000 мм до 10 т, шпиндель ISO 50 на 32,3 кВт.
Технические характеристики
- Масса
- 34 000 кг
- Габариты
- 6 160×10 600×4 630 мм
- Тип станка
- Вертикальный фрезерный центр с двухколонной конструкцией
- Размер стола
- 3 000×2 000 мм
- Повторяемость
- ±0,008 мм (X/Y/Z)
- Конус шпинделя
- ISO 50
- Крутящий момент
- 170 Нм
- Мощность шпинделя
- 32,3 кВт
- Рабочая зона (X×Y×Z)
- 3 200×2 200×800 мм
- Грузоподъемность стола
- 10 000 кг
- Точность позиционирования
- ±0,020 мм (X/Y/Z)
- Скорость вращения шпинделя
- 6 000 об/мин (номинальная: 1 750 об/мин)
- Скорость быстрого перемещения
- 15 м/мин (все оси)
- Максимальная длина инструмента
- 350 мм
- Максимальная масса инструмента
- 15 кг
- Максимальный диаметр инструмента
- 125 мм / 220 мм (смежные свободны)
- Автоматический инструментальный магазин
- 40 позиций
Подробное описание

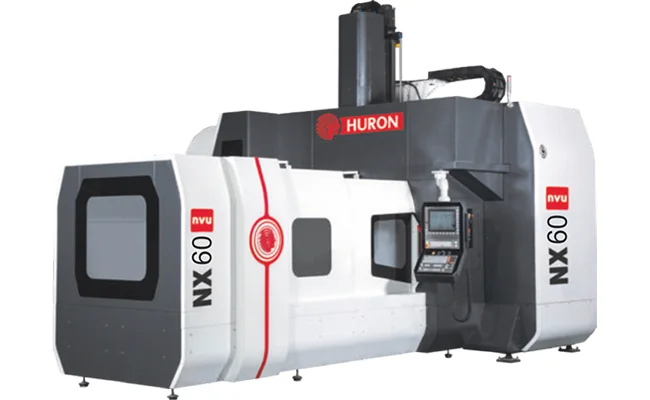

NX 60 - крупногабаритный вертикальный фрезерный центр от французского производителя HURON Graffenstaden (Страсбург, Эльзас, основан в 1857 году Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation). Двухколонная портальная конструкция под обработку широких и тяжелых деталей. По сравнению с NX 50 увеличен ход по оси Y (на 700 мм): можно обрабатывать более широкие корпусные детали, плиты и панели.
Рабочая зона 3 200×2 200×800 мм под крупногабаритные детали квадратного сечения или широкие прямоугольные плиты. Стол 3 000×2 000 мм с грузоподъемностью 10 000 кг надежно удерживает массивные литые и кованые заготовки большой площади. Массивная двухколонная конструкция с креплением к полу несет жесткость и геометрическую стабильность.
Широкое расстояние между стойками и туннельная компоновка дают доступ к широким деталям. Шпиндель ISO 50 развивает до 6 000 об/мин с мощностью 32,3 кВт и крутящим моментом 170 Нм. Автоматический магазин на 40 позиций. Быстрые перемещения 15 м/мин по всем осям. Точность позиционирования ±0,020 мм и повторяемость ±0,008 мм (VDI/DGQ 3441).
Кому подходит: производствам широких и массивных деталей (панели, обшивки, крупные пресс-формы и плиты), где ширины обработки NX 50 по Y недостаточна и нужна грузоподъемность стола 10 т.
