NX 50

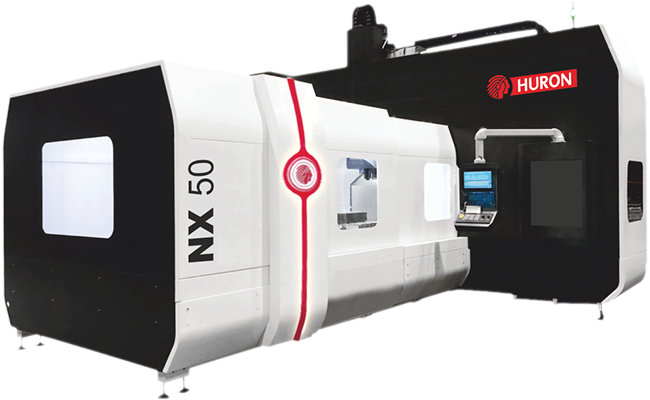

NX 50 - увеличенный вертикальный фрезерный центр HURON Graffenstaden (Страсбург, с 1857) с двухколонной конструкцией. Рабочая зона 3 200×1 500×800 мм, стол 3 000×1 250 мм до 8 т, шпиндель ISO 50 на 6 000 об/мин, 32,3 кВт.
Технические характеристики
- Масса
- 25 000 кг
- Габариты
- 5 390×10 600×4 630 мм
- Тип станка
- Вертикальный фрезерный центр с двухколонной конструкцией
- Размер стола
- 3 000×1 250 мм
- Повторяемость
- ±0,008 мм (X/Y/Z)
- Конус шпинделя
- ISO 50
- Крутящий момент
- 170 Нм
- Мощность шпинделя
- 32,3 кВт
- Рабочая зона (X×Y×Z)
- 3 200×1 500×800 мм
- Грузоподъемность стола
- 8 000 кг
- Точность позиционирования
- ±0,020 мм (X/Y/Z)
- Скорость вращения шпинделя
- 6 000 об/мин (номинальная: 1 750 об/мин)
- Скорость быстрого перемещения
- X-Z: 15 м/мин, Y: 20 м/мин
- Максимальная длина инструмента
- 350 мм
- Максимальная масса инструмента
- 15 кг
- Максимальный диаметр инструмента
- 125 мм / 220 мм (смежные свободны)
- Автоматический инструментальный магазин
- 40 позиций
Подробное описание

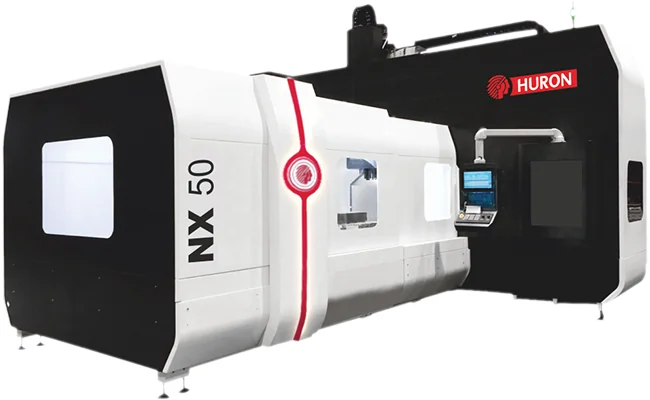

NX 50 - увеличенная версия NX 40 от французского производителя HURON Graffenstaden (Страсбург, Эльзас, основан в 1857 году Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation). Построен под обработку длинных крупногабаритных деталей. Двухколонная портальная конструкция с креплением к полу несет жесткость и геометрическую стабильность при обработке деталей длиной до 3 метров.
Увеличенная рабочая зона 3 200×1 500×800 мм (на 1 000 мм длиннее по оси X по сравнению с NX 40) - под длинные корпусные детали, балки, направляющие станков и протяженные компоненты. Стол 3 000×1 250 мм с грузоподъемностью 8 000 кг надежно удерживает тяжелые заготовки большой длины.
Массивная конструкция с широким расстоянием между стойками позволяет полностью использовать увеличенный рабочий объем. Туннельная компоновка дает доступ к детали для установки, контроля и обслуживания. Шпиндель с конусом ISO 50 развивает до 6 000 об/мин с мощностью 32,3 кВт и крутящим моментом 170 Нм. Автоматический магазин на 40 позиций.
Быстрые перемещения до 15 м/мин по X-Z и 20 м/мин по Y. Точность позиционирования ±0,020 мм и повторяемость ±0,008 мм (VDI/DGQ 3441) держат стабильное качество крупных деталей. Наклоняемая панель управления и упрощенное обслуживание сокращают время простоев.
Кому подходит: производствам длинномерных деталей (направляющие станков, балки, лонжероны), где рабочий ход NX 40 по X недостаточен и нужна грузоподъемность стола 8 т.
